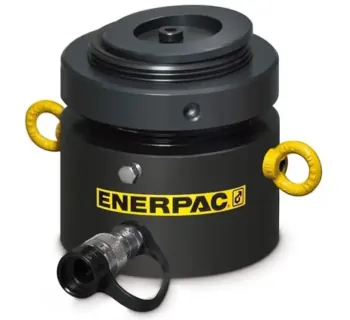

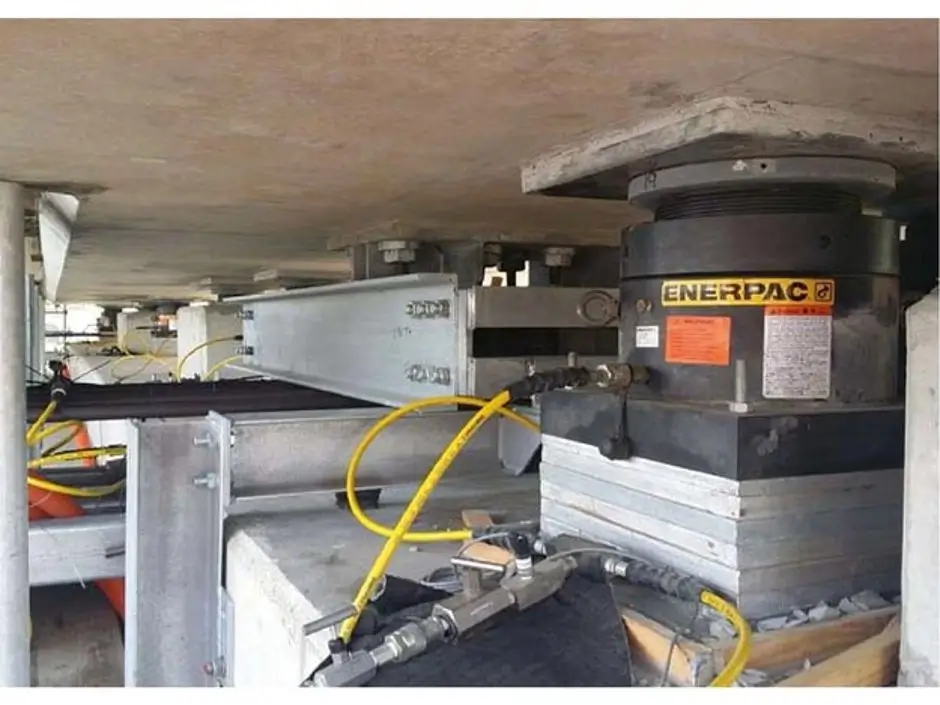

Die LPL-Flachzylinder mit Sicherungsmutter von Enerpac sind einfachwirkende, niedrig bauende Hydraulikzylinder mit Lastrücklauf und Sicherungsmutter für einen maximalen Betriebsdruck von 700 bar. Mit Tragfähigkeiten von 68 bis 575 t, Hublängen von 45 bis 50 mm und sehr geringer Bauhöhe sind sie für Hebeaufgaben in engsten Einbauräumen ausgelegt, bei denen die Last gleichzeitig über längere Zeit mechanisch gesichert werden muss.
Die Zylinder besitzen eine nitrocarburierte Oberfläche an Zylinderkörper und Kolben für hohen Korrosions- und Verschleißschutz sowie einen integrierten Neigsattel, der Fehlausrichtungen von bis zu 5° kompensiert und so Seitenkräfte reduziert. Eine Überlaufbohrung wirkt als Hubbegrenzung und verhindert ein Ausblasen des Kolbens, während die Sicherungsmutter das positive, mechanische Last halten über lange Zeiträume ermöglicht.
Im Vergleich zu ultra-flachen CULP- und CUSP-Pancake-Zylindern bieten die LPL-Modelle einen deutlich längeren Hub bis 50 mm bei weiterhin sehr niedriger Bauhöhe und sind damit prädestiniert für Schwerlast-Hebeaufgaben im Wind-, Stahl-, Brücken- und Anlagenbau.

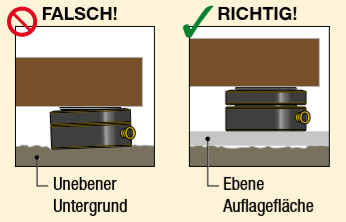

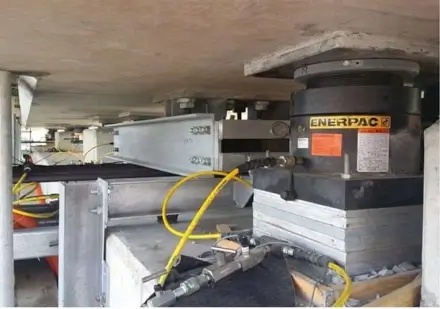

Hinweis: Alle LPL-Zylinder benötigen eine stabile Auflagefläche, um die Last setzungsfrei aufzunehmen. Die Verwendung dieser Zylinder auf einem Untergrund mit unzureichender Tragfähigkeit, wie Sand, Schlamm oder anderen unebenen Flächen, kann zu Beschädigungen des Zylinders führen.
Die LPL-Serie umfasst mehrere Baugrößen, die sich insbesondere in Tragfähigkeit, Hub, Bauhöhe und Seitenlast-Verhalten unterscheiden. So kann der Zylinder exakt auf Lastniveau, disponible Einbauhöhe und gewünschte Sicherheitsreserve ausgelegt werden.
| Modell | Druckkraft | Kapazität | Hub | Bauhöhe eingefahren A | Besonderheiten |
|---|---|---|---|---|---|
| LPL602 | 606 kN | 68 t | 50 mm | 125 mm | Flachzylinder mit Sicherungsmutter, integrierter Neigsattel bis 5°. |
| LPL1002 | 1027 kN | 113 t | 50 mm | 137 mm | Längere Hublänge gegenüber vergleichbaren Pancake-Zylindern. |
| LPL1602 | 1619 kN | 179 t | 45 mm | 148 mm | Hohe Tragfähigkeit bei niedriger Bauhöhe, Locknut für Langzeitabstützung. |
| LPL2002 | 1999 kN | 223 t | 45 mm | 155 mm | Seitenlastbeständigkeit ca. 5–10 % der Maximaltraglast. |
| LPL2502 | 2567 kN | 286 t | 45 mm | 159 mm | Robuste Ausführung für Mehrpunkthebungen und Schwerlastanwendungen. |
| LPL5002 | 5114 kN | 575 t | 45 mm | 192 mm | Sehr hohe Tragkraft bei kompakter Bauhöhe, integrierter Neigsattel. |
Hinweis: Alle LPL-Flachzylinder mit Sicherungsmutter sind für einen maximalen Betriebsdruck von 700 bar ausgelegt. Detaillierte Abmessungen, Ölvolumina, zulässige Seitenlasten und Zubehör (Schläuche, Pumpen, Manometer, Verteilventile) sind den offiziellen Enerpac-Datenblättern der LPL-Serie zu entnehmen.

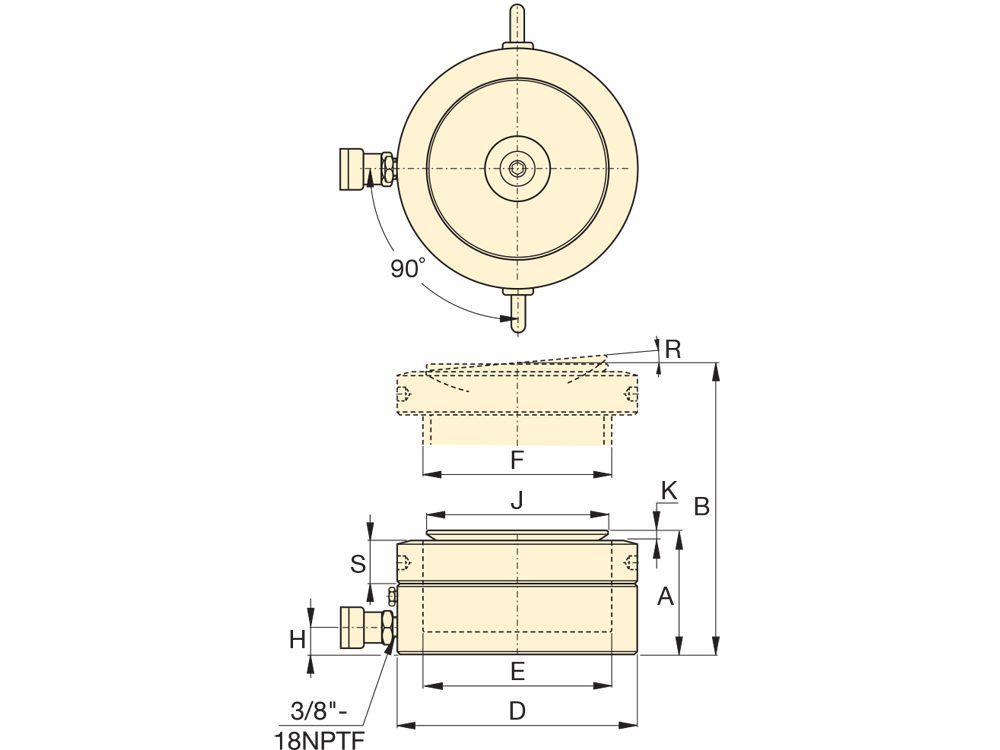

| Flachzyl. mit Sicherungsmutter LPL | Druckkraft (t) | Bauhöhe eingefahren A (mm) | Bauhöhe ausgefahren B (mm) | Außen-Ø D (mm) | Innen-Ø E (mm) | Kolben-Stangen-Ø F (mm) | Ölanschluss-Höhe H (mm) | Druckstück-Ø J (mm) | Druckstück-Überstand K (mm) | Druckstück Max. Neigungswinkel R (° ) | Höhe Sicherungsmutter S (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
