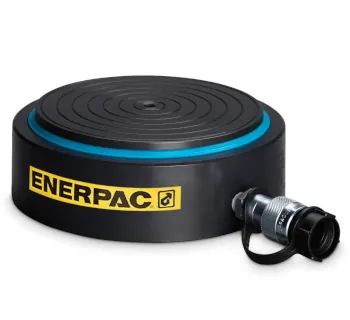

Enerpac Ultra-Flach-Zylinder CUSP
Die CUSP-Ultra-Flach-Zylinder von Enerpac sind einfachwirkende Schwerlastzylinder mit extrem niedriger Bauhöhe und bieten Druckkräfte von 10 bis 1000 t bei Hublängen von 7 bis 17 mm. Dank integrierter Neigungsfunktion bis ca. 4°, nitrocarburierter Oberfläche und hoher Seitenlasttoleranz ermöglichen sie sichere Hub- und Richtarbeiten unter sehr beengten Platzverhältnissen. Mit standardisierten AR630- oder CR400-Kupplungen lassen sie sich schnell und zuverlässig in bestehende 700-bar-Hydrauliksysteme integrieren.
- Extrem flache Bauhöhe für Einsätze bei minimalem Platzangebot.
- Sehr hohe Tragfähigkeit bis 1000 t.
- Neigungsfunktion bis ca. 4° für optimale Kraftübertragung.
- Bis zu 4 % Seitenlastfähigkeit für leichte Versatzlasten.
- Nitrocarburierte Oberfläche für hohe Verschleiß- und Korrosionsbeständigkeit.
- Sichere Hubkontrolle durch rote Hubmarkierung.
- Standardkupplungen für schnellen Anschluss an 700-bar-Systeme.
Hub
Bauhöhe eingefahren
Betriebsdruck max.
Ölvolumen max.
Artikel-Nr.:
Die CUSP-Ultra-Flach-Zylinder von Enerpac sind einfachwirkende Schwerlastzylinder mit extrem niedriger Bauhöhe und bieten Druckkräfte von 10 bis 1000 t bei Hublängen von 7 bis 17 mm. Dank integrierter Neigungsfunktion bis ca. 4°, nitrocarburierter Oberfläche und hoher Seitenlasttoleranz ermöglichen sie sichere Hub- und Richtarbeiten unter sehr beengten Platzverhältnissen. Mit standardisierten AR630- oder CR400-Kupplungen lassen sie sich schnell und zuverlässig in bestehende 700-bar-Hydrauliksysteme integrieren.
- Extrem flache Bauhöhe für Einsätze bei minimalem Platzangebot.
- Sehr hohe Tragfähigkeit bis 1000 t.
- Neigungsfunktion bis ca. 4° für optimale Kraftübertragung.
- Bis zu 4 % Seitenlastfähigkeit für leichte Versatzlasten.
- Nitrocarburierte Oberfläche für hohe Verschleiß- und Korrosionsbeständigkeit.
- Sichere Hubkontrolle durch rote Hubmarkierung.
- Standardkupplungen für schnellen Anschluss an 700-bar-Systeme.
Informationen: Ultra-Flach-Zylinder CUSP
Die CUSP-Ultra-Flach-Zylinder von Enerpac sind einfachwirkende Schwerlastzylinder mit extrem niedriger Bauhöhe für Hub- und Richtaufgaben unter sehr beengten Platzverhältnissen. Die Baureihe deckt eine Druckkraft von 10 bis 1000 t bei Hublängen von 7 bis 17 mm ab und arbeitet mit einem maximalen Betriebsdruck von 700 bar.
Eine integrierte Neigungsfunktion bis ca. 4° mit kippbarem Sattel verteilt die Last gleichmäßig und reduziert Seitenkräfte, wodurch bis zu 4 % Seitenlast der Nennkapazität aufgenommen werden können. Die nitrocarburierte Oberflächenbehandlung schützt den massiven Stahlzylinder zuverlässig vor Korrosion und Verschleiß, während eine gut sichtbare rote Hubmarkierung den maximal zulässigen Kolbenhub anzeigt.
Alle CUSP-Zylinder erfordern eine stabile, ebene Auflagefläche; der Einsatz auf weichen oder unebenen Untergründen wie Sand, Schlamm oder Schotter kann zu Beschädigungen führen. Je nach Baugröße sind die Zylinder mit AR630- oder CR400-Kupplungen inklusive Staubschutzkappe ausgerüstet und lassen sich direkt an passende Enerpac-Schläuche und -Pumpen anschließen.
Vorteile und Merkmale der CUSP-Serie
- Extrem niedrige Bauhöhe (eingefahren typ. 35.5 bis 103 mm) für Arbeiten in sehr engen Einbauräumen.
- Hohe Tragfähigkeit von 10 bis 1000 t für Schwerlastanwendungen im Stahl-, Maschinen- und Anlagenbau.
- Einfachwirkendes Design, Lastrücklauf für einfache Systemauslegung und robusten Betrieb.
- Integrierte Neigungsfunktion bis ca. 4° für optimale Kraftübertragung bei leichten Schräg- oder Versatzlasten.
- Bis zu 4 % Seitenlastfähigkeit der Nennkapazität reduziert die Empfindlichkeit gegenüber unvermeidbaren Querkräften.
- Nitrocarburierte Oberfläche für hohe Korrosions- und Verschleißbeständigkeit in rauen Umgebungsbedingungen.
- Rote Hubmarkierung als visuelle Anzeige des maximal zulässigen Kolbenhubs zur Erhöhung der Betriebssicherheit.
- Vollkolben in Stahlkonstruktion für lange Lebensdauer bei hoher Lastspielzahl.
- Standardisierte Kupplungen (AR630 bzw. CR400) für schnellen Anschluss an Enerpac-700-bar-Systeme.
Hinweis: Alle Ultra-Flach-Zylinder benötigen eine stabile Auflagefläche, um die Last setzungsfrei aufzunehmen. Die Verwendung dieses Flachzylinders auf einem Untergrund mit unzureichender Tragkraft, wie Sand, Schlamm oder anderen unebenen Flächen, kann zu Beschädigungen des Zylinders führen.
Typische Einsatzbereiche
- Stahl- und Brückenbau: Heben, Ausrichten und Vorspannen von Trägern, Segmenten und Lagern.
- Maschinen- und Anlagenbau: Nivellieren und Unterfüttern von Maschinenbetten, Pressen und Gestellen.
- Instandhaltung und Service: Hub- und Richtarbeiten an schweren Aggregaten, Getrieben und Antrieben.
- Offshore- und Schwerlastmontage: Positionierung von Modulen, Skids und Fundamentstrukturen.
- Prüf- und Versuchstechnik: Einleitung definierter Kurzwege für Belastungs-, Setz- und Funktionsprüfungen.
Technische Kennwerte (Auszug aus der CUSP-Baureihe)
| Modell | Druckkraft max. | Hub | Bauhöhe eingefahren A | Gerader Hub | Neigungsfunktion |
|---|---|---|---|---|---|
| CUSP20 | 198 kN (≈ 20 t) | 7 mm | 40.5 mm | 6 mm | bis 4° |
| CUSP50 | 550 kN (≈ 50 t) | 13.3 mm | 57.0 mm | 10 mm | bis 4° |
| CUSP150 | 1589 kN (≈ 150 t) | 14.3 mm | 65.0 mm | 10 mm | ca. 3° |
| CUSP400 | 4008 kN (≈ 400 t) | 14.6 mm | 77.5 mm | 10 mm | ca. 2° |
| CUSP600 | 5987 kN (≈ 600 t) | 15.6 mm | 87.5 mm | 10 mm | ca. 2° |
Hinweis: Alle CUSP-Ultra-Flach-Zylinder sind für einen maximalen Betriebsdruck von 700 bar ausgelegt. Detaillierte Abmessungen, Kolbenflächen und Ölvolumina sind den offiziellen Enerpac-Datenblättern der CUSP-Serie zu entnehmen.

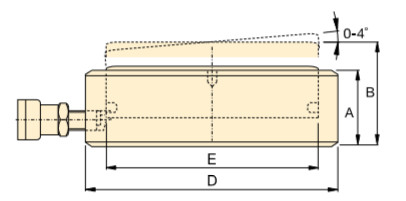

Abmessungen Ultra-Flach-Zylinder CUSP
| Ultra-Flach-Zylinder CUSP | Druckkraft (t) | Bauhöhe eingefahren A (mm) | Bauhöhe ausgefahren B (mm) | Außendurchmesser D (mm) | Innendurchmesser E (mm) |
|---|---|---|---|---|---|
