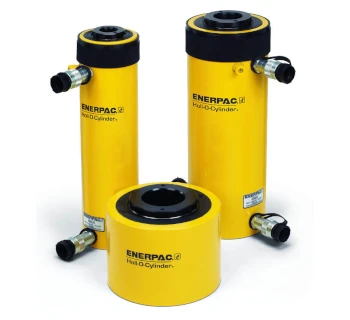

Enerpac Hohlkolbenzylinder RRH

Die Hohlkolbenzylinder RRH von Enerpac sind doppeltwirkende Hochdruckzylinder mit durchgehendem Hohlkolben für kontrollierte Zug- und Druckkräfte bis 700 bar.

Dank hohler Kolbenstange, Gewindehals (Collar Thread) und Befestigungsgewinden im Zylinderboden lassen sich Zugstangen, Anker oder Seile direkt durch den Zylinder führen und mit geeigneten Adaptern vielseitig spannen, ziehen, prüfen oder heben.

Funktion und typische Anwendungen

Die RRH Hohlkolbenzylinder werden überall dort eingesetzt, wo eine Kombination aus hohen Zug- und Druckkräften sowie präziser Steuerung von Hub- und Rückhub erforderlich ist.

• Tensionieren von Ankern, Gewindestangen und Zugverbindungen im Stahl-, Brücken- und Anlagenbau.
• Belastungs- und Funktionsprüfungen an Baugruppen und Konstruktionen mit definierten Kräften.
• Ausziehen von Buchsen, Wellen und Bolzen in Wartung und Instandhaltung.
• Hebe- und Richtarbeiten an schweren Bauteilen, bei denen Zug- oder Druckkraft über eine zentrale Zugstange eingebracht wird.
• Einsatz in Brückenvorschub- und Startsystemen, bei denen kontrollierte, wiederholte Hubzyklen gefordert sind.

Durch die doppeltwirkende Ausführung erfolgt sowohl der Vorhub als auch der Rückhub hydraulisch gesteuert, was zu höherer Geschwindigkeit und besserer Kontrolle gegenüber einfachwirkenden Zylindern führt.

Konstruktive Merkmale

Die RRH-Serie ist auf hohe Betriebssicherheit, lange Lebensdauer und maximale Flexibilität im industriellen Dauereinsatz ausgelegt.

• Doppeltwirkende Hohlkolbenkonstruktion mit separaten Ölanschlüssen für Vor- und Rückhub (schnelle, kontrollierte Zylinderbewegung).
• Hohlkolben erlaubt das Durchführen von Stangen, Zugankern oder Seilen über die gesamte Zylinderlänge.
• Gewindehals (Collar Thread) und Befestigungsgewinde im Zylinderboden für einfache Montage in Vorrichtungen und auf Grundplatten.
• Sicherheitsventile schützen den Zylinder vor Schäden bei Überdruck.
• Nickelplattiertes, schwimmend gelagertes Mittelrohr reduziert Verschleiß durch Querkräfte und erhöht die Lebensdauer.
• Einbrennlackierte Oberfläche (baked enamel finish) für erhöhten Korrosionsschutz in rauer Umgebung.
• Plunger-Abstreifer (Wiper) reduziert Schmutzeintrag und verlängert die Standzeit von Dichtungen und Führungen.
• Serienmäßig glatte Sättel, optional gewindete Hohl-Sättel für spezielle Spannaufgaben.
• Inklusive Hochdruckkupplung CR-400 und Staubkappe an allen Modellen.

Baureihe und Leistungsbereich

Die RRH-Serie umfasst mehrere Baugrößen mit unterschiedlichen Kapazitäten, Hüben und Hohlraumdurchmessern, um ein breites Anwendungsspektrum abzudecken.

• Kapazitätsbereich je nach Modell typischerweise von ca. 30 t bis 145 t.
• Maximaler Betriebsdruck für alle RRH-Zylinder 700 bar (10 000 psi).
• Stroke-Bereich (Hub) von ca. 38 mm bis 258 mm, abhängig vom Modell.
• Innen-Ø Hohlkolben typischerweise 33.3 – 79.2 mm.
• Kompakte Bauweise mit Einbaumaßen, die den Einsatz in beengten Einbauräumen ermöglichen.

Für projektspezifische Lösungen können die Zylinder mit passenden Tensioner-Aufnahmen, Adapterplatten und Abziehvorrichtungen kombiniert werden.

Sicherheit und Einsatzhinweise

Für den sicheren Betrieb der RRH Hohlkolbenzylinder sind die aktuellen Enerpac Bedienungsanleitungen sowie die allgemeinen Regeln für 700 bar Hochdruckhydraulik zu beachten.

• Zylinder nur in Systemen bis 700 bar einsetzen und ausschließlich mit einem 4/3-Wegeventil (double-acting) betreiben.
• Nur freigegebene Enerpac Hochdruckschläuche, Kupplungen und Ventile 700 bar verwenden, um die Systemintegrität sicherzustellen.
• Zugstangen, Muttern und Auflager nach der maximal möglichen Zug-/Druckkraft bemessen und regelmäßig prüfen.
• Querkräfte möglichst vermeiden; bei unvermeidbaren Seitenbelastungen geeignete Zusatzführungen vorsehen.
• Oberfläche, Kolben und Hohlraum sauber halten, um Beschädigungen von Dichtungen und Führungen zu verhindern.
• Zylinder regelmäßig auf Leckage, Risse und Korrosion kontrollieren; beschädigte Komponenten sofort außer Betrieb nehmen.
