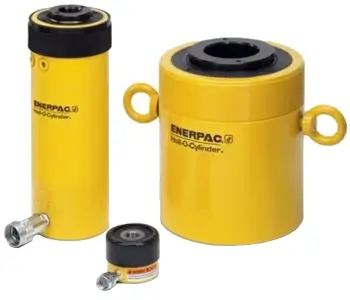

Enerpac Hohlkolbenzylinder RCH

Die Hohlkolbenzylinder RCH von Enerpac sind einfachwirkende Hydraulikzylinder mit Federrückzug und durchgehendem Zylinderdurchgang. Die Hohlkolbenkonstruktion erlaubt sowohl Druck- als auch Zugarbeiten und macht die Baureihe zu einer besonders vielseitigen Lösung für Spann-, Prüf- und Tensionierungsaufgaben.

Alle RCH Zylinder sind auf einen maximalen Betriebsdruck von 700 bar (10 000 psi) ausgelegt und für anspruchsvolle Montage-, Instandhaltungs- und Prüfaufgaben in Industrie, Stahlbau und Energieerzeugung konzipiert.

Funktion und typische Anwendungen

Durch die zentrale Durchgangsbohrung können Gewindespindeln, Zuganker oder Drahtseile durch den Zylinder geführt werden. Damit lassen sich hohe Zug- und Druckkräfte über ein einziges Aggregat aufbringen.

• Tensionieren von Ankern und Zugstangen im Stahl- und Brückenbau sowie bei Vorspannkonstruktionen.
• Ausschieben und Einziehen von Wellen, Bolzen, Buchsen und Hülsen in der Instandhaltung.
• Prüf- und Belastungsversuche an Konstruktionen und Bauteilen mit definierter Zug- oder Druckkraft.
• Einsatz als Krafteinheit in Abziehvorrichtungen, Zugprüfständen und speziellen Spannvorrichtungen.
• Heben, Ziehen und Positionieren von Komponenten in beengten Einbausituationen.

Die Rückstellung des Kolbens erfolgt durch den integrierten Federrückzug, wodurch sich schnelle und reproduzierbare Arbeitszyklen realisieren lassen.

Konstruktive Merkmale der RCH-Serie

Die RCH Hohlkolbenzylinder sind für harte Einsatzbedingungen ausgelegt und kombinieren hohe Lebensdauer mit sicherem Betrieb auch bei hoher Auslastung.

• Hohlkolbenausführung erlaubt Druck- und Zuganwendungen mit demselben Zylinder.
• Einfachwirkend mit Federrückzug – hydraulischer Vorhub, Rückhub durch starke Rückholfedern.
• Modelle über 20 t mit nickelplattiertem, schwimmend gelagertem Mittelrohr zur Reduzierung von Seitenlastschäden und zur Erhöhung der Lebensdauer.
• Einbrennlackierte Oberfläche (baked enamel finish) für verbesserten Korrosionsschutz in rauer Umgebung.
• Gewindehals (Collar Threads) und Grundplattenbohrungen zur einfachen Befestigung in Vorrichtungen und auf Grundplatten.
• Standardmäßig mit glatter Hohl-Sattelplatte ausgerüstet (Ausnahme kleine 12 t-Modelle); optional gehärtete, gewindete Hohl-Sättel für spezielle Spannaufgaben.
• Serienmäßig mit Enerpac Hochdruckkupplung (CR-400 bzw. AR-630 bei RCH120/121/1211) für sicheren Anschluss an 700 bar Systeme.

Alle Zylinder sind für den Einsatz mit Enerpac Hochdruckschläuchen, Ventilen und Pumpen 700 bar optimiert und bilden zusammen ein leistungsfähiges Hydrauliksystem.

Baureihe und Leistungsbereich

Die RCH Serie umfasst mehrere Baugrößen mit unterschiedlichen Druckkräften, Hüben und Hohlraumdurchmessern.

• Kapazitätsbereich je nach Modell von ca. 12 t bis über 60 t (z. B. RCH120, RCH121, RCH202, RCH302, RCH606).
• Maximaler Betriebsdruck für alle Modelle 700 bar (10 000 psi).
• Hubbereiche von sehr kurzen Hüben (z. B. 8 mm beim RCH120) bis zu großen Hüben von 153 mm beim RCH606.
• Hohlraumdurchmesser abhängig vom Modell (z. B. ca. 27 mm bei RCH202, ca. 54 mm bei RCH606).
• Kompakte Bauhöhen für den Einsatz in beengten Einbauräumen (z. B. Bauhöhe eingefahren 55 mm beim RCH120, 120 mm beim RCH121).

Für projektspezifische Auslegungen können die Zylinder mit passenden Tensioniervorrichtungen, Ankerplatten und Sonderspindeln kombiniert werden.

Sicherheit, Einsatzgrenzen und Hinweise

Für den sicheren Einsatz der Hohlkolbenzylinder RCH sind die hydraulischen Grenzwerte und die Montagevorgaben des Herstellers strikt einzuhalten.

• Zylinder ausschließlich in Hydrauliksystemen bis 700 bar einsetzen; Pumpe mit korrekt eingestelltem Druckbegrenzungsventil betreiben.
• Nur freigegebene 700 bar Komponenten (Schläuche, Kupplungen, Ventile, Manometer) verwenden, um Systemintegrität zu gewährleisten.
• Gewindespindeln, Muttern und Auflager entsprechend der maximal möglichen Zug- oder Druckkraft auslegen und regelmäßig prüfen.
• Seitliche Belastungen des Kolbens möglichst vermeiden; bei unvermeidbaren Querlasten sind geeignete Führungselemente vorzusehen.
• Hohlraum und Kolbenoberfläche sauber halten, um Beschädigungen von Dichtungen und Führungen zu vermeiden.
• Regelmäßige Kontrolle auf Leckagen, Rissbildung und Korrosion; beschädigte Zylinder sind unverzüglich außer Betrieb zu nehmen.

Detaillierte Hinweise zu Montage, Betrieb und Wartung sind der Enerpac Betriebsanleitung für RCH Zylinder zu entnehmen.
