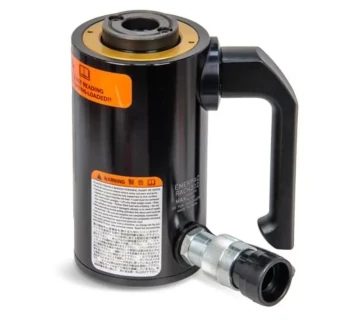

Enerpac Alu-Hohlkolbenzylinder RACH

Die Alu-Hohlkolbenzylinder RACH von Enerpac sind einfachwirkende 700 bar Hydraulikzylinder mit Hohlkolben und integrierter Rückholfeder für schnelle Rückstellung.

Durch die Aluminium-Bauweise und den zentralen Durchgang sind sie besonders geeignet für Tensionier-, Prüf-, Zieh- und Hebeanwendungen, bei denen Gewindestangen, Zuganker oder Seile durch den Zylinder geführt werden.

Funktion und typische Anwendungen

Das Hohlkolben-Design mit innenliegendem Gewinde erlaubt die direkte Anbindung von Zugstangen oder Werkzeugadaptern an den Kolben, sodass sowohl Zug- als auch Druckkräfte aufgebracht werden können.

• Tensionieren von Ankern, Gewindestangen und Zugverbindungen in Stahl-, Brücken- und Anlagenbau.
• Prüfen und Belastungstests an Bauteilen und Konstruktionen mit definierten Kräften.
• Buchsen-, Bolzen- und Wellenauszug in Wartung und Instandhaltung.
• Hebe-, Richt- und Montagearbeiten in Bereichen, in denen ein geringes Zylindergewicht entscheidend ist (z. B. Offshore, Windenergie, Montagebühnen).

Die einfachwirkende Ausführung mit Hochleistungsrückholfeder sorgt für schnellen, definierten Rückhub und kurze Zykluszeiten.

Konstruktive Merkmale

Die RACH Zylinder sind speziell auf geringes Gewicht, hohe Lebensdauer und den Einsatz in korrosiven Umgebungen ausgelegt.

• Aluminium-Zylinderkörper – deutlich leichter als vergleichbare Stahlzylinder, dadurch sehr gute Portabilität.
• Anodisierte Hartbeschichtung aller Oberflächen zum Schutz gegen Verschleiß und Korrosion; Aluminium ist zudem von Natur aus korrosionsbeständiger als Stahl.
• Hohlkolben mit Innengewinde zur direkten Befestigung am zu ziehenden Bauteil (z. B. Zugspindel).
• Composite-Führungen (Führungsbänder) erhöhen die Seitenlastverträglichkeit und verlängern die Lebensdauer von Kolben und Dichtungen.
• Integral-Stopring begrenzt den Kolbenhub, verhindert Überhub und ist für die volle Zylinderkapazität ausgelegt.
• Stahl-Grundplatte und gehärtete Schraub-Sättel schützen Zylinderboden und Kolben vor lastbedingter Beschädigung.
• Hochfeste Rückholfeder für schnellen Rückhub und reduzierte Stillstandszeiten.
• Serienmäßig mit CR-400 Kupplung und Staubkappe ausgestattet, kompatibel mit allen Enerpac 700 bar Systemen.
• Erfüllt ASME B30.1 und ISO 10100 – für den Einsatz in sicherheitskritischen Anwendungen zugelassen.

Baureihe und Leistungsbereich

Die RACH Baureihe deckt mehrere Kapazitätsklassen und Hubbereiche ab und bietet damit eine fein abgestufte Auswahl für viele Applikationen.

• Kapazitätsklassen: ca. 20 t (229 kN), 30 t (358 kN), 60 t (596 kN) und darüber hinaus, je nach Modell.
• Maximaler Betriebsdruck für alle Modelle: 700 bar (10 000 psi).
• Hubbereiche: typischerweise von 50 mm bis 250 mm (z. B. RACH202 mit 50 mm, RACH2010 mit 250 mm Hub).
• Hohlraumdurchmesser (Center Hole) je nach Typ typischerweise zwischen 27 mm und 84.7 mm.
• Modellpalette von kompakten, leichten Zylindern für Serviceeinsätze bis hin zu hochkapazitiven Ausführungen für Schwerlastanwendungen.

Sicherheit und Einsatzhinweise

Bei der Verwendung der Alu-Hohlkolbenzylinder RACH sind die allgemeinen Regeln für 700 bar Hochdruckhydraulik sowie die Enerpac-Bedienungsanleitungen zu beachten.

• Nur in Systemen mit maximal 700 bar betreiben und ausschließlich mit geeignetem Druckbegrenzungsventil an der Pumpe einsetzen.
• Ausschließlich freigegebene 700 bar Komponenten (Schläuche, Kupplungen, Ventile, Manometer) verwenden.
• Zugstangen, Muttern und Anbauteile entsprechend der maximalen Zug- und Druckkräfte dimensionieren und regelmäßig prüfen.
• Seitliche Belastungen des Kolbens minimieren; bei unvermeidbaren Querkräften zusätzliche Führungen vorsehen (z. B. Abstützungen oder Auflageringe).
• Zylinderoberfläche, Kolben und Hohlraum sauber halten, um Dichtungen und Führungen vor Beschädigung zu schützen.
• Regelmäßige Prüfung auf Leckagen, Risse und Korrosion; beschädigte Zylinder sofort außer Betrieb nehmen.

Technische Daten (Beispiel RACH2010)
