Wimag Alu-Portalkran ARZ

Wimag Alu-Portalkran ARZ

Der Alu-Portalkran ARZ von Wimag ist ein leichtes, kompakt konstruiertes Kransystem aus Aluminiumprofilen, das sich mit wenigen Handgriffen auf- und abbauen lässt und dabei flexibel an unterschiedliche Einsatzbedingungen angepasst werden kann. Durch die verstellbare Spannweite (Raster 300 mm) und die Höhenverstellung (Raster 100 mm) eignet er sich besonders für wiederkehrende Hebeaufgaben mit variierenden Platzverhältnissen.

Produktbeschreibung

Der Wimag Alu-Portalkran ARZ ist für den schnellen Aufbau durch eine Person ausgelegt: Die leichten Profile lassen sich steckbar montieren, sodass der Kran zügig einsatzbereit ist. Serienmäßig ist eine kugelgelagerte Laufkatze mit Feststeller vorgesehen, die eine mühelose Positionierung des Anschlagpunkts am Träger unterstützt.

Einsatzbereiche

• Montage und Instandhaltung dort, wo ein temporärer Kran benötigt wird.
• Service- und Wartungsarbeiten mit wechselnden Einsatzorten (schneller Auf- und Abbau).
• Hebeaufgaben in Bereichen mit begrenzter Infrastruktur, bei denen eine flexible Aufstellposition benötigt wird.

Unterschiede der Varianten

Der Alu-Portalkran ARZ kann stationär oder fahrbar ausgerüstet werden; zusätzlich ist ein Höhenausgleich über Stützspindeln möglich. Eine Stromzuführung kann für den Einsatz eines elektrischen Hebezeugs vorgesehen werden.

• Stationär (Standard): Vier gummierte Grundplatten für rutschfesten Stand; Laufkatze mit Feststeller.
• Fahrbar (optional): Ausrüstung mit Rädern möglich; für den Auf- und Abbau werden Aufstellböcke empfohlen.

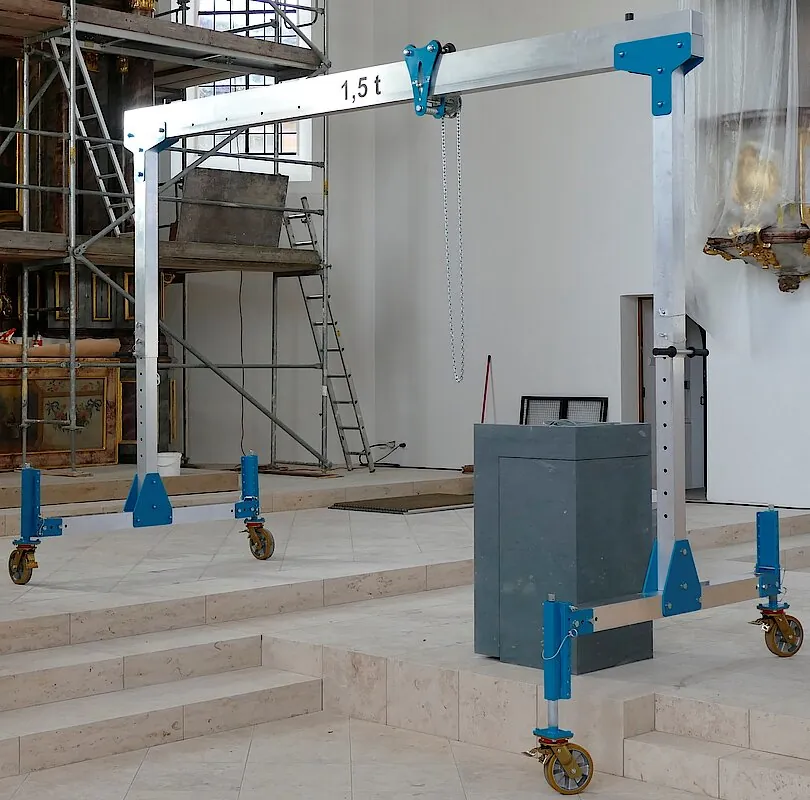

• Höhenausgleich (optional): Stützspindeln zum Ausgleich von Stufen/Unebenheiten; realisierbarer Höhenunterschied 138 mm.
• Stromzuführung (optional): Ausstattung für elektrisches Hebezeug (bis zum Netztrennschalter, CEE-Steckdose an der Stütze).

Sicherheitsaspekte & Normen

Für den Betrieb von Kranen sind eine geeignete Aufstellfläche, das Einhalten der Tragfähigkeit sowie regelmäßige Prüfungen maßgeblich. Aluminium-Portalkrane werden im Kontext der DGUV Vorschrift 52 betrieben und geprüft; zusätzlich verweist der Hersteller auf organisatorische und produktbezogene Qualitäts- und Konformitätsanforderungen.

• DGUV Vorschrift 52: Relevanz für Betrieb und wiederkehrende Prüfung von Kranen (betriebsbezogene Vorgaben).
• Standfestigkeit: Kran auf ebenem, tragfähigem Untergrund aufstellen; bei Unebenheiten Stützspindeln einsetzen.
• Fahrbetrieb: Unter Last nur unter den vorgesehenen Bedingungen bewegen (bis 1000 kg mit 2 Personen auf ebenem, festem Boden).
• CE / Maschinenrichtlinie: Der Hersteller verweist auf Konformität seiner Produkte mit der EG-Maschinenrichtlinie (CE-Kennzeichnung).
• Qualität: Herstellerangaben zu DIN ISO 9001 sowie zertifizierter werkseigener Produktionskontrolle (EN 1090-1).

Technische Daten

Arbeitsbereich (Einhängepunkt an Laufkatze): 1640 - 2440 mm. Gewicht: ca. 125 kg.

Typenübersicht

Passende Artikel/Zubehör

• Stützspindeln (optional): Höhenausgleich 138 mm für Stufen/Unebenheiten.
• Radsatz (optional): Ausrüstung zur fahrbaren Ausführung.
• Aufstellböcke (optional): Erleichtern Auf- und Abbau der fahrbaren Ausführung.
• Stromzuführung (optional): Vorbereitung für elektrisches Hebezeug.
• Elektrokettenzug: Passendes Hebezeug zur Nutzung am Anschlagpunkt der Laufkatze.
