| Druckkraft | 25 t |
| Hub | 210 mm |
| Bauhöhe eingefahren | 323 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 697 cm³ |
| Wirksame Kolbenfläche | 33.2 cm² |
| Zylinderaußendurchmesser | 85 mm |
| Gewicht ca. | 12.2 kg |
| Artikel-Nr.: | ENE-RC258 |

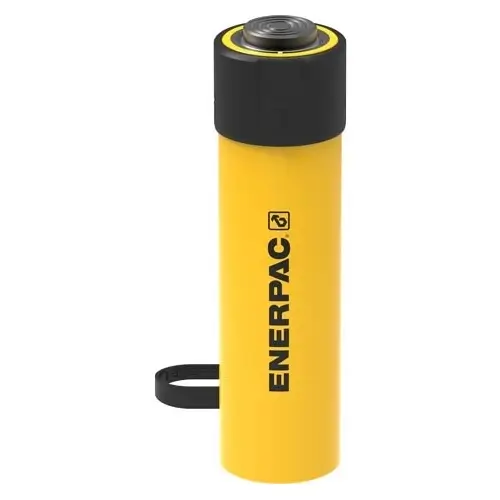

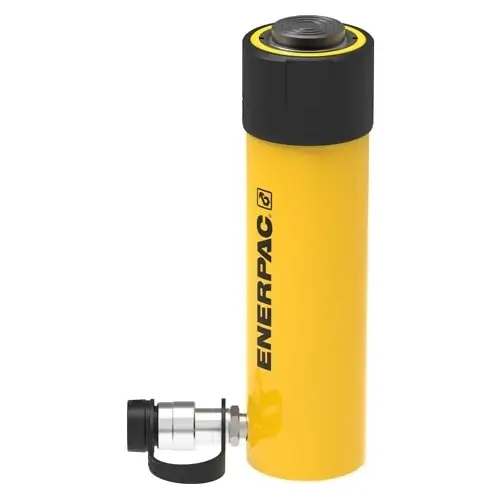

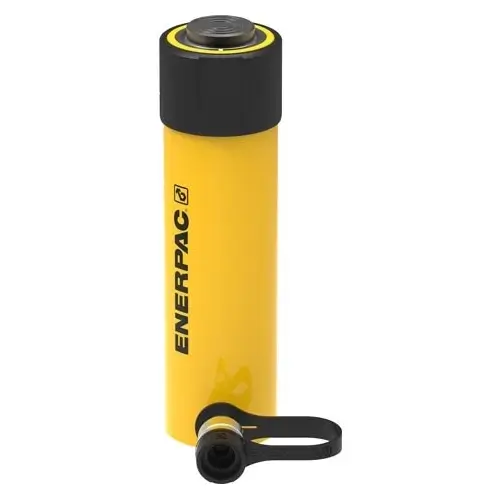

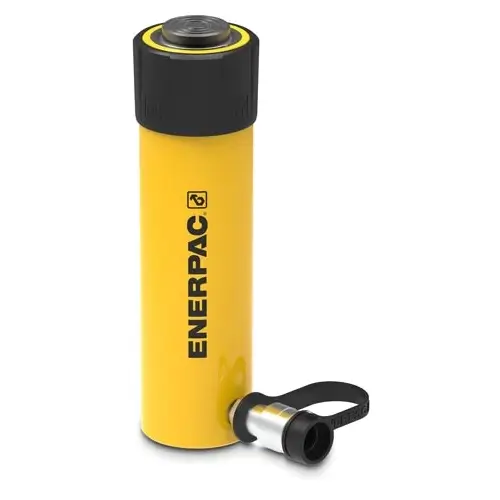

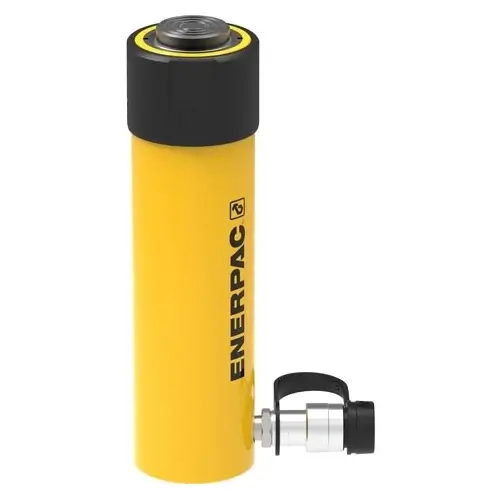

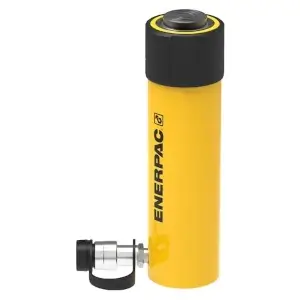

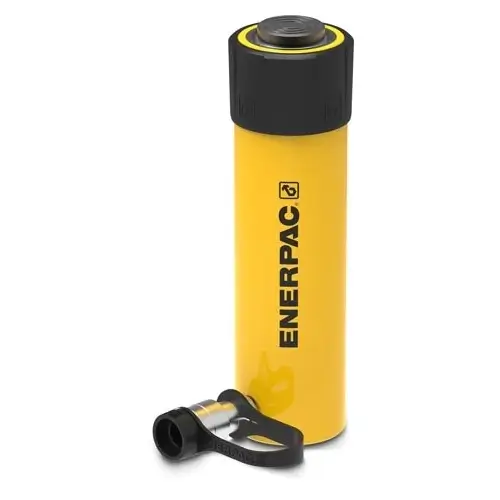

Enerpac Hydraulikzylinder sind in über 100 verschiedenen Ausführungen lieferbar. Welcher Art die Anwendung auch sein mag - Heben, Schieben, Ziehen, Halten, Biegen usw. und welche Größe, Leistung, Hublänge oder Modellart Sie benötigen – einfach- oder doppeltwirkend, mit Voll-, Hohlkolben oder Spreiz-zylinder – es gibt einen Enerpac Zylinder für jeden Zweck. Enerpac Hubzylinder entsprechen ASME B30.1 (mit Ausnahme der Zylinder der BRD-Serie).
|
A-29 Flaches Druckstück Zum Einstecken |
|
|
A-252G Gerilltes Druckstück Zum Einstecken |
|
|
CATS52 Bewegliches Druckstück Zum Einstecken |
|
|
JBI-25 Zylinderfuss Zum Einstecken |
|
|
RB-25 Flanschbefestigung Abmessung A = 3 5/16"-12UN |
|
|
REB-25 Fuss Einhängeösen Abmessung A = 95 mm |
|
|
REP-25 Kolben Einhängeösen Abmessung A = 57 mm |
|
| Bauhöhe eingefahren A (mm) | 324 |
| Bauhöhe ausgefahren B (mm) | 534 |
| Außendurchmesser D (mm) | 86 |
| Innendurchmesser E (mm) | 65.1 |
| Kolbenstangen durchmesser F (mm) | 57.2 |
| Ölanschlusshöhe H (mm) | 25 |
| Druckstückdurchmesser J (mm) | 51 |
| Druckstücküberstand K1 (mm) | 10 |
| Plunger Innengewinde O (Zoll) | 1 1/2"-16 |
| Kolbengewindetiefe P (mm) | 25 |
| Druckstück Max. Neigungswinkel R (grad) | 5 |
| Bodenbefestigungsbohrungen LochkreisØ U (mm) | 59 |
| Bodenbefestigungsbohrungen Gewind V | 1/2"-13 UN |
| Befestigungsgewinde W (mm) | 3 5/16"-12 UN |
| Kragenfaden W (Zoll) | 3 5/16"-12 UN |
| Befestigungsgewindelänge X (mm) | 49 |
| Bodenbefestigungsbohrungen Gewindetiefe Z (mm) | 19 |
