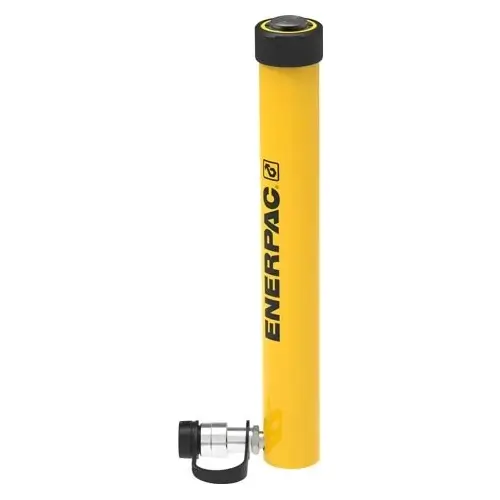

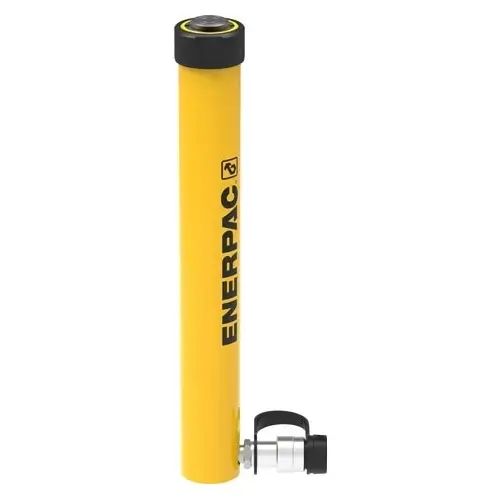

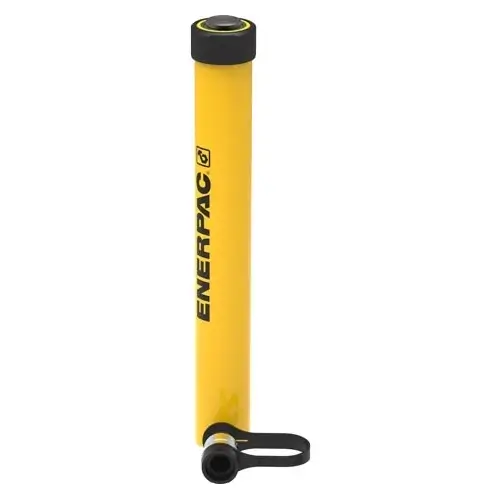

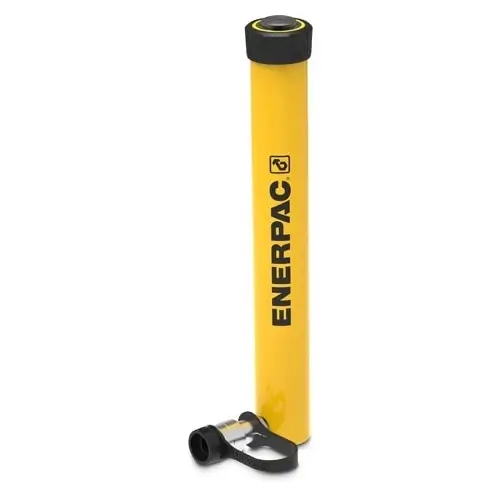

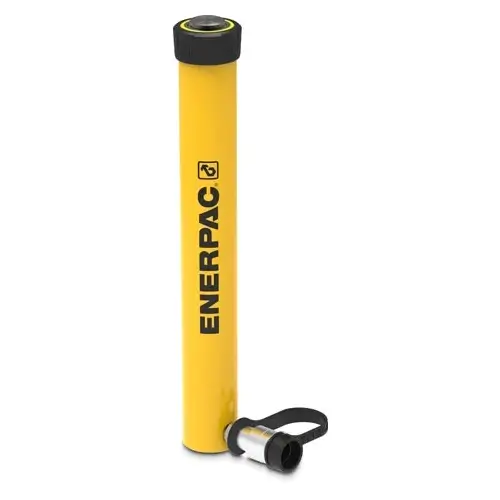

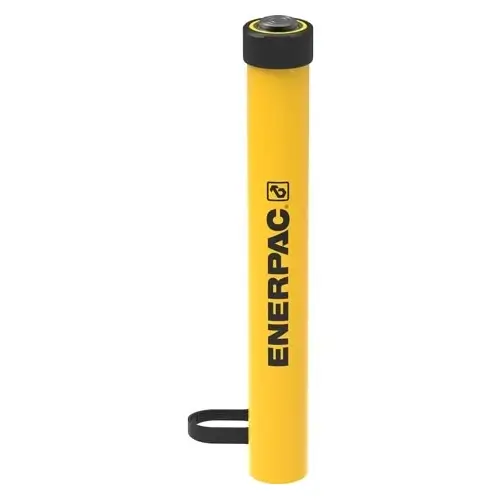

Hydraulikzylinder TRIO RC 1014 Ansicht 2

Abbildung kann abweichen vom Original

Hydraulikzylinder TRIO RC 1014

Druckkraft	10 t
Hub	356 mm
Bauhöhe eingefahren	450 mm
Betriebsdruck max.	700 bar
Ölvolumen max.	516 cm³
Wirksame Kolbenfläche	14.5 cm²
Zylinderaußendurchmesser	57 mm
Gewicht ca.	8.2 kg
Artikel-Nr.:	ENE-RC1014

Qualitätsmerkmale

längere Betriebslebensdauer und geringe Lagerbelastung
hergestellt aus hochfestem, legiertem Stahl
vorgespannte Rückzugsfeder verkürzt die Einfahrgeschwindigkeit
mit Einbrennlack für erhöhten Korrosionsschutz
mit CR-400 Kupplungsmuffe mit Staubkappe

821,10 €

UVP ~~966,00~~ €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!

Anzahl

Flaches Druckstück A-12

Kompatibel mit RC102, RC104, RC106, RC108, RC1010, RC1012, RC1014

174,25 €

Gerilltes Druckstück A-102G

Kompatibel mit RC102, RC104, RC106, RC108, RC1010, RC1012, RC1014

49,30 €

Zylinderfuß JBI-10

Kompatibel mit RC101, RC102, RC104, RC106, RC108, RC1010, RC1012, RC1014

210,80 €

Flanschbefestigung RB-10

Kompatibel mit RC101, RC102, RC104, RC106, RC108, RC1010, RC1012, RC1014

190,40 €

Flanschbefestigung AW-102

Kompatibel mit RC101, RC102, RC104, RC106, RC108, RC1010, RC1012, RC1014

208,25 €

Einhängeöse Fuß REB-10

Kompatibel mit RC101, RC102, RC104, RC106, RC108, RC1010, RC1012, RC1014

118,15 €

Einhängeöse Kolben REP-5

Kompatibel mit RC51, RC53, RC55, RC57, RC59

101,15 €

Bewegliches Druckstück CATS12

für RC10-15, RR10

150,45 €

Bild	Typ	Druckkraft	Hub	Bauhöhe eingefahren	Betriebsdruck max.	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
	Hydraulikzylinder TRIO RC 50	5 t	16 mm	41 mm	700 bar	ENE-RC50	334,90 € UVP ~~394,00~~ €
	Hydraulikzylinder TRIO RC 51	5 t	25 mm	110 mm	700 bar	ENE-RC51	375,70 € UVP ~~442,00~~ €
	Hydraulikzylinder TRIO RC 53	5 t	76 mm	165 mm	700 bar	ENE-RC53	417,35 € UVP ~~491,00~~ €
	Hydraulikzylinder TRIO RC 55	5 t	127 mm	215 mm	700 bar	ENE-RC55	465,80 € UVP ~~548,00~~ €
	Hydraulikzylinder TRIO RC 57	5 t	177 mm	273 mm	700 bar	ENE-RC57	516,80 € UVP ~~608,00~~ €
	Hydraulikzylinder TRIO RC 59	5 t	232 mm	323 mm	700 bar	ENE-RC59	572,90 € UVP ~~674,00~~ €
	Hydraulikzylinder TRIO RC 53NV	5 t	51 mm	165 mm	700 bar	ENE-RC53NV	auf Anfrage.
	Hydraulikzylinder TRIO RC 101	10 t	26 mm	89 mm	700 bar	ENE-RC101	396,95 € UVP ~~467,00~~ €
	Hydraulikzylinder TRIO RC 102	10 t	54 mm	121 mm	700 bar	ENE-RC102	437,75 € UVP ~~515,00~~ €
	Hydraulikzylinder TRIO RC 104	10 t	105 mm	171 mm	700 bar	ENE-RC104	482,80 € UVP ~~568,00~~ €
	Hydraulikzylinder TRIO RC 102NV	10 t	51 mm	121 mm	700 bar	ENE-RC102NV	auf Anfrage.
	Hydraulikzylinder TRIO RC 106	10 t	156 mm	247 mm	700 bar	ENE-RC106	536,35 € UVP ~~631,00~~ €
	Hydraulikzylinder TRIO RC 106NV	10 t	156 mm	247 mm	700 bar	ENE-RC106NV	auf Anfrage.
	Hydraulikzylinder TRIO RC 108	10 t	203 mm	298 mm	700 bar	ENE-RC108	599,25 € UVP ~~705,00~~ €
	Hydraulikzylinder TRIO RC 1010	10 t	257 mm	349 mm	700 bar	ENE-RC1010	663,85 € UVP ~~781,00~~ €
	Hydraulikzylinder TRIO RC 1012	10 t	304 mm	400 mm	700 bar	ENE-RC1012	739,50 € UVP ~~870,00~~ €
	Hydraulikzylinder TRIO RC 1014	10 t	356 mm	450 mm	700 bar	ENE-RC1014	821,10 € UVP ~~966,00~~ €
	Hydraulikzylinder TRIO RC 154	15 t	101 mm	200 mm	700 bar	ENE-RC154	667,25 € UVP ~~785,00~~ €
	Hydraulikzylinder TRIO RC 156	15 t	152 mm	271 mm	700 bar	ENE-RC156	736,95 € UVP ~~867,00~~ €
	Hydraulikzylinder TRIO RC 158	15 t	203 mm	322 mm	700 bar	ENE-RC158	828,75 € UVP ~~975,00~~ €
	Hydraulikzylinder TRIO RC 1510	15 t	254 mm	373 mm	700 bar	ENE-RC1510	915,45 € UVP ~~1.077,00~~ €
	Hydraulikzylinder TRIO RC 1512	15 t	305 mm	423 mm	700 bar	ENE-RC1512	1.023,40 € UVP ~~1.204,00~~ €
	Hydraulikzylinder TRIO RC 1514	15 t	356 mm	474 mm	700 bar	ENE-RC1514	1.134,75 € UVP ~~1.335,00~~ €
	Hydraulikzylinder TRIO RC 151	15 t	25 mm	124 mm	700 bar	ENE-RC151	544,00 € UVP ~~640,00~~ €
	Hydraulikzylinder TRIO RC 152	15 t	51 mm	149 mm	700 bar	ENE-RC152	602,65 € UVP ~~709,00~~ €
	Hydraulikzylinder TRIO RC 251	25 t	26 mm	139 mm	700 bar	ENE-RC251	648,55 € UVP ~~763,00~~ €
	Hydraulikzylinder TRIO RC 252	25 t	50 mm	165 mm	700 bar	ENE-RC252	717,40 € UVP ~~844,00~~ €
	Hydraulikzylinder TRIO RC 254	25 t	102 mm	215 mm	700 bar	ENE-RC254	793,90 € UVP ~~934,00~~ €
	Hydraulikzylinder TRIO RC 256	25 t	158 mm	273 mm	700 bar	ENE-RC256	881,45 € UVP ~~1.037,00~~ €
	Hydraulikzylinder TRIO RC 258	25 t	210 mm	323 mm	700 bar	ENE-RC258	1.002,15 € UVP ~~1.179,00~~ €
	Hydraulikzylinder TRIO RC 256NV	25 t	156 mm	273 mm	700 bar	ENE-RC256NV	auf Anfrage.
	Hydraulikzylinder TRIO RC 2510	25 t	261 mm	374 mm	700 bar	ENE-RC2510	1.124,55 € UVP ~~1.323,00~~ €
	Hydraulikzylinder TRIO RC 2512	25 t	311 mm	425 mm	700 bar	ENE-RC2512	1.264,80 € UVP ~~1.488,00~~ €
	Hydraulikzylinder TRIO RC 2514	25 t	362 mm	476 mm	700 bar	ENE-RC2514	1.409,30 € UVP ~~1.658,00~~ €
	Hydraulikzylinder TRIO RC 308	30 t	209 mm	387 mm	700 bar	ENE-RC308	1.663,45 € UVP ~~1.957,00~~ €
	Hydraulikzylinder TRIO RC 504	50 t	101 mm	227 mm	700 bar	ENE-RC504	1.478,15 € UVP ~~1.739,00~~ €
	Hydraulikzylinder TRIO RC 506	50 t	159 mm	282 mm	700 bar	ENE-RC506	1.641,35 € UVP ~~1.931,00~~ €
	Hydraulikzylinder TRIO RC 5013	50 t	337 mm	460 mm	700 bar	ENE-RC5013	2.243,15 € UVP ~~2.639,00~~ €
	Hydraulikzylinder TRIO RC 502	50 t	51 mm	176 mm	700 bar	ENE-RC502	1.328,55 € UVP ~~1.563,00~~ €
	Hydraulikzylinder TRIO RC 756	75 t	156 mm	285 mm	700 bar	ENE-RC756	2.776,95 € UVP ~~3.267,00~~ €
	Hydraulikzylinder TRIO RC 7513	75 t	333 mm	492 mm	700 bar	ENE-RC7513	3.743,40 € UVP ~~4.404,00~~ €
	Hydraulikzylinder TRIO RC 1006	95 t	168 mm	357 mm	700 bar	ENE-RC10010	4.250,00 € UVP ~~5.000,00~~ €
	Hydraulikzylinder TRIO RC 10010	95 t	260 mm	449 mm	700 bar	ENE-RC10010	4.250,00 € UVP ~~5.000,00~~ €

Weitere Modelle mit: Druckkraft 10 t

Weitere Modelle mit:Druckkraft 10 t

Dazu passende Produkte

Dazu passende Produkte:

Beschreibung: Enerpac Hydraulikzylinder TRIO RC 1014

Enerpac Hydraulikzylinder sind in über 100 verschiedenen Ausführungen lieferbar. Welcher Art die Anwendung auch sein mag - Heben, Schieben, Ziehen, Halten, Biegen usw. und welche Größe, Leistung, Hublänge oder Modellart Sie benötigen – einfach- oder doppeltwirkend, mit Voll-, Hohlkolben oder Spreiz-zylinder – es gibt einen Enerpac Zylinder für jeden Zweck. Enerpac Hubzylinder entsprechen ASME B30.1 (mit Ausnahme der Zylinder der BRD-Serie).

Zubehör

	A-12 Flaches Druckstück Zum Einstecken Abmessung A = 51 mm Abmessung B = 48 mm Abmessung C = 1"-8 UNC
	A-102G Gerilltes Druckstück Zum Einstecken Abmessung A = 35 mm Abmessung B = 6 mm Abmessung C = 22 mm
	CATS12 Bewegliches Druckstück Zum Einstecken Abmessung A1 = 11/14 mm Abmessung J1 = 15 mm
	Zylinderfuss JBI-10 Zum Einstecken Abmessung A = 228 mm Abmessung B = 228 mm Abmessung C = 135 mm Abmessung D = 58 mm Abmessung E = 20 mm

	RB-10 Flanschbefestigung Abmessung A = 2 1/4"-14UN Abmessung B = 114 mm Abmessung C = 88 mm Abmessung E = 25 mm
	AW-102 Flanschbefestigung Abmessung A = 2 1/4"-14UN Abmessung B = 100 mm Abmessung C = 82 mm Abmessung D = 16 mm Abmessung E = 30 mm Abmessung F = 76 mm Abmessung G = 7/16"-20UN Abmessung H = 58 mm
	REB-10 Fuss Einhängeösen Abmessung A = 63 mm Abmessung B = 66 mm Abmessung C = 25 mm Abmessung D = 22 mm Abmessung E = 25 mm Abmessung F = 35 mm
	REP-10 Kolben Einhängeösen Abmessung A = 42 mm Abmessung B = 61 mm Abmessung C = 25 mm Abmessung D = 22 mm Abmessung E = 25 mm Abmessung F = 38 mm

Abmessungen Hydraulikzylinder RC-Serie TRIO

Bauhöhe eingefahren A (mm)	451
Bauhöhe ausgefahren B (mm)	807
Außendurchmesser D (mm)	57
Innendurchmesser E (mm)	42.8
Kolbenstangen durchmesser F (mm)	38.1
Ölanschlusshöhe H (mm)	19
Druckstückdurchmesser J (mm)	35
Druckstücküberstand K1 (mm)	6
Plunger Innengewinde O (Zoll)	1"-8
Kolbengewindetiefe P (mm)	19
Druckstück Max. Neigungswinkel R (grad)	5
Bodenbefestigungsbohrungen LochkreisØ U (mm)	40
Bodenbefestigungsbohrungen Gewinde V	5/16"-18 UN
Befestigungsgewinde W (mm)	2 1/4"-14 UN
Kragenfaden W (Zoll)	2 1/4"-14 UN
Befestigungsgewindelänge X (mm)	27
Bodenbefestigungsbohrungen Gewindetiefe Z (mm)	12
