| Druckkraft | 10 t |
| Hub | 26 mm |
| Bauhöhe eingefahren | 89 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 38 cm³ |
| Wirksame Kolbenfläche | 14.5 cm² |
| Zylinderaußendurchmesser | 57 mm |
| Gewicht ca. | 1.8 kg |
| Artikel-Nr.: | ENE-RC101 |
Enerpac Hydraulikzylinder sind in über 100 verschiedenen Ausführungen lieferbar. Welcher Art die Anwendung auch sein mag - Heben, Schieben, Ziehen, Halten, Biegen usw. und welche Größe, Leistung, Hublänge oder Modellart Sie benötigen – einfach- oder doppeltwirkend, mit Voll-, Hohlkolben oder Spreiz-zylinder – es gibt einen Enerpac Zylinder für jeden Zweck. Enerpac Hubzylinder entsprechen ASME B30.1 (mit Ausnahme der Zylinder der BRD-Serie).
|
Zylinderfuss JBI-10 Zum Einstecken |
|
|
RB-10 Flanschbefestigung Abmessung A = 2 1/4"-14UN |
|
|
|
AW-102 Flanschbefestigung Abmessung A = 2 1/4"-14UN |
|
|
REB-10 Fuss Einhängeösen Abmessung A = 63 mm |
|

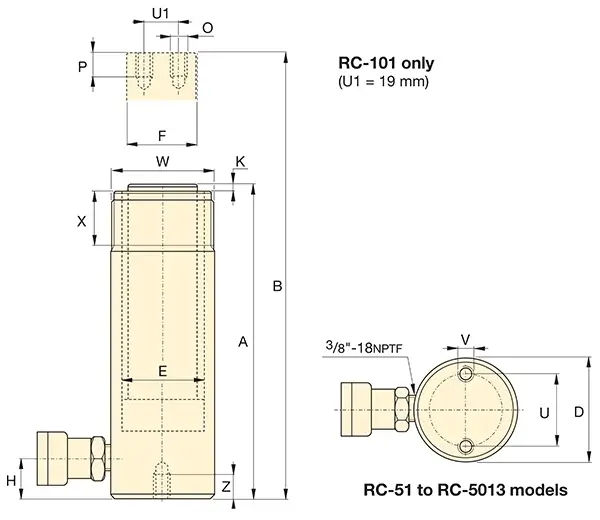

| Bauhöhe eingefahren A (mm) | 90 |
| Bauhöhe ausgefahren B (mm) | 116 |
| Außendurchmesser D (mm) | 57 |
| Innendurchmesser E (mm) | 42.8 |
| Kolbenstangen durchmesser F (mm) | 38.1 |
| Ölanschlusshöhe H (mm) | 19 |
| Druckstückdurchmesser J (mm) | - |
| Plunger Innengewinde O (Zoll) | #10-24 UN |
| Kolbengewindetiefe P (mm) | 6 |
| Bodenbefestigungsbohrungen LochkreisØ U (mm) | 40 |
| Bodenbefestigungsbohrungen Gewinde V | 5/16"-18 UN |
| Befestigungsgewinde W (mm) | 2 1/4"-14 UN |
| Kragenfaden W (Zoll) | 2 1/4"-14 UN |
| Befestigungsgewindelänge X (mm) | 27 |
| Bodenbefestigungsbohrungen Gewindetiefe Z (mm) | 12 |
