Sicherheitslagerstationen SLH 1 x 1

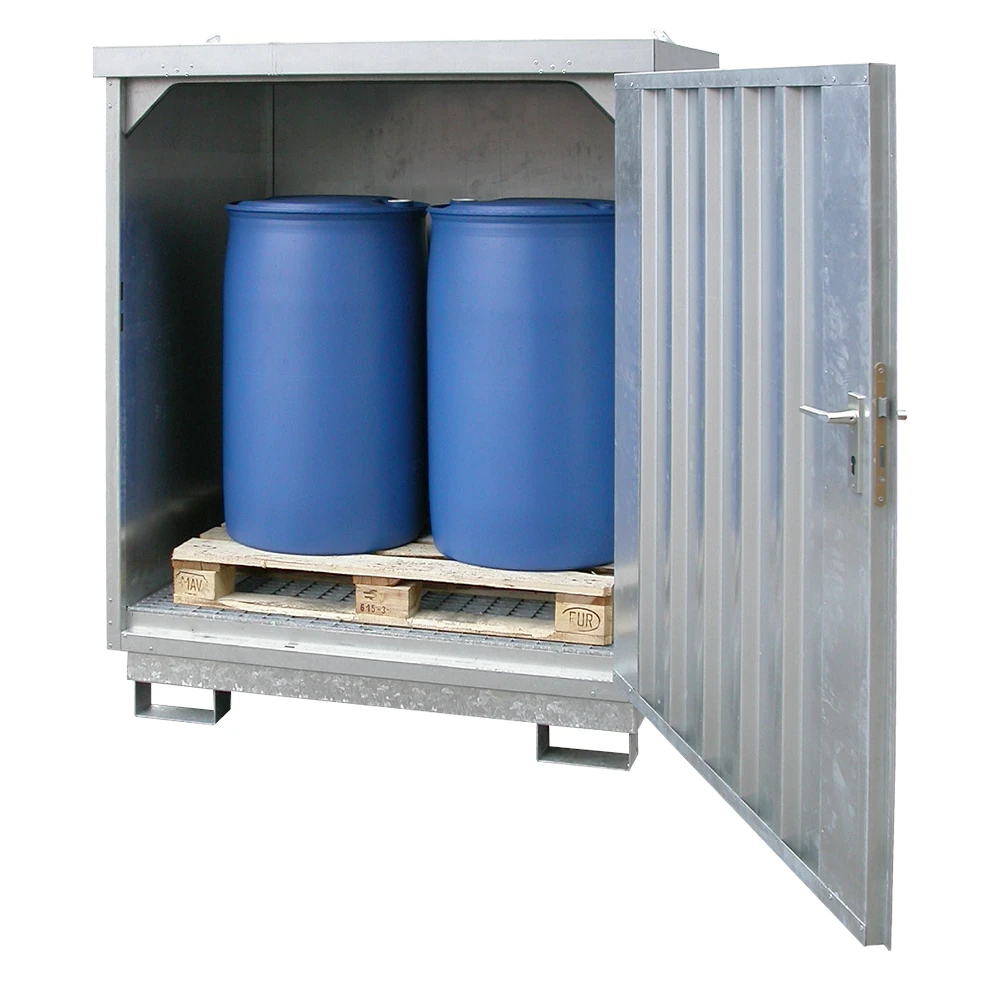

Die LaCont Sicherheitslagerstation H61-2120-B ist eine kompakte Lagereinrichtung für die Außenlagerung wassergefährdender Stoffe in 200-Liter-Fässern. Sie verbindet einen robusten Containeraufbau aus verzinktem Stahlblech mit einer integrierten Auffangwanne aus feuerverzinktem Stahl.

Die Station ist für eine Kapazität von 2 x 200-Liter-Fass ausgelegt. Eine 220-Liter-Auffangwanne unterhalb der Stellfläche nimmt austretende Flüssigkeiten auf. Die Fässer stehen auf einem verzinkten Gitterrost, sodass Leckagen in den darunterliegenden Auffangraum gelangen können.

Der Aufbau besteht aus speziell profiliertem, verzinktem Stahlblech. Verstärkte Dach- und Bodenrahmenprofile stabilisieren die Konstruktion. Umlaufende Flüssigkeitseinleitbleche unterstützen die gezielte Ableitung austretender Flüssigkeit in Richtung Auffangwanne; ausgenommen ist der Türbereich.

Der Lagerraum ist über eine einflügelige Tür zugänglich. Ein Sicherheitsschloss ermöglicht das Verschließen der Station und damit eine kontrollierte Zugänglichkeit zum Lagerbereich. In Tür und Seitenwänden befinden sich wettergeschützte Lüftungsöffnungen.

Durch die kompakte Auslegung eignet sich die H61-2120-B insbesondere für Betriebe, die einen überschaubaren Bestand an wassergefährdenden Flüssigkeiten unmittelbar im Außenbereich lagern möchten, ohne dafür ein größeres Gefahrstofflager vorzusehen.

Technische Beschreibung

Konstruktion und Auffangtechnik

Robuster Spezial-Containeraufbau

• Aufbau aus speziell profiliertem verzinktem Stahlblech
• Verstärkte Dach- und Bodenrahmenprofile
• Umlaufende Flüssigkeitseinleitbleche, ausgenommen im Türbereich
• Einflügelige, abschließbare Tür mit Sicherheitsschloss
• Wettergeschützte Lüftungsöffnungen in Tür und Seitenwänden

Integrierte Auffangwanne

Die Auffangeinrichtung besteht aus 3 mm starkem, feuerverzinktem Stahlblech. Der verzinkte Gitterrost bildet die Stellfläche für die Fässer und hält die Gebinde oberhalb des eigentlichen Auffangraums.

Das Auffangvolumen von 220 Litern ist auf die Fasslagerung der Station abgestimmt. Die Kombination aus Auffangwanne, Gitterrost und Flüssigkeitseinleitblechen bildet eine konstruktive Rückhalteeinrichtung für austretende wassergefährdende Flüssigkeiten.

Einsatzbereiche

Die H61-2120-B ist für betriebliche Situationen vorgesehen, in denen 200-Liter-Fässer mit wassergefährdenden Flüssigkeiten geschützt und mit einer definierten Auffangeinrichtung im Außenbereich gelagert werden sollen.

• Industrie und Produktion: Außenlagerung von Betriebs-, Hilfs- und Prozessstoffen in Fässern.
• Werkstätten und Instandhaltung: Zentrale Bevorratung geeigneter Öle, Betriebsflüssigkeiten und vergleichbarer wassergefährdender Medien.
• Maschinen- und Anlagenbau: Bereitstellung von Hilfsstoffen außerhalb der Produktions- und Montagebereiche.
• Logistik und Lagerhaltung: Separater Lagerplatz für geeignete Gefahrstoffe und wassergefährdende Flüssigkeiten.
• Entsorgungs- und Recyclingbetriebe: Geordnete Zwischenlagerung geeigneter flüssiger Stoffe in geschlossenen 200-Liter-Fässern.
• Betriebshöfe: Kompakte Außenlagerung bei einem Bedarf von bis zu zwei 200-Liter-Fässern.

Bedienung und betriebliche Handhabung

Die einflügelige Tür ermöglicht einen direkten Zugang zu beiden Fassstellplätzen. Über das integrierte Sicherheitsschloss lässt sich der Lagerbereich verschließen und der Zugang organisatorisch kontrollieren.

Der Gitterrost trennt die gelagerten Fässer vom Auffangraum. Dadurch bleiben die Gebinde oberhalb eventuell ausgetretener Flüssigkeit stehen, während Leckagen in die darunterliegende Auffangwanne ablaufen können.

Die Konstruktion besitzt eine Unterfahrmöglichkeit. Dadurch kann die leere Station für betriebliche Transport- und Positionierungsarbeiten mit einem geeigneten Flurförderzeug aufgenommen werden. Die zulässige Vorgehensweise beim Versetzen ist entsprechend den betrieblichen Vorgaben und den Herstellerinformationen festzulegen.

Varianten der Sicherheitslagerstation

Die Sicherheitslagerstationen der SLH-Baureihe werden für unterschiedliche Lagermengen und Gebinde angeboten. Neben der rein verzinkten Ausführung stehen Varianten mit zusätzlicher Außenlackierung zur Verfügung.

Die H61-2120-B ist innerhalb dieser Baureihe die kompakte verzinkte Ausführung für zwei 200-Liter-Fässer. Bei höherem Fassbedarf steht die größere SLH-Variante für vier Fässer zur Verfügung. Für einen KTC/IBC ist eine eigene Ausführung mit 1000 Liter Auffangvolumen vorgesehen.

Sicherheitsaspekte und Regelwerke

AwSV und Auffangwanne

Die integrierte Auffangwanne ist für die Rückhaltung wassergefährdender Flüssigkeiten ausgeführt. LaCont gibt für die Wanne eine Ausführung entsprechend der AwSV sowie ein Ü-Zeichen gemäß StawaR an.

Die AwSV regelt in Deutschland Anlagen zum Umgang mit wassergefährdenden Stoffen. Für den betrieblichen Einsatz bedeutet dies insbesondere, dass die Eignung der Lagerstation immer gemeinsam mit Stoffeigenschaften, Gebindeart, Lagermenge und den Bedingungen des konkreten Lagerortes zu beurteilen ist.

DIBt-Zulassung

Für die Auffangwannen aus Stahl der Sicherheitslagerhäuser Typ SLH besteht die allgemeine bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung Z-38.5-171 des Deutschen Instituts für Bautechnik. Die aktuelle Zulassung ist vom 12.08.2024 bis 12.08.2029 gültig.

Abgrenzung zur Lagerung entzündbarer Flüssigkeiten

Die H61-2120-B ist von den speziellen SLH-NB-Sicherheitslagerstationen mit natürlicher Belüftung zu unterscheiden. LaCont weist die SLH-NB-Ausführungen ausdrücklich für die passive Lagerung entzündbarer Flüssigkeiten aus und versieht diese unter anderem mit zusätzlichen bodennahen Lüftungsöffnungen und einem Erdungsanschluss.

Für Anwendungen mit entzündbaren Flüssigkeiten darf daher nicht allein aufgrund der vorhandenen wettergeschützten Lüftungsöffnungen der H61-2120-B von einer Eignung ausgegangen werden. Hierfür ist die entsprechend freigegebene Ausführung unter Berücksichtigung der Gefährdungsbeurteilung, der Stoffdaten und der betrieblichen Anforderungen auszuwählen.

Hinweise für Aufstellung und Betrieb

• Vor der Nutzung ist zu prüfen, ob die gelagerten Stoffe für die vorgesehene Sicherheitslagerstation geeignet sind.
• Die erforderliche Rückhaltekapazität ist anhand von Lagermenge, Gebindegröße und geltenden betrieblichen beziehungsweise wasserrechtlichen Anforderungen zu bestimmen.
• Der Auffangraum muss betriebsbereit gehalten und regelmäßig auf Flüssigkeit, Verunreinigungen und Beschädigungen kontrolliert werden.
• Der Gitterrost und die Flüssigkeitseinleitbereiche dürfen nicht so zugestellt werden, dass austretende Flüssigkeit nicht mehr in die Auffangwanne gelangen kann.
• Die Lüftungsöffnungen dürfen nicht verschlossen oder verdeckt werden.
• Die abschließbare Tür unterstützt die Zugangskontrolle; betriebliche Regelungen zum Umgang mit Gefahrstoffen bleiben davon unberührt.
• Bei der Auswahl und Nutzung sind die jeweiligen Sicherheitsdatenblätter der eingelagerten Stoffe sowie die betriebliche Gefährdungsbeurteilung zu berücksichtigen.

Passende Artikel/Zubehör

Je nach Stoffeigenschaften und Lagerort können ergänzende oder alternative LaCont-Lagersysteme erforderlich sein. Insbesondere bei entzündbaren Flüssigkeiten oder bei der Lagerung kleiner Gebinde unterscheiden sich die konstruktiven Anforderungen deutlich von der H61-2120-B.
