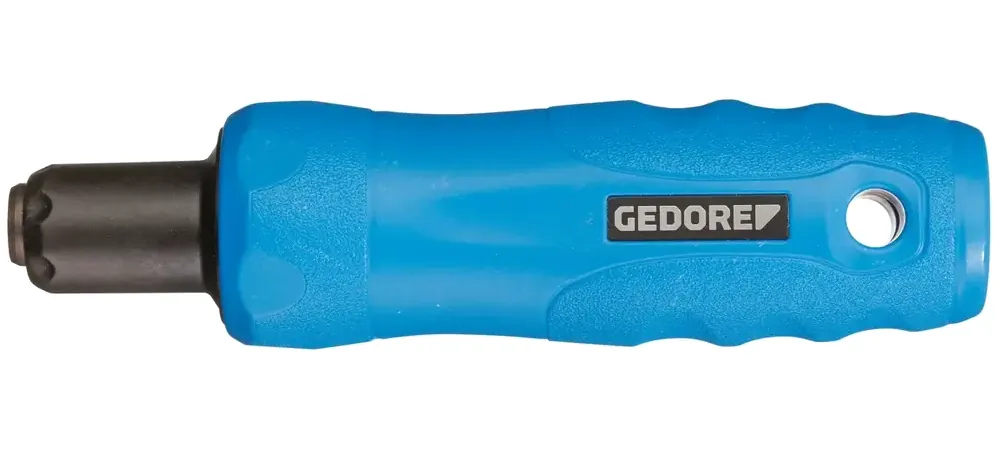

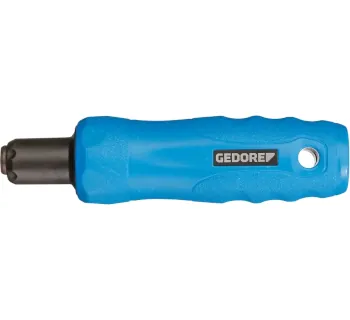

GEDORE Drehmomentschrauber 1/4 Zoll

Der Drehmomentschrauber 1/4 Zoll von GEDORE ist ein festeinstellbares Drehmomentwerkzeug für wiederkehrende Schraubprozesse in der Serienmontage. Er ist für den kontrollierten Rechtsanzug ausgelegt (Linksgang zum Lösen) und nutzt eine 1/4"-Innensechskantaufnahme für 1/4"-Bits nach DIN 3126 - C 6.3.

Der Präzisions-Mechanismus rutscht bei Erreichen des eingestellten Wertes deutlich spürbar durch – ein Überziehen der Schraube ist dadurch nicht möglich. Die Festeinstellung kann bei GEDORE oder eigenhändig auf einem geeigneten Prüfgerät vorgenommen werden; für eine werksseitige Festeinstellung ist der gewünschte Nm-Wert bei der Bestellung anzugeben.

Einsatzbereiche

• Kontrollierter Schraubenanzug im Bereich 0.2 - 4.5 Nm (Typ PRIME FH).
• Serienmontage bei gleich bleibendem Wertanzug.
• Feinmechanik und industrielle Fertigung.

Unterschiede der Varianten

Folgende Produkt-Typen und Messbereiche sind angegeben; weitere Unterschiede (z. B. Ausstattung/Mechanik je Typ) wurden nicht eindeutig beschrieben.

• PRIME FH: 0.2 - 1.5 Nm; 0.5 - 4.5 Nm.
• PRO FH: 0.05 - 0.25 Nm; 0.2 - 1.5 Nm; 0.5 - 4.5 Nm; 2.5 - 13.5 Nm.
• ESD FH: 0.05 - 0.25 Nm; 0.2 - 1.5 Nm; 0.5 - 4.5 Nm; 2.5 - 13.5 Nm.

Sicherheitsaspekte & Normen

• Der Drehmomentschrauber ist nach DIN EN ISO 6789 angegeben (rückführbar auf Nationale Normale).
• Für Typ PRIME FH ist eine Abweichung von ±10% vom eingestellten Wert ohne Zertifikat angegeben.
• Durch die Durchrutschfunktion ist ein Überziehen der Schraube technisch ausgeschlossen.

Technische Daten

Lieferumfang

• Drehmomentschrauber Typ PGNS FS
• Lieferung in stabiler Kartonage

Passende Artikel/Zubehör

• Bit-Steckschlüsselbox 1/4" (GEDORE) – passende Bits/Steckschlüssel für die 1/4"-Aufnahme.
• Zubehör 1/4 Zoll (GEDORE) – Adapter, Verbindungsteile und Steckleisten für 1/4"-Anwendungen.
• Steckschlüssel-Satz 1/4 Zoll UD 20 (GEDORE) – kompaktes Set für typische 1/4"-Schraubfälle.

Produktbild

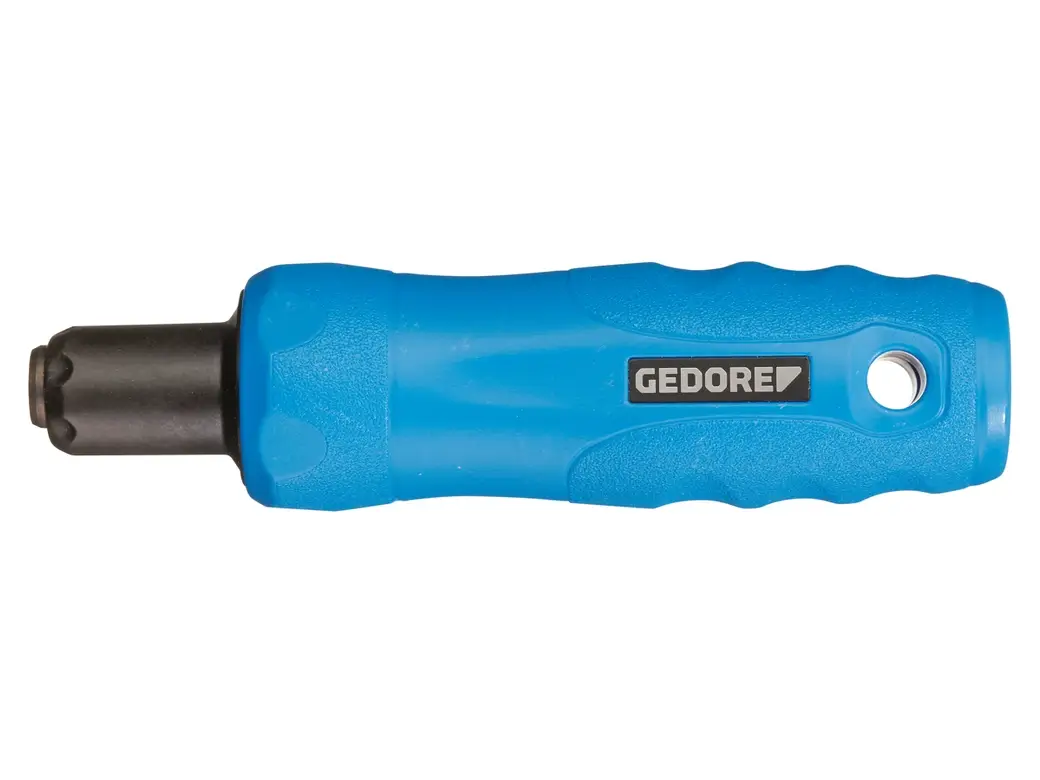

Abbildung eines passenden GEDORE Drehmomentschraubers (Beispielbild).
