Kleingebinderegal mit verz. Wannen

LaCont Kleingebinderegal mit verz. Wannen

Das LaCont Kleingebinde-Gefahrstoffregal KG-GR ermöglicht die übersichtliche Lagerung wassergefährdender, entzündbarer oder aggressiver Flüssigkeiten in einer passend zum Medium gewählten Ausführung. Höhenverstellbare Lagerebenen und kombinierbare Grund- und Anbaufelder erlauben die Anpassung an unterschiedliche Gebinde und Lagerbestände.

Erweiterbares Regalsystem mit Grund- und Anbaufeldern
Flexible Ausstattung mit Wannenböden oder Gitterrostebenen
Werkstoffauswahl aus verzinktem Stahl, PE-Einsätzen oder Edelstahl 1.4301
Höhenverstellung im 25-mm-Raster für unterschiedliche Gebindehöhen
Bis zu 200 kg Fachlast bei gleichmäßig verteilter Last, abhängig von der Ausführung
Zerlegte Anlieferung zur Selbstmontage
Zusätzliche Lagerebenen als passendes Zubehör erhältlich

8 Artikel → Kleingebinderegal mit verz. Wannen

Kleingebinderegal mit verz. Wannen

Anzahl Ebenen
Länge
Regaltyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Kleingebinderegal mit verz. Wannen

Anzahl Ebenen
Länge
Regaltyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Erweiterbares Regalsystem mit Grund- und Anbaufeldern
Flexible Ausstattung mit Wannenböden oder Gitterrostebenen
Werkstoffauswahl aus verzinktem Stahl, PE-Einsätzen oder Edelstahl 1.4301
Höhenverstellung im 25-mm-Raster für unterschiedliche Gebindehöhen
Bis zu 200 kg Fachlast bei gleichmäßig verteilter Last, abhängig von der Ausführung
Zerlegte Anlieferung zur Selbstmontage
Zusätzliche Lagerebenen als passendes Zubehör erhältlich

Informationen: Kleingebinderegal mit verz. Wannen

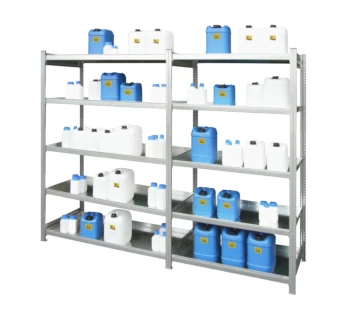

Das LaCont KG-GR in W-Ausführung ist ein erweiterbares Regalsystem zur geordneten Lagerung wassergefährdender Flüssigkeiten in Kleingebinden. Jede Lagerebene besitzt einen verzinkten Wannenboden, der austretende Flüssigkeiten auf der jeweiligen Ebene aufnehmen kann. Die Ausstattung besteht aus einer unteren Auffangwanne und drei oder vier darüber angeordneten Wannenböden.

Grund- und Anbaufelder ermöglichen den Aufbau und die Erweiterung einer Regalreihe. Die Baureihen KG-GR 100 und KG-GR 130 sind miteinander kombinierbar. Beispielsweise bildet R71-2101-D das Grundfeld des KG-GR 100 / 5W, während R71-2102-D das zugehörige Anbaufeld ist.

Alle Regalteile und Wannenböden sind verzinkt; Aussteifungstraversen stabilisieren die Konstruktion. Die Höhenverstellung im 25-mm-Raster erleichtert die Anpassung an unterschiedlich hohe Gebinde. Jede Ebene trägt 200 kg bei gleichmäßig verteilter Last. Die Lieferung erfolgt zerlegt zur Selbstmontage.

Die Auffangvolumina betragen je nach Baureihe 30 l oder 35 l je Ebene. Angaben wie 5 × 30 l beschreiben fünf getrennte Wannen. Für die sichere Belegung ist deshalb die Rückhaltung auf jeder einzelnen Ebene zu beurteilen.

Einsatzbereiche

Produktion und Instandhaltung: übersichtliche Lagerung wassergefährdender Betriebsstoffe in Kanistern und anderen Kleingebinden.
Werkstätten: geordnete Aufbewahrung geeigneter Flüssigkeiten entsprechend ihren Gefahreneigenschaften.
Chemische Betriebe: Lagerung von Kleingebinden bei nachgewiesener Beständigkeit der verzinkten Wannen gegenüber dem jeweiligen Medium.

Technische Merkmale der W-Ausführungen

Merkmal	Ausführung und Bedeutung
Marke	LaCont
Produktreihe	KG-GR, Kleingebinde-Gefahrstoffregale
Ausführung	W, mit Wannenböden auf jeder Lagerebene
Vorgesehener Einsatz	Lagerung wassergefährdender Flüssigkeiten in Kleingebinden
Regalsystem	Grundfelder und Anbaufelder; Baureihen 100 und 130 miteinander kombinierbar
Anzahl der Lagerebenen	4 oder 5, einschließlich der unteren Auffangwanne
Unterste Lagerebene	1 verzinkte Auffangwanne
Obere Lagerebenen	3 oder 4 verzinkte Wannenböden, abhängig vom Modell
Auffangvolumen je Ebene	30 l bei KG-GR 100 / W; 35 l bei KG-GR 130 / W
Tragfähigkeit je Lagerebene	200 kg bei gleichmäßig verteilter Last
Maximale Feldlast	1200 kg; die Tragfähigkeit jeder einzelnen Ebene ist zusätzlich einzuhalten
Ebenenverstellung	Höhenverstellbar im Raster von 25 mm
Werkstoff und Oberfläche	Verzinkter Stahl; Regalteile und Wannenböden verzinkt
Stabilisierung	Aussteifungstraversen
Auffangwanne	Laut Hersteller entsprechend AwSV, mit Ü-Zeichen gemäß StawaR
Anlieferung	Zerlegt zur Selbstmontage
Zusätzliche Lagerebenen	R71-2108-D für KG-GR 100 / W; R71-2109-D für KG-GR 130 / W

Varianten und Artikelzuordnung

4W und 5W unterscheiden sich durch die Anzahl der Lagerebenen. Das Grundfeld bildet den Ausgangspunkt der Regalreihe; das zugehörige Anbaufeld erweitert sie.

Typ	Lagerebenen insgesamt	Untere Ebene	Obere Ebenen	Auffangvolumina je Feld	Grundfeld	Anbaufeld
KG-GR 100 / 4W	4	1 Auffangwanne	3 Wannenböden	4 × 30 l, getrennt je Ebene	R71-2181-D	R71-2182-D
KG-GR 100 / 5W	5	1 Auffangwanne	4 Wannenböden	5 × 30 l, getrennt je Ebene	R71-2101-D	R71-2102-D
KG-GR 130 / 4W	4	1 Auffangwanne	3 Wannenböden	4 × 35 l, getrennt je Ebene	R71-2183-D	R71-2184-D
KG-GR 130 / 5W	5	1 Auffangwanne	4 Wannenböden	5 × 35 l, getrennt je Ebene	R71-2103-D	R71-2104-D

Artikeldaten der genannten Beispiele

Artikelnummer	Typ	Regalart	EAN	Gewicht	Nutzbarkeit
R71-2101-D	KG-GR 100 / 5W	Grundfeld	4260139970315	55 kg	Beidseitig
R71-2102-D	KG-GR 100 / 5W	Anbaufeld	4260139970322	50 kg	Beidseitig

Montage und praktische Nutzung

Selbstmontage: Die Regale werden zerlegt geliefert; die Aussteifungstraversen gehören zur stabilisierenden Konstruktion.
Anpassbare Ebenen: Das 25-mm-Raster ermöglicht auf die Gebindehöhen abgestimmte Abstände.
Beidseitiger Zugriff: Die genannten Grund- und Anbaufelder KG-GR 100 / 5W ermöglichen bei entsprechender Aufstellung den Zugriff von beiden Regalseiten.
Erweiterung: Passende Anbaufelder ergänzen die Regalreihe; zusätzliche Wannenböden schaffen weitere Stellflächen.
Beladung: Lasten gleichmäßig verteilen und Fachlast sowie maximale Feldlast gemeinsam einhalten. Zusätzliche Ebenen erhöhen die zulässige Feldlast nicht.
Sonderausführungen: Pulverbeschichtete Stützprofile, abweichende Regalgrößen und Wannenböden mit größerem Auffangvolumen sind für die verzinkte Baureihe auf Anfrage erhältlich.

Sicherheitsaspekte und Regelwerke

Regelwerk oder Auswahlkriterium	Bedeutung im Einsatz
AwSV	Regelt Anlagen zum Umgang mit wassergefährdenden Stoffen. Für Fass- und Gebindelager behandelt § 31 unter anderem geeignete, dicht verschlossene Behälter und die Bemessung der Rückhaltung. Das erforderliche Rückhaltevolumen ist anhand der konkreten Lageranlage und ihrer Belegung zu bestimmen.
StawaR und Ü-Zeichen	Die Stahlwannen-Richtlinie betrifft Auffangwannen aus Stahl bis 1000 l für wassergefährdende Stoffe. Das vom Hersteller angegebene Ü-Zeichen weist die Übereinstimmung der Auffangwanne mit dieser Richtlinie aus. Der Herstellerkatalog verweist hierzu auf MVV TB Nr. C2.15.12.
Getrennte Rückhaltung je Ebene	Angaben wie 4 × 30 l oder 5 × 35 l bezeichnen einzelne Wannenvolumina. Die Rückhaltung ist für die tatsächlich auf der jeweiligen Ebene gelagerten Gebinde zu beurteilen.
TRGS 510	Soweit die gelagerten Flüssigkeiten Gefahrstoffe sind, konkretisiert die TRGS 510 Anforderungen an deren Lagerung in ortsbeweglichen Behältern. Stoffeigenschaften und Mengen bestimmen die erforderlichen Maßnahmen, unter anderem zu Lagerort, Brandschutz und Zusammenlagerung.
Gefährdungsbeurteilung	Die Lagerbedingungen anhand der Stoffeinstufung, des aktuellen Sicherheitsdatenblatts, der Lagermengen und der örtlichen Bedingungen festlegen.
Werkstoffbeständigkeit	Die Beständigkeit von verzinktem Stahl gegenüber dem konkreten Lagermedium prüfen. Für aggressive Medien stehen innerhalb der KG-GR-Baureihe auch Ausführungen mit PE-Einsätzen zur Verfügung; deren Eignung bleibt stoffabhängig.

Passende Artikel/Zubehör

LaCont Artikel	Artikelnummer	Zuordnung und Nutzen
KG-GR 100 / 5W Anbaufeld	R71-2102-D	Erweitert das Grundfeld R71-2101-D um ein Feld mit fünf Wannenebenen.
Zusätzliche Wannenboden-Lagerebene	R71-2108-D	Passend für KG-GR 100 / W; ergänzt eine Stellfläche mit 30 l Auffangvolumen.
Zusätzliche Wannenboden-Lagerebene	R71-2109-D	Passend für KG-GR 130 / W; ergänzt eine Stellfläche mit 35 l Auffangvolumen.
