Regal mit Gitterrostböden und AW

LaCont Regal mit Gitterrostböden und AW

Das LaCont Kleingebinde-Gefahrstoffregal KG-GR ermöglicht die übersichtliche Lagerung entzündbarer Flüssigkeiten in Kleingebinden. Eine untere Auffangwanne (AW) übernimmt die Rückhaltung, während drei oder vier Gitterrostebenen zusätzliche Stellflächen bieten.

Erweiterbar: kombinierbare Grund- und Anbaufelder
Flexible Einteilung: höhenverstellbare Ebenen im 25 mm-Raster
Hohe Tragfähigkeit: 200 kg je Ebene bei gleichmäßig verteilter Last
Maximale Feldlast: 1200 kg unter Einhaltung der Ebenenlasten
Rückhaltung: 30 l oder 35 l Auffangvolumen je nach Variante
Verzinkte Ausführung: Regalteile, Auffangwanne und Gitterroste
Stabile Konstruktion: Aussteifungstraversen
Selbstmontage: zerlegte Anlieferung

8 Artikel → Regal mit Gitterrostböden und AW

Regal mit Gitterrostböden und AW

Anzahl Ebenen
Länge
Regaltyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Regal mit Gitterrostböden und AW

Anzahl Ebenen
Länge
Regaltyp
Artikel-Nr.:

Preis

exkl. 19% MwSt.

zzgl. Fracht und Verpackung

Artikel wurde hinzugefügt!

Artikel-Nr.:		-













Anzahl:		*

Erweiterbar: kombinierbare Grund- und Anbaufelder
Flexible Einteilung: höhenverstellbare Ebenen im 25 mm-Raster
Hohe Tragfähigkeit: 200 kg je Ebene bei gleichmäßig verteilter Last
Maximale Feldlast: 1200 kg unter Einhaltung der Ebenenlasten
Rückhaltung: 30 l oder 35 l Auffangvolumen je nach Variante
Verzinkte Ausführung: Regalteile, Auffangwanne und Gitterroste
Stabile Konstruktion: Aussteifungstraversen
Selbstmontage: zerlegte Anlieferung

Informationen: Regal mit Gitterrostböden und AW

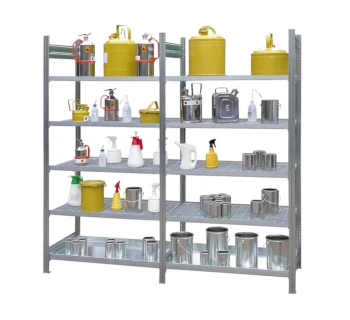

Die KG-GR-G-Ausführungen dienen zur geordneten Lagerung entzündbarer Flüssigkeiten in Kleingebinden. Eine verzinkte Auffangwanne bildet die unterste Lagerebene; darüber stehen je nach Variante drei oder vier verzinkte Gitterrostebenen zur Verfügung. Die Rückhaltung erfolgt über die gemeinsame untere Auffangwanne.

Grundfelder und Anbaufelder ermöglichen den Aufbau und die Erweiterung von Regalzeilen. Die Baureihen KG-GR 100 und KG-GR 130 sind miteinander kombinierbar und unterscheiden sich in Regalbreite und Auffangvolumen. Damit lässt sich die Lagerorganisation an Gebinde und vorhandenen Lagerraum anpassen.

Die höhenverstellbaren Ebenen im 25 mm-Raster erleichtern die Anpassung an unterschiedliche Gebindehöhen. Aussteifungstraversen stabilisieren die Konstruktion. Sämtliche Regalteile, Wannenböden und Gitterroste sind verzinkt; die Anlieferung erfolgt zerlegt zur Selbstmontage.

Artikelzuordnung: Die Katalognummer des Grundfelds KG-GR 100 / 4G lautet R71-2190-D. Das zugehörige Anbaufeld wird unter R71-2191-D geführt.

Einsatzbereiche

Werkstätten und Lackierbetriebe: Lagerung geeigneter entzündbarer Flüssigkeiten in Kleingebinden, abgestimmt auf deren Gefahreneigenschaften.
Produktion und Instandhaltung: übersichtliche Lagerorganisation für Betriebsstoffe in Kanistern und anderen Behältern.
Chemische Betriebe: Kleingebindelagerung unter Berücksichtigung von Werkstoffbeständigkeit und Zusammenlagerungsanforderungen.

Gemeinsame technische Merkmale

Merkmal	Ausführung
Hersteller	LaCont
Baureihe	KG-GR 100 / 130, Ausführung G
Vorgesehene Lagerung	Entzündbare Flüssigkeiten in Kleingebinden
Regalmodule	Grundfelder und Anbaufelder
Unterste Lagerebene	1 verzinkte Auffangwanne je Feld
Obere Lagerebenen	3 oder 4 verzinkte Gitterroste, abhängig von der Variante
Ebenen insgesamt	4 oder 5, einschließlich der unteren Auffangwanne
Auffangvolumen	30 l bei KG-GR 100; 35 l bei KG-GR 130
Tragfähigkeit je Lagerebene	200 kg bei gleichmäßig verteilter Last
Maximale Feldlast	1200 kg; die zulässige Ebenenlast gilt zusätzlich
Höhenverstellung	25 mm-Raster
Oberfläche	Alle Regalteile, Wannenböden und Gitterroste verzinkt
Stabilisierung	Aussteifungstraversen
Auffangwanne	Herstellerangabe: entsprechend AwSV, mit Ü-Zeichen gemäß StawaR
Anlieferung	Zerlegt zur Selbstmontage
Erweiterbarkeit	Grund- und Anbaufelder sowie die Baureihen 100 und 130 miteinander kombinierbar

Varianten und Artikelnummern

Die Bezeichnungen 4G und 5G kennzeichnen die Gesamtzahl der Lagerebenen. Die fünfte Ebene ergänzt eine Stellfläche; das Auffangvolumen der unteren Wanne bleibt innerhalb derselben Baureihe gleich.

Typ	Untere Ebene	Obere Ebenen	Auffangvolumen	Grundfeld	Anbaufeld
KG-GR 100 / 4G	1 Auffangwanne	3 Gitterroste	1 × 30 l	R71-2190-D	R71-2191-D
KG-GR 100 / 5G	1 Auffangwanne	4 Gitterroste	1 × 30 l	R71-2110-D	R71-2111-D
KG-GR 130 / 4G	1 Auffangwanne	3 Gitterroste	1 × 35 l	R71-2192-D	R71-2193-D
KG-GR 130 / 5G	1 Auffangwanne	4 Gitterroste	1 × 35 l	R71-2112-D	R71-2113-D

Für die Baureihe nennt LaCont außerdem Sonderausführungen mit pulverbeschichteten Stützprofilen, abweichenden Regalgrößen sowie angepassten Wannenlösungen und höherem Auffangvolumen.

Montage und Nutzung

Die zerlegt gelieferten Module zur Selbstmontage aufbauen und die vorgesehenen Aussteifungstraversen einbauen.
Eine Regalzeile mit einem Grundfeld beginnen und durch passende Anbaufelder erweitern.
Die Ebenenhöhen im 25 mm-Raster auf die Gebinde abstimmen.
Lasten gleichmäßig verteilen und sowohl die Ebenentragfähigkeit als auch die maximale Feldlast einhalten.
Bei zusätzlichen Gitterrosten weiterhin Feldlast und Auffangvolumen der vorhandenen Konstruktion berücksichtigen.

Sicherheitsaspekte und Regelwerke

Regelwerk oder Sicherheitsaspekt	Bedeutung im Einsatz
TRGS 510	Gilt für die Lagerung von Gefahrstoffen in ortsbeweglichen Behältern und konkretisiert die Gefahrstoffverordnung. Schutzmaßnahmen sind anhand von Stoffeigenschaften, Lagermengen und Lagerbedingungen festzulegen.
Brand- und Explosionsschutz	Bei entzündbaren Flüssigkeiten die zutreffenden Anforderungen der TRGS 510 an Lagerung, Brandschutz, Explosionsschutz und Zusammenlagerung berücksichtigen.
Gefährdungsbeurteilung	Einstufung und Kennzeichnung der Stoffe sowie aktuelle Sicherheitsdatenblätter für die Auswahl des Lagerortes und der Schutzmaßnahmen heranziehen.
AwSV	Bei wassergefährdenden Lagermedien das erforderliche Rückhaltevolumen für die konkrete Anlage bestimmen. AwSV § 31 regelt außerdem Anforderungen an dicht verschlossene Behälter und Verpackungen.
StawaR und Ü-Zeichen	Die Stahlwannen-Richtlinie stellt Anforderungen an Stahlauffangwannen. Das Ü-Zeichen kennzeichnet deren Übereinstimmung mit der Richtlinie. Der Katalog verweist hierzu auf MVV TB Nr. C2.15.12.
Gemeinsame Rückhaltung	Für die Belegung eines Feldes ist die untere Auffangwanne mit 30 l oder 35 l maßgebend. Die Anzahl der Gitterrostebenen vervielfacht dieses Volumen nicht.
Werkstoffbeständigkeit	Die Verträglichkeit des Lagermediums mit dem verzinkten Stahl prüfen und die Auswahl auf den konkreten Stoff abstimmen.

Passende Artikel/Zubehör

Für die Erweiterung einer Regalzeile die oben zugeordneten LaCont-Anbaufelder verwenden. Zusätzliche Gitterrostebenen sind passend zur jeweiligen Baureihe erhältlich.

Zubehör	Artikelnummer	Passende Varianten	Verwendung
Zusätzliche Gitterrost-Lagerebene	R71-2118-D	KG-GR 100 / 4G und 100 / 5G	Ergänzende Stellfläche; zulässige Ebenen- und Feldlast einhalten.
Zusätzliche Gitterrost-Lagerebene	R71-2119-D	KG-GR 130 / 4G und 130 / 5G	Ergänzende Stellfläche; vorhandenes Auffangvolumen bei der Belegung berücksichtigen.
