LaCont Kombilab DIN EN 14470-1 (Typ 90)
Die LaCont Kombilab Typ 90 / 600 KL und Typ 90 / 1200 KL kombinieren einen Typ-90-Sicherheitsschrank für entzündbare Flüssigkeiten mit zusätzlichen getrennten Lagerbereichen für weitere Gefahrstoffgruppen. Der Typ-90-Bereich ist nach DIN EN 14470-1 ausgeführt und wird je nach Variante durch Giftfach, Säure-/Laugenbereich, PE-Auszugswannen und technische Lüftungsanschlüsse ergänzt.
- Typ 90 nach DIN EN 14470-1
- Mehr als 90 Minuten Feuerwiderstand
- Getrennte Lagerbereiche für unterschiedliche Gefahrstoffgruppen
- Giftfach bei Typ 90 / 600 KL
- Säure-/Laugenbereich bei Typ 90 / 1200 KL
- 4 oder 6 PE-Auszugswannen je nach Variante
- 22 l Bodenwanne
Die LaCont Kombilab Typ 90 / 600 KL und Typ 90 / 1200 KL kombinieren einen Typ-90-Sicherheitsschrank für entzündbare Flüssigkeiten mit zusätzlichen getrennten Lagerbereichen für weitere Gefahrstoffgruppen. Der Typ-90-Bereich ist nach DIN EN 14470-1 ausgeführt und wird je nach Variante durch Giftfach, Säure-/Laugenbereich, PE-Auszugswannen und technische Lüftungsanschlüsse ergänzt.
- Typ 90 nach DIN EN 14470-1
- Mehr als 90 Minuten Feuerwiderstand
- Getrennte Lagerbereiche für unterschiedliche Gefahrstoffgruppen
- Giftfach bei Typ 90 / 600 KL
- Säure-/Laugenbereich bei Typ 90 / 1200 KL
- 4 oder 6 PE-Auszugswannen je nach Variante
- 22 l Bodenwanne
Informationen: Kombilab DIN EN 14470-1 (Typ 90)
Die LaCont KOMBILAB Typ 90 verbinden einen geprüften Sicherheitsschrank für entzündbare Flüssigkeiten mit zusätzlichen, getrennten Lagerbereichen für weitere Gefahrstoffe. Der Typ-90-Bereich ist nach DIN EN 14470-1 geprüft und bietet eine Feuerwiderstandsfähigkeit von mehr als 90 Minuten.
Beim Typ 90 / 600 KL wird der Sicherheitsschrank durch ein separates Giftfach mit Plexiglastür ergänzt. Der Typ 90 / 1200 KL kombiniert den Typ-90-Bereich dagegen mit einem separaten Säure-/Laugenschrank mit PE-Auszugswannen und bietet damit eine kompakte Lösung für mehrere getrennt zu lagernde Gefahrstoffgruppen.
Technische Merkmale
| Merkmal | Typ 90 / 600 KL | Typ 90 / 1200 KL |
|---|---|---|
| Sicherheitsschrank | Typ 90 für entzündbare Flüssigkeiten | Typ 90 für entzündbare Flüssigkeiten |
| Norm | DIN EN 14470-1 | DIN EN 14470-1 |
| Feuerwiderstand | >90 Minuten | >90 Minuten |
| GS-geprüfte Sicherheit | Ja | Ja |
| Isolierung | Nach DIN 4102 | Nach DIN 4102 |
| Außenkorpus | Stahlblech, pulverbeschichtet RAL 7035 lichtgrau | Stahlblech, pulverbeschichtet RAL 7035 lichtgrau |
| Innenkorpus | HPL-beschichtete Platten, RAL 7035 | HPL-beschichtete Platten, RAL 7035 |
| Bodenabschlussschiene | Edelstahl, Niro-Raute | Edelstahl, Niro-Raute |
| Einlegeböden Typ-90-Bereich | 2 Stück | 3 Stück |
| Höhenverstellung | 64-mm-Raster | 64-mm-Raster |
| Bodenwanne | 22 l Auffangvolumen | 22 l Auffangvolumen |
| Erste Lagerebene | Lochblechabdeckung | Lochblechabdeckung |
| Zusätzlicher Lagerbereich | Giftfach mit Plexiglastür | Säure-/Laugenschrank mit PE-Auszugswannen |
| Lüftungsanschluss | Zentral DN 80 auf dem Schrankdach | Zentral DN 80 auf dem Schrankdach |
| Erdungsanschluss | Entsprechend TRBS 2153 | Entsprechend TRBS 2153 |
| Verschluss | Zylinderschloss | Zylinderschloss |
| Nivellierung | Nivellierfüße | Nivellierfüße |
| Türfeststellanlage | Vorhanden | Vorhanden |
| Thermische Türschließung | Automatische Selbstschließung bei Temperaturanstieg auf ≤50 °C | Automatische Selbstschließung bei Temperaturanstieg auf ≤50 °C |
| Zu- und Abluftkanäle | Automatische Schließung bei 70 °C ±10 °C | Automatische Schließung bei 70 °C ±10 °C |
Einsatzbereiche
- Laboratorien: getrennte Lagerung unterschiedlicher Gefahrstoffgruppen direkt am Arbeitsplatz
- Forschung und Entwicklung: Lagerung entzündbarer Flüssigkeiten und weiterer Laborchemikalien
- Chemische Industrie: strukturierte Lagerung von Prozess- und Betriebschemikalien
- Qualitätssicherung: kompakte Gefahrstofflagerung in getrennten Schranksegmenten
- Typ 90 / 600 KL: besonders geeignet, wenn zusätzlich ein separates Giftfach benötigt wird
- Typ 90 / 1200 KL: besonders geeignet für die Kombination mit einem separaten Säure-/Laugenbereich
Varianten Typ 90 / 600 KL
Die Ausführungen KL1 und KL2 unterscheiden sich durch die Inneneinrichtung des Giftfachs. Zusätzlich ist der Türanschlag links oder rechts erhältlich.
| Schranktyp | Giftfach | Türanschlag | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| Typ 90 / 600 KL1 | 1 Zwischenboden | Links | 245 kg | B80-2886-A |
| Typ 90 / 600 KL1 | 1 Zwischenboden | Rechts | 245 kg | B80-2887-A |
| Typ 90 / 600 KL2 | 1 Drehtellereinsatz | Links | 250 kg | B80-2888-A |
| Typ 90 / 600 KL2 | 1 Drehtellereinsatz | Rechts | 250 kg | B80-2889-A |
Varianten Typ 90 / 1200 KL
Beim Typ 90 / 1200 KL unterscheiden sich die Modelle durch die Anzahl der PE-Auszugswannen und die Türausführung des Säure-/Laugenbereichs. Die Tür des Typ-90-Sicherheitsschrankes ist je Variante in RAL 7035 lichtgrau oder RAL 1007 narzissengelb erhältlich.
| Schranktyp | Säure-/Laugenbereich | Ausführung | Gewicht | RAL 7035 | RAL 1007 |
|---|---|---|---|---|---|
| Typ 90 / 1200 KL7 | 4 PE-Auszugswannen | Geschlossene Türen | 426 kg | B80-2618-A | B80-2624-A |
| Typ 90 / 1200 KL8 | 6 PE-Auszugswannen | Geschlossene Türen | 432 kg | B80-2619-A | B80-2625-A |

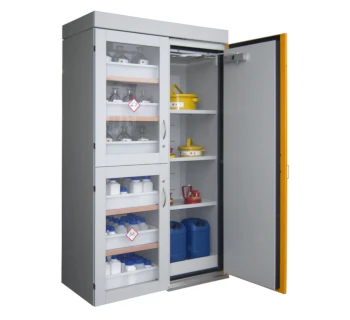

| Typ 90 / 1200 KL9 GL | 6 PE-Auszugswannen | Plexiglastüren | 437 kg | B80-2620-A | B80-2626-A |
Sicherheitsaspekte und Normen
Der Bereich zur Lagerung entzündbarer Flüssigkeiten ist als Typ 90 nach DIN EN 14470-1 geprüft und zugelassen und bietet eine Feuerwiderstandsfähigkeit von mehr als 90 Minuten. Die Typ-90-Klassifizierung bezieht sich ausdrücklich auf den Sicherheitsschrank für entzündbare Flüssigkeiten.
Der Betrieb erfolgt im Anwendungsbereich der TRGS 510; laut Hersteller ist der Typ-90-Sicherheitsschrank auch ohne technische Abluft zugelassen. Die Kennzeichnung erfolgt nach DIN EN 14470-1, TRGS 510, ISO 3864 und ASR A1.3.
Die Bodenwanne mit 22 l Auffangvolumen ist entsprechend der AwSV ausgeführt und besitzt ein Ü-Zeichen gemäß Stahlwannenrichtlinie (StawaR). Der Erdungsanschluss entsprechend TRBS 2153 unterstützt die Vermeidung elektrostatisch bedingter Zündquellen.
Lieferumfang und Inneneinrichtung
| Komponente | Typ 90 / 600 KL | Typ 90 / 1200 KL |
|---|---|---|
| Bodenwanne | 1 Stück, 22 l | 1 Stück, 22 l |
| Lochblechabdeckung | 1 Stück als erste Lagerebene | 1 Stück als erste Lagerebene |
| Einlegeböden | 2 Stück | 3 Stück |
| Giftfach | Plexiglastür mit Zwischenboden oder Drehtellereinsatz | – |
| PE-Auszugswannen | – | 4 oder 6 Stück je nach Variante |
| Montageblende | – | RAL 7035 lichtgrau |
Passende Artikel/Zubehör
| Zubehör | Funktion |
|---|---|
| Abluftventilator | Zur technischen Entlüftung über den vorhandenen DN-80-Anschluss |
