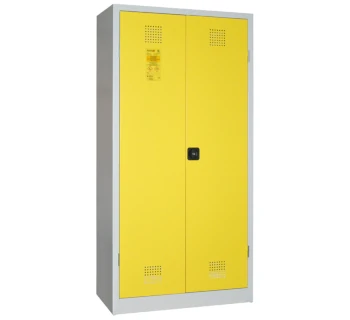

Die LaCont Chemikalienschränke CHS sind für die sichere und vorschriftsmäßige Lagerung nicht entzündbarer Gefahrstoffe und Chemikalien in Arbeitsräumen ausgelegt. Die Baureihe verbindet einen robusten Stahlblechkorpus mit mehreren Auffangebenen, abschließbaren Plexiglastüren und einer Anschlussmöglichkeit für eine technische Abluft.
Der einwandige Korpus besteht aus Qualitätsstahlblech und ist hochwertig in RAL 7035 lichtgrau pulverbeschichtet. Für die Plexiglastüren stehen die Farbtöne RAL 7035 lichtgrau, RAL 5015 himmelblau, RAL 1018 zinkgelb und RAL 3000 feuerrot zur Auswahl.
Die transparenten Plexiglastüren ermöglichen eine Sichtkontrolle des Schrankinhalts bei geschlossenen Türen und lassen sich über ein zentrales Zylinderschloss verschließen. Lüftungsöffnungen in den Türen dienen der Zuluftführung, während sich auf der Schrankdecke ein Abluftanschluss DN 80 für die Verbindung mit einer geeigneten technischen Abluftanlage befindet.
Serienmäßig verfügen die Schränke über 3 wannenförmige Einlegewannen aus pulverbeschichtetem Stahlblech sowie eine untere Auffangwanne aus 3 mm Stahlblech. Die Einlegewannen sind kippgesichert, im Raster von 25 mm höhenverstellbar und jeweils mit bis zu 50 kg belastbar.
Die Auffangwanne und die Einlegewannen schaffen getrennte Rückhalteebenen für die eingelagerten Gebinde. Für aggressive Medien stehen zusätzlich passende PE-Einsätze für die Auffangwanne und die Einlegewannen zur Verfügung.
Technische Merkmale
- Einsatz: Lagerung nicht entzündbarer Gefahrstoffe und Chemikalien in Arbeitsräumen
- Korpus: Qualitätsstahlblech in einwandiger Bauweise
- Korpusfarbe: RAL 7035 lichtgrau
- Oberfläche: hochwertige Pulverbeschichtung
- Türen: Plexiglastüren
- Türfarben: RAL 7035, RAL 5015, RAL 1018 oder RAL 3000
- Verschluss: zentrales Zylinderschloss
- Zuluft: Lüftungsöffnungen in den Türen
- Abluftanschluss: DN 80 auf der Schrankdecke
- Einlegewannen: 3 Stück aus pulverbeschichtetem Stahlblech
- Tragkraft: 50 kg je Einlegewanne
- Verstellung: im Raster von 25 mm
- Sicherung: Einlegewannen kippgesichert
- Auffangwanne: 3 mm Stahlblech, pulverbeschichtet RAL 7035
- Optional: Lochblechabdeckung, zusätzliche Einlegewanne, PE-Einsätze und Schließfach
Einsatzbereiche
Die CHS Chemikalien- und Giftschränke sind für Arbeitsbereiche vorgesehen, in denen nicht entzündbare Chemikalien und Gefahrstoffe übersichtlich, verschließbar und mit Rückhaltemöglichkeiten gelagert werden sollen.
- Laboratorien: geordnete Lagerung unterschiedlicher Chemikalien in Kleingebinden
- Forschung und Entwicklung: zentrale Aufbewahrung regelmäßig benötigter Stoffe
- Qualitätssicherung: Lagerung von Chemikalien für Analyse- und Prüfprozesse
- Industrie und Produktion: sichere Bereitstellung geeigneter Betriebschemikalien
- Werkstätten und Instandhaltung: kontrollierte Lagerung nicht entzündbarer Betriebsstoffe
- Technische Arbeitsräume: Lagerung mit Anschlussmöglichkeit an eine technische Abluftanlage
Einlegewannen und Auffangsystem
Die serienmäßigen Einlegewannen EW bestehen aus Stahlblech und sind in RAL 7035 lichtgrau pulverbeschichtet. Jede Einlegewanne besitzt ein Auffangvolumen von 20 l, ist kippgesichert und mit bis zu 50 kg belastbar.
Durch die Höhenverstellung im 25-mm-Raster können die Lagerebenen an unterschiedliche Gebindehöhen angepasst werden. Dadurch lässt sich der Innenraum flexibel und strukturiert nutzen.
Im unteren Bereich befindet sich eine Auffangwanne AW aus 3 mm Stahlblech. Je nach Schrankvariante beträgt deren Auffangvolumen 30 l oder 39 l.
Für die Lagerung aggressiver Medien sind passende PE-Einsätze für die Auffangwanne und die Einlegewannen erhältlich. Dadurch kann die Werkstoffbeständigkeit für entsprechende Medien angepasst werden.
Bedienerfreundlichkeit
Die Plexiglastüren ermöglichen eine Sichtkontrolle des Schrankinhalts, ohne den Schrank öffnen zu müssen. Dies erleichtert die Bestandskontrolle und die schnelle Zuordnung eingelagerter Gebinde.
Die höhenverstellbaren Einlegewannen ermöglichen eine bedarfsgerechte Innenraumaufteilung. Unterschiedlich hohe Gebinde können dadurch auf mehreren getrennten Auffangebenen organisiert werden.
Das zentrale Zylinderschloss ermöglicht ein kontrolliertes Verschließen des Schranks. Der DN-80-Abluftanschluss auf der Schrankdecke erleichtert die Einbindung in eine vorhandene technische Abluftführung.
Varianten und Unterschiede
Die CHS-Baureihe mit Plexiglastüren umfasst die Varianten CHS 600 P-GL, CHS 950 P-GL und CHS 1200 P-GL. Sie unterscheiden sich insbesondere durch Türanzahl, Auffangvolumen der unteren Auffangwanne und Eigengewicht.
| Schranktyp |
Türen |
Auffangvolumen |
Gewicht |
Einlegewannen |
| CHS 600 P-GL |
1 Plexiglastür, DIN rechts |
AW 1 x 30 l / EW 3 x 20 l |
58 kg |
3 |
| CHS 950 P-GL |
2 Plexiglastüren |
AW 1 x 30 l / EW 3 x 20 l |
76 kg |
3 |
| CHS 1200 P-GL |
2 Plexiglastüren |
AW 1 x 39 l / EW 3 x 20 l |
100 kg |
3 |
Der CHS 600 P-GL ist als eintürige Ausführung mit DIN-rechtem Türanschlag ausgeführt. Die Varianten CHS 950 P-GL und CHS 1200 P-GL verfügen über zwei Plexiglastüren.
Beim CHS 600 P-GL und CHS 950 P-GL besitzt die untere Auffangwanne ein Auffangvolumen von 30 l. Beim CHS 1200 P-GL stehen 39 l zur Verfügung.
Türfarben und Artikelnummern
Der Außenkorpus ist bei allen Varianten in RAL 7035 lichtgrau ausgeführt. Die Plexiglastüren stehen in vier unterschiedlichen Farbvarianten zur Verfügung.
| Türfarbe |
CHS 600 P-GL |
CHS 950 P-GL |
CHS 1200 P-GL |
| RAL 7035 lichtgrau |
B80-6176-A |
B80-6216-A |
B80-6187-A |
| RAL 5015 himmelblau |
B80-6177-A |
B80-6182-A |
B80-6188-A |
| RAL 1018 zinkgelb |
B80-6178-A |
B80-6183-A |
B80-6189-A |
| RAL 3000 feuerrot |
B80-6180-A |
B80-6185-A |
B80-6191-A |
Sicherheitsaspekte und Normen
Die CHS Chemikalien- und Giftschränke sind für die Lagerung von nicht entzündbaren Gefahrstoffen und Chemikalien vorgesehen. Sie sind deshalb von Sicherheitsschränken mit definiertem Feuerwiderstand für entzündbare Flüssigkeiten zu unterscheiden.
Die untere Auffangwanne ist entsprechend der AwSV ausgeführt. Die AwSV regelt in Deutschland Anforderungen an Anlagen zum Umgang mit wassergefährdenden Stoffen und ist insbesondere für die sichere Rückhaltung solcher Flüssigkeiten relevant.
Für die Auffangwanne wird ein Ü-Zeichen gemäß Stahlwannenrichtlinie (StawaR) angegeben. Die StawaR beschreibt Anforderungen an Auffangwannen aus Stahl, die als Rückhalteeinrichtungen für wassergefährdende Stoffe eingesetzt werden.
Die Herstellerunterlagen führen außerdem MVV TB Nr. C2.15.12 sowie Bezüge zu DIBt Berlin und TÜV Nord Systems auf.
Der Abluftanschluss DN 80 ermöglicht die Einbindung in eine geeignete technische Abluftanlage. Die tatsächlich erforderliche Be- und Entlüftung richtet sich nach den gelagerten Gefahrstoffen und den betrieblichen Anforderungen.
Bei aggressiven Medien ist insbesondere die Werkstoffverträglichkeit zu beachten. Für diesen Einsatz sind PE-Einsätze für Auffang- und Einlegewannen vorgesehen.
Passende Artikel/Zubehör
Für die CHS Chemikalien- und Giftschränke steht umfangreiches Zubehör zur Anpassung der Lager- und Auffangebenen sowie für aggressive Medien zur Verfügung.
| Zubehör |
CHS 600 P-GL |
CHS 950 P-GL |
CHS 1200 P-GL |
| Einlegewanne aus Stahlblech RAL 7035 |
B80-6135-A |
B80-2826-A |
B80-6127-A |
| Lochblechabdeckung für Auffangwanne RAL 7035 |
B80-6520-A |
B80-6521-A |
B80-6522-A |
| PE-Einsatz für Auffangwanne |
B80-6136-A |
B80-2828-A |
B80-6129-A |
| PE-Einsatz für Einlegewanne |
B80-6137-A |
B80-2830-A |
B80-6128-A |
| Schließfach aus Stahlblech RAL 7035 |
B80-6138-A |
B80-6243-A |
B80-6254-A |
Die PE-Einsätze sind speziell für die Lagerung aggressiver Medien vorgesehen. Zusätzliche Einlegewannen erweitern die nutzbaren Lager- und Auffangebenen, während die Lochblechabdeckung eine Stellfläche oberhalb der unteren Auffangwanne schafft.
