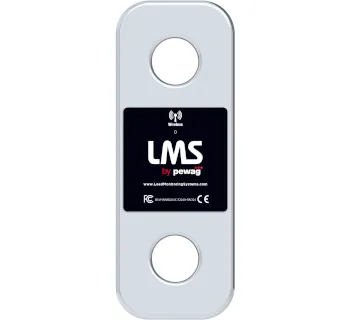

pewag Meßsystem Load Links LL

Das pewag Zugkraftmessgerät Load Links ist ein robustes Zugkraftmesssystem für die präzise und zuverlässige Überwachung von Zuglasten in Hebeanwendungen. Durch die leichte, hochfeste Aluminiumkonstruktion eignet sich das System besonders für mobile Einsätze und kann je nach Anforderung als kabelgebundene oder drahtlose Ausführung eingesetzt werden.

Die Load Links sind für ein breites Anwendungsspektrum in Industrie, Marine, Offshore und auf Wunsch auch Subsea ausgelegt. Jede Einheit wird lastgeprüft und zertifiziert; zudem stehen ATEX-Ausführungen für die Zonen 0, 1 und 2 sowie passende Telemetrie-Displays, Datenlogging-Software und Transportkoffer zur Verfügung.

Einsatzbereiche

• Hebezeugtechnik: Überwachung von Lasten im Laststrang bei Hebevorgängen
• Industrie & Instandhaltung: Kontrolle definierter Zugkräfte bei Montage-, Prüf- und Wartungsarbeiten
• Marine & Offshore: robuste Lastüberwachung in rauen Umgebungen
• Prüf- und Testanwendungen: dokumentierte Kraftmessung bei Lastversuchen
• Mobile Einsätze: geeignet, wenn ein leichtes und gleichzeitig hoch belastbares Messsystem benötigt wird

Konstruktion & technische Merkmale

• Bauart: Load Link zur Zugkraftmessung in Hebeanwendungen
• Werkstoff: leichtes, hochfestes Aluminium
• Oberfläche: hartanodisiert, ausgelegt für marine Umgebungen
• Messgenauigkeit: < 0.5 % der aufgebrachten Last
• Wiederholgenauigkeit: < +/- 0.1 % der aufgebrachten Last
• Sicherheitsfaktor: 5:1
• Umgebungsrating: IP67
• Funkreichweite: bis 800 m bei freier Sicht
• Funktechnik: 2.4 GHz, lizenzfrei, mit interner Antenne
• Sendetakt: 900 ms (Standard)
• Betriebstemperatur: -20°C bis +70°C
• Kabelversion: steckbare Verbindung mit 15 m, 4-adrigem geschirmtem PUR-Kabel

Varianten & Unterschiede

Die Load Links sind standardmäßig in einem Kapazitätsbereich von 1 t bis 500 t verfügbar. Die Varianten unterscheiden sich vor allem in der Tragfähigkeit, im Eigengewicht, in der Energieversorgung sowie in der Wahl zwischen Wireless, Cabled, ATEX und auf Anfrage auch Subsea.

Beispielhafte Standardgrößen

Signaloptionen & Systemintegration

• Wireless mit interner Antenne
• Matched Telemetry Displays für mobile Anzeige
• Datenlogging-Software LMS-LOG100 zur Echtzeitüberwachung von bis zu 100 Lastmessgeräten
• Exportformate: JSON und CSV
• Analoge Ausgangssignale: 4-20 mA, 0-5 VDC, 0-10 VDC
• Digitale Ausgangssignale: RS232 und RS485

Sicherheitsaspekte & Normen

• Lasttest vor Auslieferung: Jede Einheit wird lastgeprüft und zertifiziert.
• Sicherheitsfaktor 5:1: ausgelegt für einen definierten Sicherheitsabstand im Betrieb.
• Working Load Link (WLL): Das System ist dafür ausgelegt, mit einem WLL gleicher Kapazität angeschlagen und betrieben zu werden.
• Normbezug: Im Datenblatt ist die Rückführbarkeit und Sicherheitskonformität nach BS EN ISO 7500-1:2004 sowie die Maschinenrichtlinie 2006/42/EC angegeben.
• ATEX: Ex-Ausführungen sind für Zone 0, Zone 1 und Zone 2 verfügbar; die konkrete Auswahl muss passend zur Einsatzumgebung erfolgen.
• Prüfung vor Einsatz: Lastmessgerät, Anschlagpunkte, Schäkel und Verbindungselemente sind vor der Verwendung auf Beschädigung, sicheren Sitz und Eignung für die tatsächliche Last zu prüfen.

Bedienerfreundlichkeit

• Leichtbauweise aus Aluminium: vorteilhaft für mobile Anwendungen und häufige Ortswechsel
• Portable Displays: Messwerte können mobil und praxisnah abgelesen werden
• Transportkoffer mit Schaumstofffächern: geordnete und geschützte Aufbewahrung von Load Link, Telemetrie-Display, Ersatzbatterien sowie bei kabelgebundenen Varianten auch der Anschlussleitung

Passende Artikel/Zubehör

• Matched Telemetry Displays: für mobile Anzeige und Überwachung der Messwerte
• Datenlogging-Software LMS-LOG100: für Echtzeitüberwachung, Dokumentation und Export der Daten
• Transportkoffer: je nach Tragfähigkeitsbereich als Kunststoff- oder Sondertransportkoffer
• Passende Schäkel: abgestimmt auf die jeweilige Tragfähigkeitsklasse
• ATEX-Ausführungen: für Ex-Bereiche mit geeigneter Geräteauswahl
