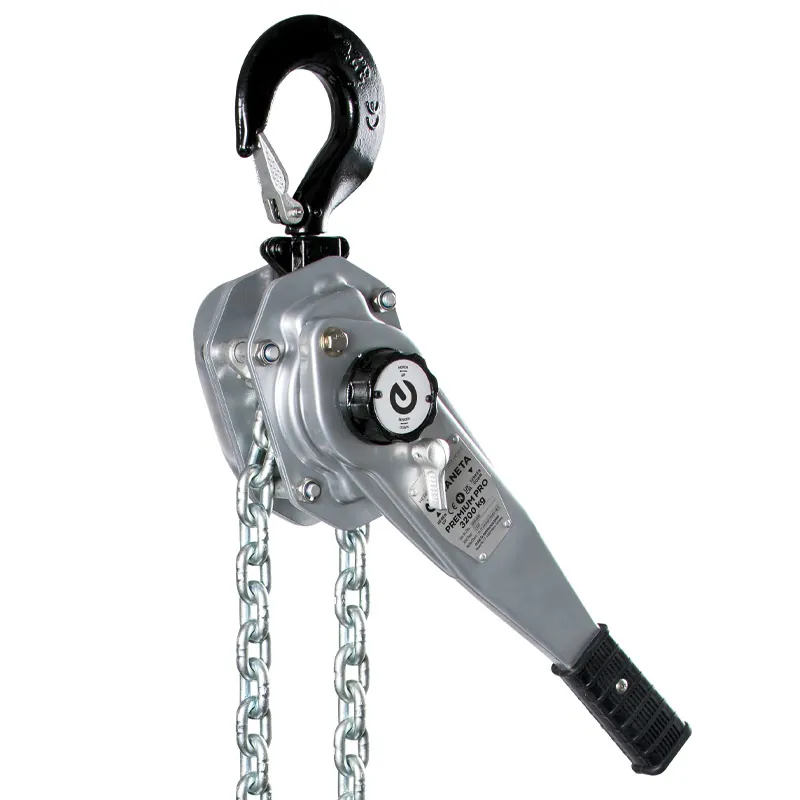

Planeta Hebelzug PREMIUM PRO

Der Planeta Hebelzug PREMIUM PRO ist die nächste Entwicklungsstufe des zuverlässigen PREMIUM-Hebelzuges. Durch deutliche Gewichtsersparnis verbessert sich das Handling im Einsatz, gleichzeitig wurde der Rahmen gegenüber der Vorgängergeneration verstärkt und die Bauweise bleibt sehr robust.

Eine Freilaufschaltung ermöglicht das einfache Durchziehen der unbelasteten Lastkette auf die gewünschte Einsatzlänge. Der Standardhub beträgt 1.5 m, Mehrhub ist auf Wunsch in jeder Länge lieferbar.

Produktbeschreibung

Der Hebelzug ist ein handbetriebenes Hebezeug zum Heben, Senken und Halten von Lasten sowie zum kontrollierten Spannen in Montage- und Instandhaltungsprozessen. Der PREMIUM PRO ist für den professionellen, häufigen Einsatz ausgelegt und kombiniert kompakte Bauform mit sicherheitsrelevanten Komponenten wie Sicherheitslastdruckbremse und Hakensicherungen.

Das Gerät verfügt über eine Sicherheitsbremse mit zwei Sperrklinken, eine integrierte Kettenführung sowie ein großes, griffiges und geschlossenes Handrad. Verbindungsteile sind galvanisiert, das Gehäuse ist pulverbeschichtet (im Datenblatt: RAL 9022) für Korrosionsschutz.

Zur zusätzlichen Betriebssicherheit gehört ein robustes Kettenendstück, das nicht mit der Lastkette durch das Gerät gezogen werden kann. Der Handhebel bleibt dank Ratschenprinzip in jeder Lage im Eingriff; ein extra gesicherter Handgriff unterstützt die sichere Bedienung.

Einsatzbereiche

• Industrie: Montage, Demontage und Positionieren von Maschinen- und Anlagenkomponenten
• Instandhaltung: Spannen, Ausrichten und Halten von Baugruppen in Werkstatt und Betrieb
• Baustelle & Handwerk: mobile Hebe- und Spannanwendungen mit kompaktem Gerät
• Freileitungsbau (anwendungsabhängig): Einsatz mit zusätzlicher Lastkettensicherung (Kettensperrschloss) bei Stillstandszeiten unter Last/Spannung
• Ladungssicherung (anwendungsabhängig): als zugelassenes Gerät gemäß EN 12195-3 (siehe Abschnitt Sicherheit & Normen)

Varianten & Unterschiede

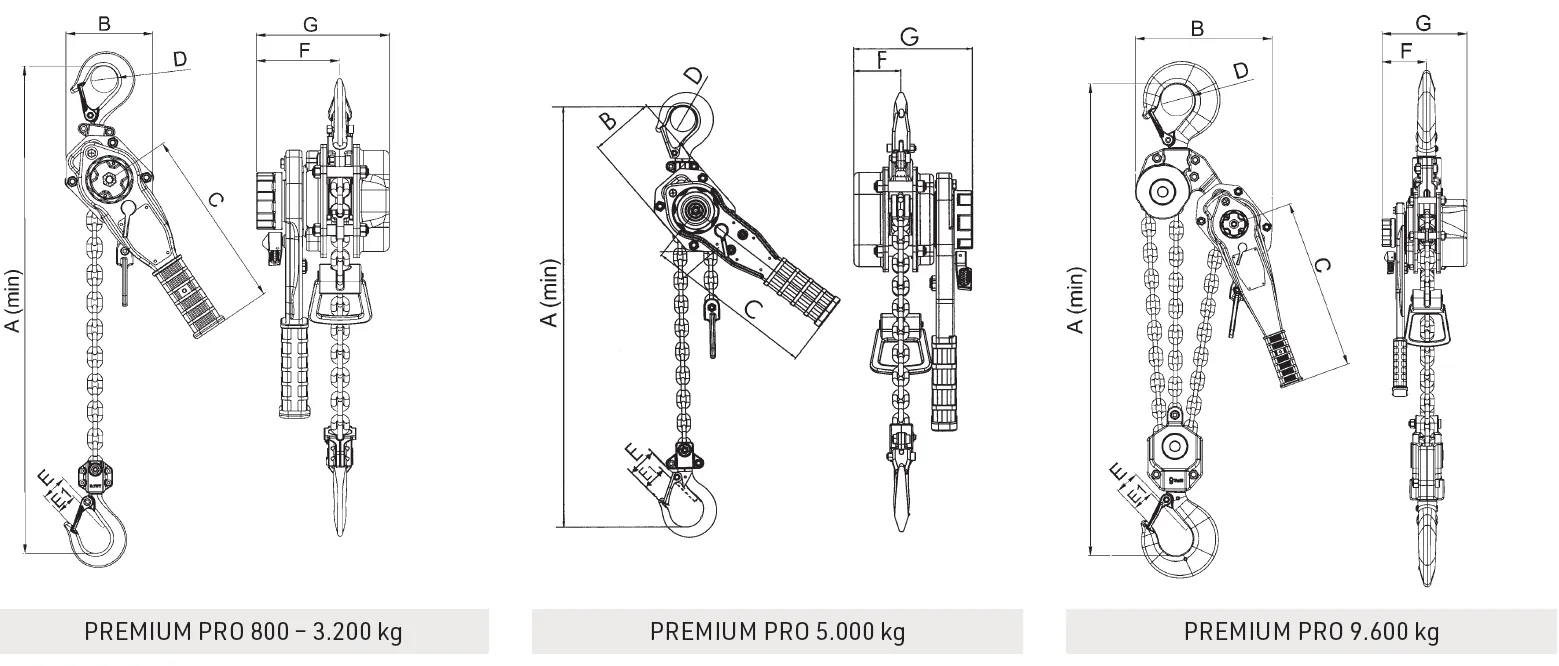

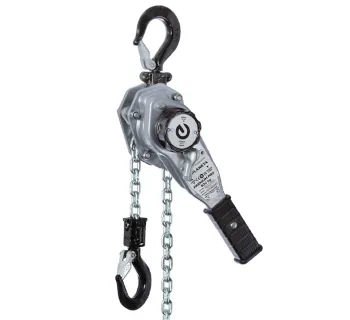

Der Hebelzug PREMIUM PRO ist in Tragfähigkeiten von 800 kg bis 9600 kg verfügbar. Je nach Ausführung unterscheiden sich insbesondere Anzahl der Kettenstränge, Kettengröße, erforderliche Hebelkraft sowie das Gewicht.

• 1-strängig bis 5000 kg Tragfähigkeit
• Ab 6400 kg mit 2 bzw. 3 Kettensträngen (ausführungsabhängig)
• Lastkette aus Grad 100 (bei Kettengröße 9 x 27)
• 5.0 t-Ausführung: im Datenblatt mit Hinweis chromatiert

Sicherheit & Normen

Normen & Einordnung

• DIN EN 13157: Der Hebelzug wird in der Betriebsanleitung im Kontext der Kennzeichnungspflichten nach dieser Norm für handbetriebene Krane eingeordnet.
• DIN EN 818-7-T: Die Lastkette ist vergütet und galvanisiert und wird als Kette nach DIN EN 818-7-T angegeben.
• EN 12195-3: Der PREMIUM PRO ist zur Ladungssicherung zugelassen. Wird das Gerät zur Ladungssicherung eingesetzt, darf es anschließend nicht mehr zum vertikalen Bewegen von Lasten verwendet werden.

Sicherheitsfunktionen

• Sicherheitsbremse mit zwei Sperrklinken
• Überlastsicherung: serienmäßig einstellbar; werksseitig auf ca. 125% der Nennlast eingestellt (Einstellung nur durch autorisierte Personen)
• Gegossene Hakensicherung sowie Hakenmaulsicherung
• Integrierte Kettenführung und optionales Kettensperrschloss gegen Durchrutschen der Lastkette
• Sicherheits-Kettenendstück als zusätzlicher Durchzugsstopp

Betriebssicherheit im Einsatz

• Freilauf nicht betätigen, wenn eine Last angehängt ist.
• Lasten kontrolliert anheben und senken; Schrägzug und Pendeln vermeiden.
• Gerät nicht zur Personenbeförderung verwenden; nicht unter schwebenden Lasten aufhalten.
• Umgebung: Betrieb im Bereich -20 °C bis +50 °C; Luftfeuchtigkeit bis 100% oder weniger, jedoch nicht unter Wasser.

Hinweis zum Kettenfreilauf

Das Freischalten des Tragmittels (Öffnen des Bremssystems) kann nur unter geringer Last möglich sein. Mindestlasten: bei WLL ≤ 1000 kg mindestens 30 kg, bei WLL > 1000 kg mindestens 3% der WLL.

Bedienung

Für die Kettenlänge im unbelasteten Zustand den Umschalthebel auf Neutral (N) stellen und die Kette auf die gewünschte Einsatzlänge durchziehen. Zum Heben den Umschalthebel auf Heben stellen, die Bremse über das Handrad vorspannen und den Handhebel pumpend betätigen; zum Senken entsprechend auf Senken umschalten.

Technische Daten

Passende Artikel/Zubehör

Für den professionellen Einsatz lassen sich die Geräte praxisrelevant erweitern, z. B. über Mehrhub, ein Kettensperrschloss als zusätzliche Lastkettensicherung sowie einen optionalen RFID-Chip für die digitale Betriebsmittelprüfung. Die Bestellnummern sind abhängig von der jeweiligen Tragfähigkeit.

Zubehör-Übersicht

Das optionale Kettensperrschloss verhindert ein Durchrutschen der Lastkette durch das Hubgehäuse und kann bei Stillstandszeiten unter Last/Spannung als zusätzliche Sicherung eingesetzt werden.
