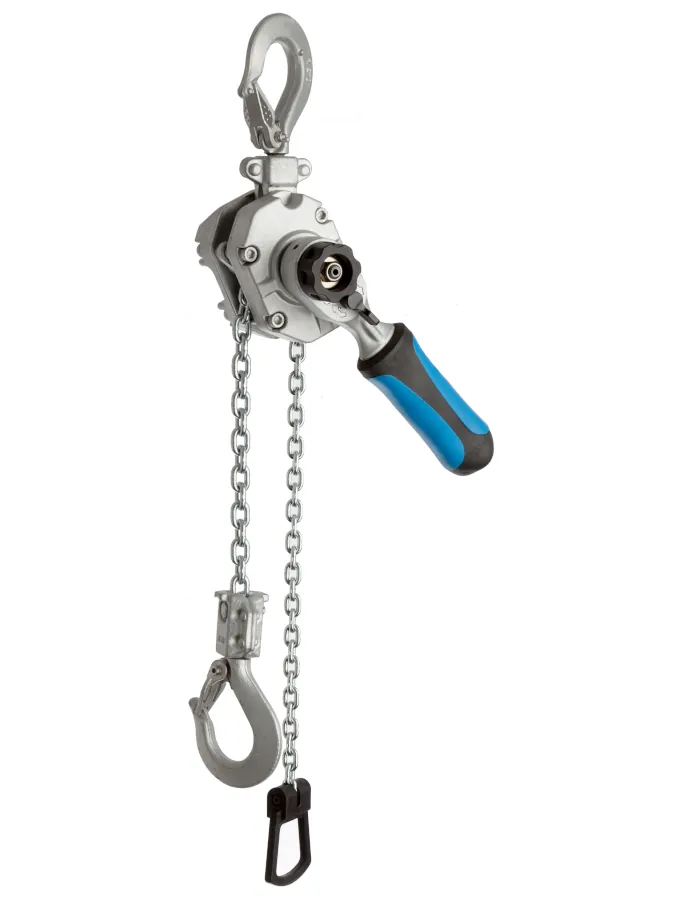

Planeta Aluminium-Hebelzug PAH

Der Planeta Aluminium-Hebelzug PAH ist ein kompakter, leichter Hebelzug für den mobilen Einsatz in Industrie und Service. Das geschlossene, formschöne Aluminium-Druckgussgehäuse schützt die inneren Bauteile vor Verschmutzung und unterstützt damit den zuverlässigen Betrieb im Arbeitsalltag.

Für sicheres Handling ist der PAH mit zwei robusten Hakensicherungen ausgestattet. Ein robustes Kettenendstück dient als zusätzliche Sicherheit, da die Kette so nicht durch das Gerät gezogen werden kann.

Ein Freischalthebel ermöglicht das schnelle Durchziehen der Kette im unbelasteten Zustand. Der Einsatz ist in Umgebungstemperaturen von -20 °C bis +60 °C möglich.

Einsatzbereiche

Als Handhebezeug eignet sich der PAH für typische Aufgaben rund um Montage, Instandhaltung und Serviceeinsätze – besonders dann, wenn ein leichtes, transportables Gerät benötigt wird.

• Industrie & Anlagenservice: Montagearbeiten, Positionieren und Ausrichten von Komponenten
• Instandhaltung: Arbeiten an Maschinen und Aggregaten bei begrenztem Platz
• Baustelle & Handwerk: mobile Einsätze mit wechselnden Einsatzorten
• Werkstatt: punktuelle Hebe- und Positionieraufgaben im Arbeitsbereich

Varianten & Unterschiede

Der Aluminium-Hebelzug PAH ist in fünf Tragfähigkeiten verfügbar: 250 kg, 500 kg, 800 kg, 1600 kg und 3200 kg – jeweils mit 1 Kettenstrang. Unterschiede ergeben sich u. a. in Hebelkraft, Kettengröße und Gewicht.

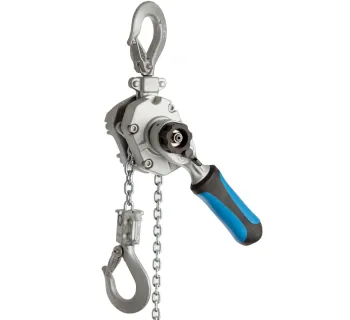

• 250 kg / 500 kg: Handhebel mit Gummihandgriff für besseren Grip (nur bei diesen Tragfähigkeiten)
• 3200 kg: Kettengröße 9 x 27 mm mit Hinweis Grad 100

Sicherheit & Normen

Die Lastkette ist vergütet und galvanisiert und wird als Kette nach DIN EN 818-7-T angegeben – eine Norm für Rundstahlketten im Hebeeinsatz.

Hakensicherungen an den Haken sowie das Kettenendstück unterstützen die Betriebssicherheit, indem ungewolltes Aushängen bzw. Durchziehen der Kette verhindert werden soll.

Technische Daten

Ausführung	Tragfähigkeit	Kettenstrang	Standardhub	Kettengröße	Hebelkraft (bei Nennlast)	Gewicht (mit Standardhub)	Artikel-Nr.	EAN/GTIN
PAH 250	250 kg	1	1.5 m	3 x 9 mm	17 daN	ca. 1.6 kg	PLA-G10460	4250450435532
PAH 500	500 kg	1	1.5 m	4 x 12 mm	20 daN	ca. 2.7 kg	PLA-G10461	4250450435549
PAH 800	800 kg	1	1.5 m	5.6 x 17 mm	22 daN	ca. 5.1 kg	PLA-G10462	4250450435556
PAH 1600	1600 kg	1	1.5 m	7.1 x 21 mm	25 daN	ca. 7.6 kg	PLA-G10463	4250450435563
PAH 3200	3200 kg	1	1.5 m	9 x 27 mm (Grad 100)	34 daN	ca. 14.7 kg	PLA-G10464	4250450435570

Lieferumfang

• Praktische Tragetasche inklusive bei den Modellen PAH 250 und PAH 500

Passende Artikel/Zubehör

Für die Anpassung an Prüforganisation und Einsatzfall sind passende Optionen verfügbar.
