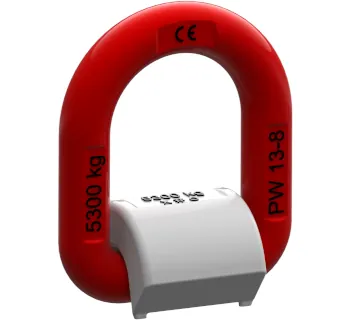

pewag Anschweißpunkt PLE/N Eta
Der Anschweißpunkt PLE/N Eta von pewag ist eine hochfeste Anschlagöse der Güteklasse 8 zum dauerhaften Anschweißen an Stahlkonstruktionen und Bauteilen und dient als definierter Hebe- (optional Zurr-) Punkt. Der Ring bleibt frei beweglich und der rote Bügel soll nach dem Schweißen ohne Klemmen 180° schwenkbar sein, um die Anschlagrichtung praxisgerecht auszurichten.
- Güteklasse 8 für robuste Anwendungen in der Anschlagtechnik
- Zum Anschweißen als dauerhafter, definierter Anschlagpunkt
- Frei beweglicher Ring für flexibles Einhängen von Anschlagmitteln
- 180° schwenkbarer Bügel (nach dem Schweißen) für angepasste Lastausrichtung
- Varianten in 6 Größen für unterschiedliche Tragfähigkeiten (WLL)
Der Anschweißpunkt PLE/N Eta von pewag ist eine hochfeste Anschlagöse der Güteklasse 8 zum dauerhaften Anschweißen an Stahlkonstruktionen und Bauteilen und dient als definierter Hebe- (optional Zurr-) Punkt. Der Ring bleibt frei beweglich und der rote Bügel soll nach dem Schweißen ohne Klemmen 180° schwenkbar sein, um die Anschlagrichtung praxisgerecht auszurichten.
- Güteklasse 8 für robuste Anwendungen in der Anschlagtechnik
- Zum Anschweißen als dauerhafter, definierter Anschlagpunkt
- Frei beweglicher Ring für flexibles Einhängen von Anschlagmitteln
- 180° schwenkbarer Bügel (nach dem Schweißen) für angepasste Lastausrichtung
- Varianten in 6 Größen für unterschiedliche Tragfähigkeiten (WLL)
Informationen: Anschweißpunkt PLE/N Eta
Der Anschweißpunkt PLE/N Eta von pewag ist eine hochfeste Anschlagöse der Güteklasse 8 zum dauerhaften Anschweißen an Stahlkonstruktionen, Maschinenteilen oder Fahrzeugaufbauten. Er dient als definierter Hebe- und optionaler Zurrpunkt, an dem Anschlagmittel wie Haken, Kettengehänge oder Rundschlingen sicher eingehängt werden können.
Der Anschlagpunkt ist auf praxisnahe Lastfälle ausgelegt: Der Ring muss beim Einsatz frei beweglich bleiben, und der rote Bügel soll nach dem Schweißen ohne Klemmen 180° schwenkbar sein. Dadurch lässt sich die Anschlagrichtung kontrolliert an den tatsächlichen Kraftverlauf anpassen und das Einhängen wird erleichtert.
Einsatzbereiche
- Maschinenbau: feste Hebepunkte an Baugruppen, Gestellen, Aggregaten und Vorrichtungen.
- Stahl- und Anlagenbau: Anschlagpunkte an Trägern, Rahmen, Plattformen und Schweißkonstruktionen.
- Fahrzeugbau und Aufbauten: Hebe- und Zurrpunkte an Fahrzeugrahmen, Kranaufbauten, Wechselbrücken und Sonderfahrzeugen.
- Instandhaltung / Montage: definierte Anschlagstellen zum sicheren Versetzen und Positionieren schwerer Komponenten.
Unterschiede der Varianten
Die Baureihe umfasst 6 Größen (Code 6 bis 22). Mit zunehmender Größe steigen Nenntragfähigkeit (WLL) und Bauteilgewicht; zusätzlich ändern sich die empfohlenen Schweißnahtabmessungen.
Technische Daten (Typenübersicht)
| Variante | Tragfähigkeit (WLL) | Güteklasse | Gewicht ca. | Artikel-Nr. |
|---|---|---|---|---|
| PLE/N Eta 6 | 1120 kg | 8 | 0.31 kg | PEW4021831 |
| PLE/N Eta 8 | 2000 kg | 8 | 0.4 kg | PEW4021832 |
| PLE/N Eta 10 | 3150 kg | 8 | 0.63 kg | PEW4021833 |
| PLE/N Eta 13 | 5300 kg | 8 | 1.46 kg | PEW4015215 |
| PLE/N Eta 16 | 8000 kg | 8 | 2.3 kg | PEW4021835 |
| PLE/N Eta 22 | 15000 kg | 8 | 5.4 kg | PEW4021836 |
Qualitätsmerkmale
- Ring hält in jeder Position (leichteres Einhängen, definierte Ausrichtung).
- Belastbarkeit in alle Richtungen (Last kann praxisnah ausgerichtet werden, innerhalb der zulässigen Anschlagarten).
Tragfähigkeit nach Anschlagart
Die Tragfähigkeiten gelten als max. Transportgewicht je nach Anschlagart/Strangzahl und Neigungswinkel. Angegeben ist außerdem ein Sicherheitsfaktor 4.
Belastungstabelle (WLL in kg)
| Code | 1-strängig 0° | 1-strängig 90° | 2-strängig 0° | 2-strängig 90° | 2-strängig 0°–45° | 2-strängig 45°–60° | 3/4-strängig 0°–45° | 3/4-strängig 45°–60° | 2-strängig asym. | 3/4-strängig asym. |
|---|---|---|---|---|---|---|---|---|---|---|
| PLE/N 6 | 1120 | 1120 | 2240 | 2240 | 1500 | 1120 | 2300 | 1600 | 1120 | 1120 |
| PLE/N 8 | 2000 | 2000 | 4000 | 4000 | 2800 | 2000 | 4200 | 3000 | 2000 | 2000 |
| PLE/N 10 | 3150 | 3150 | 6300 | 6300 | 4400 | 3150 | 6600 | 4700 | 3150 | 3150 |
| PLE/N 13 | 5300 | 5300 | 10600 | 10600 | 7400 | 5300 | 11200 | 7900 | 5300 | 5300 |
| PLE/N 16 | 8000 | 8000 | 16000 | 16000 | 11300 | 8000 | 16900 | 12000 | 8000 | 8000 |
| PLE/N 22 | 15000 | 15000 | 30000 | 30000 | 21000 | 15000 | 31800 | 22500 | 15000 | 15000 |
Sicherheitsaspekte & Normen
- Nur durch fachkundige Personen verwenden; vor Erstinbetriebnahme visuell prüfen und vor jedem Gebrauch auf sichtbare Schäden sowie Leichtgängigkeit prüfen.
- Last nur in vorgegebener Richtung und innerhalb der Tragfähigkeit gemäß Tabelle anschlagen.
- Nicht überlasten; beschädigte Anschlagpunkte nicht verwenden.
- Nicht über Ecken/Kanten belasten, keine Personen heben, nicht im Schnürgang verwenden.
- Bei Asymmetrie (ungleiche Neigungswinkel) nur einen Strang als tragend ansetzen.
- Als Zurrpunkt verwendbar: zulässige Zugkraft LC = 2 × WLL; danach darf der Anschlagpunkt nicht mehr zum Heben eingesetzt werden (und umgekehrt).
Konformitätsbezug: Erklärung im Sinne der Maschinenrichtlinie 2006/42/EG; angewandte Normen u. a. EN 1677-1 und EN ISO 12100; zusätzlich wird DGUV GS OA 15-04 genannt.
Temperaturbereich
Zulässige Einsatztemperatur: -20 °C bis 400 °C. Für erhöhte Temperaturen sind Reduktionsfaktoren anzusetzen.
Reduktionsfaktoren
| Temperaturbereich | Reduktionsfaktor | Hinweis |
|---|---|---|
| 200 °C bis 300 °C | 0.9 | -10 % Tragfähigkeit |
| 300 °C bis 400 °C | 0.75 | -25 % Tragfähigkeit |
Montagehinweise (Schweißen)
Für Schweißarbeiten ist eine gültige Qualifikation nach EN 287 bzw. EN ISO 9606-1 gefordert. Der Schweißbereich muss sauber sein (Fett, Öl, Farbe, Zunder entfernen). Die Schweißeignung des Grundwerkstoffes und die Gesamtbauteilsicherheit liegen in der Verantwortung des ausführenden Schweißbetriebs.
- Werkstoff (Anschweißbügel): S355 J2 G3.
- Kontakt zwischen rotem Bügel und Schweißgut ausschließen.
- Schweißarbeiten nach DIN EN ISO 14341; Beispiel-Zusätze: MAG-Draht ISO 14341 G3Si1 / AWS A5.18 ER70S-6; Stabelektrode EN ISO 2560 A (u. a. E 42 …) bzw. AWS E7018-1 / E8018-G.
- Schweißgut in den vollen Schweißquerschnitt einbringen.
- Nach dem Schweißen muss der Bügel ohne Klemmen 180° schwenkbar sein.
Schweißnahtausführung (Richtwerte)
| Ausführung | Schweißnahtmaß | Länge | Volumen (ca.) | Hinweis |
|---|---|---|---|---|
| PLE 6 | HV 8 + a3 | 2 × 35 mm | ≈ 3.5 cm3 | Abstandsnoppen für Wurzelnaht ca. 2–3 mm |
| PLE 8 | HV 9 + a3 | 2 × 37 mm | ≈ 4.0 cm3 | |
| PLE 10 | HV 10 + a4 | 2 × 40 mm | ≈ 5.5 cm3 | |
| PLE 13 | HV 14 + a4 | 2 × 50 mm | ≈ 13.0 cm3 | |
| PLE 16 | HV 17 + a5 | 2 × 64 mm | ≈ 20.0 cm3 | |
| PLE 22 | HV 24 + a6 | 2 × 90 mm | ≈ 67.0 cm3 |
Wartung, Prüfung, Reparatur
- Mindestens jährliche Prüfung durch sachkundige Person; bei häufigem Einsatz wird zusätzlich eine Rissprüfung (empfohlen alle 2 Jahre) genannt.
- Auszuscheiden bei Bruch, Kerben, Rissen, Verformungen, unzulässiger Hitzeeinwirkung sowie bei Verschleiß/Korrosion von mehr als 10 % des Querschnitts.
- Es dürfen nur pewag Originalteile verwendet werden; Anlieferzustand nicht verändern (keine mechanische Bearbeitung, keine Wärme- oder schädliche Oberflächenbehandlung).
- Reparaturschweißen und Wärmebehandlungen sind verboten.
Produktbild
Passende Artikel/Zubehör
- Anschlagketten (Kettengehänge passend zur Tragfähigkeit, 1- bis 4-strängig).
- Schäkel als Verbindungselement zwischen Anschlagpunkt und Anschlagmittel.
- Hebezeuge (z. B. Elektrokettenzüge) für wiederkehrende Hubvorgänge in Montage- und Fertigungsbereichen.
Links & Downloads
Alle 6 Größen in einer Übersicht.
Zur TOMANRO-TypenseiteSicherheit, Schweißen, Prüfung kompakt.
PDF öffnenDirektlinks zu den Varianten
Für kompakte Baugruppen bis 1120 kg.
Zur ProduktseiteUniverseller Hebepunkt bis 2000 kg.
Zur ProduktseiteRobuste Ausführung bis 3150 kg.
Zur ProduktseiteFür schwere Lasten bis 5300 kg.
Zur ProduktseiteSchwerlast-Hebepunkt bis 8000 kg.
Zur ProduktseiteMaximale Tragfähigkeit bis 15000 kg.
Zur ProduktseitePassende Kategorien
Kettengehänge für passende Anschlagarten.
Zur KategorieVerbindungselemente für die Anschlagtechnik.
Zur KategorieHebezeuge für wiederkehrende Hubvorgänge.
Zur Kategorie
Abmessungen Anschweißpunkt PLE/N Eta
| Anschweißpunkt PLE/N Eta | Tragfähigkeit (kg) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | g (mm) | h (mm) | l (mm) |
|---|---|---|---|---|---|---|---|---|---|
