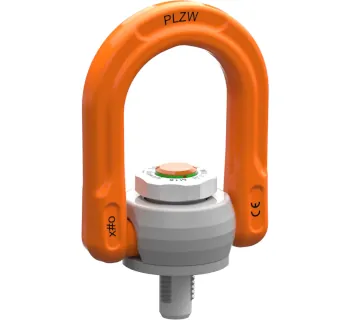

pewag Anschlagpunkt rapid PLZW-R

Der pewag Anschlagpunkt PLZW-R rapid ist ein anschraubbarer Anschlagpunkt zum Heben und Halten von Lasten, in den Anschlagmittel wie Haken, Schäkel oder Gurte eingehängt werden können. Der Ring ist 360° um die Schraube drehbar und muss vor der Belastung in die zu erwartende Zugrichtung ausgerichtet werden.

Das Modell PLZW-R besitzt ein System zur werkzeuglosen Montage über Druckknopf und verriegelnde Gewindeplatten: Nach dem Einsetzen in die Gewindebohrung werden die Gewindeplatten verriegelt, anschließend wird die Schraube handfest angezogen. Korrekt montiert ist der Anschlagpunkt, wenn die Unterseite vollständig aufliegt und die grüne Verriegelungsanzeige am Druckknopf sichtbar ist.

Einsatzbereiche

Typische Anwendungen sind das Anschlagen von Maschinen- und Stahlbauteilen, Baugruppen und Transportgestellen in Industrie, Instandhaltung, Montage und Werkstatt, wenn ein definierter, wiederholbarer Anschraub-Anschlagpunkt benötigt wird. Der Anschlagpunkt wird direkt in eine geeignete Gewindebohrung am Lastkörper eingebracht, sodass Anschlagmittel sicher eingehängt und geführt werden können.

Varianten

Die Baureihe PLZW-R rapid ist in mehreren Ausführungen mit unterschiedlichen Tragfähigkeiten (WLL) und Gewindegrößen verfügbar. Laut Betriebsanleitung deckt die Serie 0.4 t bis 1.1 t mit M10 bis M16 ab.

Sicherheitsaspekte & Normen

• Belastung nur in zulässiger Richtung: Belastung ausschließlich in der vorgegebenen Richtung und nur bis zur maximalen Tragfähigkeit gemäß Tabelle. Der Ring muss vor dem Heben in Zugrichtung ausgerichtet sein und darf nicht unter Last gedreht werden.
• Materialeinschränkung: Einschrauben ausschließlich in Stahl und Stahlguss; Anwendungen in Leichtmetallen, Kunststoffen, Beton oder ähnlichen Werkstoffen sind unzulässig.
• Stoßbelastung: Stärkere Stöße sind verboten; es gelten Reduktionsfaktoren für mittlere Stöße.
• Temperatur: Zulässige Umgebungstemperatur -20 °C bis +200 °C; außerhalb gelten definierte Reduktionsfaktoren.
• Personen: Nicht zum Heben oder Sichern von Personen verwenden.
• Sicherheitsfaktor: Der Sicherheitsfaktor des Produkts beträgt 5.
• Konformität: Maschinenrichtlinie 2006/42/EG; angewandte Normen/Spezifikationen u. a. EN 1677-1, EN ISO 12100, DGUV GS-HM-36.

Montagehinweise

• Vorbereitung: Gewindebohrung reinigen und auf Beschädigungen prüfen; Anschraubfläche muss eben sein und mindestens den Durchmesser der Auflagefläche besitzen.
• Keine Zwischenlagen: Es dürfen keine zusätzlichen Elemente (z. B. Beilagscheiben) zwischen Anschlagpunkt und Last unterlegt werden.
• Montage ohne Verlängerung: Bei der Montage keine Verlängerung verwenden; nur in einem lehrenhaltigen Muttergewinde verwenden.
• Montageablauf (rapid): Druckknopf gedrückt halten (Gewindeplatten gelöst) → Anschlagpunkt vollständig einstecken → Druckknopf loslassen (Gewindeplatten verriegelt) → Schraube handfest anziehen.
• Dauerhafte Montage: Soll der Anschlagpunkt dauerhaft an der Last bleiben, Schraube mit passendem Werkzeug mit dem Anzugsmoment gemäß Tabelle anziehen.
• Ausrichtung: Nach der Montage Ring in die zu erwartende Belastungsrichtung ausrichten; Anschlagmittel darf den Anschlagpunkt nur am Ring berühren.

Prüfung, Wartung, Reparatur

• Vor jedem Einsatz: Sicht- und Funktionsprüfung (Verformungen, Risse, Gewinde, Druckknopf, Gewindeplatten, vollständiges Anliegen der Auflagefläche, Ring in Belastungsrichtung).
• Regelmäßige Prüfung: Mindestens 1× jährlich durch Hersteller oder sachkundige Person unter Einhaltung der Herstellerangaben.
• Ausscheidekriterien: Bruch/Verformung/Risse, fehlende oder beschädigte Gewindeplatte, unzureichende Verriegelungsfunktion, unleserliche Kennzeichnung, übermäßige Korrosion (> 10 % Querschnittsabnahme), fehlende Dreh-/Klappbarkeit nach Montage.
• Wartung: Reinigung mit feuchtem Tuch, anschließend natürlich trocknen; Gewindeverunreinigungen ggf. mit Drahtbürste entfernen.
• Reparatur: Nur durch Hersteller oder sachkundige Person; Schweißarbeiten und Wärmebehandlungen sind verboten.
