pewag Anschlagpunkt PLOW Omega
Der pewag Anschlagpunkt PLOW Omega ist ein anschraubbarer Anschlagpunkt zum Heben und Halten von Lasten, dessen Ring 360° um die Schraube drehbar ist und vor der Belastung in die zulässige Zugrichtung ausgerichtet werden muss.
- 360° drehbarer Ring zur praxisgerechten Ausrichtung in Belastungsrichtung.
- Sicherheitsfaktor 4.
- Varianten in mehreren Größen mit Gewinde- und WLL-Abstufungen (gemäß Typ).
- Mindesteinschraublänge 1 × M (Stahl, Rm > 360 N/mm²), 1.25 × M (Stahlguss), 2 × M (Aluminium).
- Stoßbelastung: leichte Stöße zulässig (Faktor 1), mittlere Stöße nur mit Faktor 0.7, starke Stöße unzulässig.
- Konformität zur Maschinenrichtlinie 2006/42/EG; Bezug u. a. zu EN 1677-1.
Gewinde
Gewindelänge
Artikel-Nr.:
Der pewag Anschlagpunkt PLOW Omega ist ein anschraubbarer Anschlagpunkt zum Heben und Halten von Lasten, dessen Ring 360° um die Schraube drehbar ist und vor der Belastung in die zulässige Zugrichtung ausgerichtet werden muss.
- 360° drehbarer Ring zur praxisgerechten Ausrichtung in Belastungsrichtung.
- Sicherheitsfaktor 4.
- Varianten in mehreren Größen mit Gewinde- und WLL-Abstufungen (gemäß Typ).
- Mindesteinschraublänge 1 × M (Stahl, Rm > 360 N/mm²), 1.25 × M (Stahlguss), 2 × M (Aluminium).
- Stoßbelastung: leichte Stöße zulässig (Faktor 1), mittlere Stöße nur mit Faktor 0.7, starke Stöße unzulässig.
- Konformität zur Maschinenrichtlinie 2006/42/EG; Bezug u. a. zu EN 1677-1.
Informationen: Anschlagpunkt PLOW Omega
Produktbeschreibung
Der pewag PLOW (winner profilift omega) ist ein anschraubbarer Anschlagpunkt zum Heben und Halten von Lasten. In den Ring können passende Anschlagmittel wie Haken, Schäkel oder Gurte eingehängt werden.
Der Ring ist 360° um die Schraube drehbar und muss vor der Belastung in die erwartete Zugrichtung ausgerichtet werden, um Fehlbelastungen zu vermeiden. Der Sicherheitsfaktor des Produkts beträgt 4.
Einsatzbereiche
- Maschinen- und Anlagenbau: Ein- und Ausbau schwerer Baugruppen an definierten Anschlagstellen.
- Instandhaltung: Wiederkehrendes Anheben/Positionieren von Komponenten in Werkstatt und Betrieb.
- Fertigung & Montage: Temporäre Anschlagpunkte an Bauteilen, Vorrichtungen und Lastaufnahmen.
- Transport- und Handhabungstechnik: Sichere Anbindung von Lasten an Kettengehänge oder textile Anschlagmittel.
Varianten und Unterschiede
Der PLOW Omega ist in mehreren Größen mit unterschiedlichen Gewindegrößen verfügbar. Die Auswahl erfolgt über Gewinde, zulässige Tragfähigkeit (WLL) und das erforderliche Anzugsmoment.
Sicherheitsaspekte & Normen
- Maschinenrichtlinie 2006/42/EG: Konformitätserklärung liegt vor.
- EN 1677-1: Harmonisierte Norm (Einzelteile für Anschlagmittel – Sicherheit), herangezogen für die Auslegung.
- EN ISO 12100: Sicherheit von Maschinen (Risikobeurteilung/Risikominderung).
- DGUV GS-HM-36: Grundsätze für Prüfung und Zertifizierung von Anschlagpunkten (als technische Spezifikation genannt).
Der Anschlagpunkt darf nicht zum Heben oder Sichern von Personen verwendet werden. Vor jedem Einsatz ist auf Verformungen, Risse, Gewindeschäden und die korrekte Dreh-/Funktion zu prüfen.
Bestimmungsgemäßer Gebrauch
Der PLOW dient als Anschlagpunkt zum Anschrauben an Lasten, in den Anschlagmittel zum Heben eingehängt werden können. Zusätzlich kann er als Zurrpunkt genutzt werden; dabei gilt: entweder zum Heben oder zum Zurren verwenden (keine Mischverwendung).
Die Belastung darf nur in der vorgegebenen Belastungsrichtung erfolgen; der Ring ist vor Lastaufnahme in die erwartete Zugrichtung auszurichten. Stärkere Stoßbelastungen sind verboten.
Montagehinweise
- Nur Originalteile: Montage ausschließlich mit pewag Originalteilen (erkennbar an Stempelung/Kennzeichnung).
- Auflagefläche: Muss eben sein und mindestens den Durchmesser der Auflagefläche des Anschlagpunkts besitzen.
- Gewindebohrung: Mittig und rechtwinklig zur Auflagefläche, mit ausreichender Tiefe, sodass die Schraube vollständig eingeschraubt werden kann.
- Gewinde reinigen: Gewindeloch vor Montage reinigen und auf Beschädigungen prüfen.
- Keine Zwischenlagen: Keine zusätzlichen Elemente (z. B. Beilagscheiben) zwischen Anschlagpunkt und Last.
- Mindesteinschraublänge: 1 × M in Stahl (Rm > 360 N/mm²), 1.25 × M in Stahlguss, 2 × M in Aluminium.
- Dauerhafte Montage: Schraube mit Anzugsmoment gemäß Tabelle anziehen; bei Vibrationen ggf. flüssige Gewindesicherung einsetzen.
- Ringfreiheit: Eingehängtes Anschlagmittel muss im Ring frei beweglich sein und den Ringhalter nicht berühren.
Prüfung, Wartung und Lagerung
- Regelmäßige Prüfung: Mindestens jährlich durch eine sachkundige Person; bei häufiger Verwendung zusätzlich Rissprüfung in festen Intervallen (laut Anleitung).
- Reinigung: Bei Bedarf mit feuchtem Tuch reinigen und natürlich trocknen lassen; Gewindeverschmutzungen vorsichtig mit Drahtbürste entfernen.
- Ausscheidekriterien: Bruch, Verformung, Risse, unleserliche Kennzeichnung, Gewindeschäden, übermäßige Korrosion oder eingeschränkte Dreh-/Klappfunktion.
- Lagerung: Gereinigt, getrocknet und gegen Korrosion geschützt lagern; Gewinde mit Schutzkappe/Schutznetz sichern.
Technische Daten (Typenübersicht)
| Typ | Gewinde | Anzugsmoment | WLL 1-str. 0° | WLL 1-str. 90° | WLL 2-str. 0° | WLL 2-str. 90° | WLL 2-str. 0–45° | WLL 2-str. 45–60° | WLL 3/4-str. 0–45° | WLL 3/4-str. 45–60° | WLL 2-str. unsymm. | WLL 3/4-str. unsymm. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLOW 0.4 t | M8 | 10 Nm | 1000 kg | 400 kg | 2000 kg | 800 kg | 560 kg | 400 kg | 840 kg | 600 kg | 400 kg | 400 kg |
| PLOW 0.8 t | M10 | 15 Nm | 1400 kg | 800 kg | 2800 kg | 1600 kg | 1130 kg | 800 kg | 1690 kg | 1200 kg | 800 kg | 800 kg |
| PLOW 1.2 t | M12 | 20 Nm | 1400 kg | 1200 kg | 2800 kg | 2400 kg | 1690 kg | 1200 kg | 2540 kg | 1800 kg | 1200 kg | 1200 kg |
| PLOW 2.0 t | M16 | 50 Nm | 3200 kg | 2000 kg | 6400 kg | 4000 kg | 2800 kg | 2000 kg | 4200 kg | 3000 kg | 2000 kg | 2000 kg |
| PLOW 3.4 t | M20 | 100 Nm | 6500 kg | 3400 kg | 13000 kg | 6800 kg | 4800 kg | 3400 kg | 7200 kg | 5100 kg | 3400 kg | 3400 kg |
| PLOW 4.7 t | M24 | 150 Nm | 6500 kg | 4700 kg | 13000 kg | 9400 kg | 6600 kg | 4700 kg | 9900 kg | 7000 kg | 4700 kg | 4700 kg |
Reduktionsfaktoren
| Einfluss | Bedingung | Reduktionsfaktor |
|---|---|---|
| Einsatztemperatur | unter -20 °C | unzulässig |
| Einsatztemperatur | -20 °C bis 200 °C | 1 |
| Einsatztemperatur | 200 °C bis 300 °C | 0.9 |
| Einsatztemperatur | 300 °C bis 400 °C | 0.75 |
| Einsatztemperatur | über 400 °C | unzulässig |
| Stoßbelastung | leichte Stöße | 1 |
| Stoßbelastung | mittlere Stöße | 0.7 |
| Stoßbelastung | starke Stöße | unzulässig |
Passende Artikel/Zubehör
- Weitere pewag Anschlagpunkte: Auswahl je nach Gewinde und Tragfähigkeit für unterschiedliche Lastaufnahmen.
- Verbindungsmittel: Schäkel, Haken und Anschlagketten passend zum Ring und zur WLL.
- Gewindesicherung: Flüssige Gewindesicherung bei dauerhafter Montage und Vibrationen (z. B. gemäß Montagehinweis).
Links
Kurzinfos und Variantenübersicht auf TOMANRO.
https://www.tomanro.de/5362-pewag_Anschlagpunkt_PLOW_Omega-TypenAlternative Anschlagpunkt-Baureihe von pewag.
https://www.tomanro.de/5360-pewag_PLAW_Alpha-TypenAlternative Anschlagpunkt-Baureihe von pewag.
https://www.tomanro.de/5361-pewag_PLBW_Beta-Typen

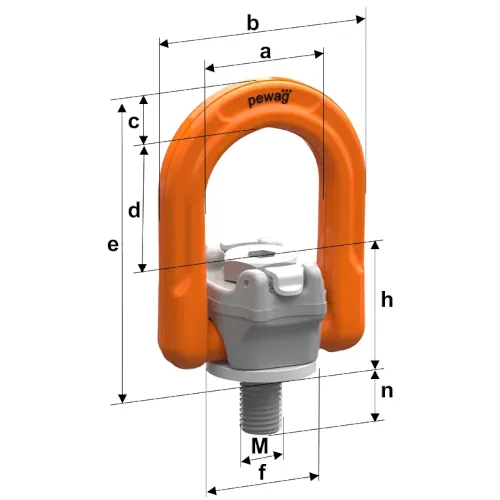

Abmessungen Anschlagpunkt PLOW Omega
| Anschlagpunkt PLOW Omega | max. Belastung bei 90° (kg) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | h (mm) | n (mm) | n max (mm) | Innensechskant (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
