pewag PLAW Alpha

Produktbeschreibung

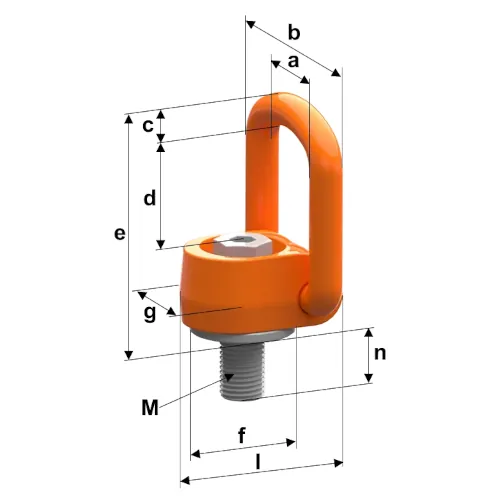

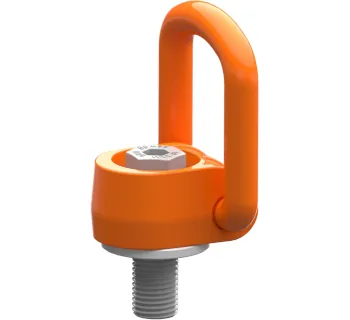

Der pewag PLAW winner profilift alpha ist ein anschraubbarer Anschlagpunkt zum sicheren Einhängen von Anschlagmitteln (z. B. Haken, Schäkel, Gurte) für das Heben und Halten von Lasten. Der Ring ist 360° drehbar und muss vor der Belastung in die zu erwartende Zugrichtung ausgerichtet werden.

Das Wenden von Lasten ist zulässig, ein dauerhaftes Drehen unter Last ist jedoch verboten. Der Sicherheitsfaktor des Produkts beträgt 4.

Einsatzbereiche

• Maschinen- und Anlagenbau: Anschlagpunkte an Lasten und Baugruppen für Montage- und Transportvorgänge.
• Werkstatt und Instandhaltung: Anheben, Umsetzen und Wenden von Komponenten mit definierter Anschlagmöglichkeit.
• Fertigung und Logistik: temporäre Anschraub-Anschlagpunkte für wiederkehrende Hebevorgänge.
• Transport/Handling: definierter Anschlagpunkt zur Lastaufnahme mit Kettengehängen, Schäkeln oder Gurten.

Unterschiede der Varianten

Die Baureihe umfasst Größen von PLAW 0.3 t bis 20 t mit Gewinden von M8 bis M48 sowie inch-Ausführungen von U5/16 bis U1 3/4.

Sicherheitsaspekte & Normen

Der Anschlagpunkt darf nicht zum Heben oder Sichern von Personen verwendet werden. Vor jedem Gebrauch ist auf offenkundige Fehler (z. B. Verformungen, Risse, Gewindeschäden) und korrekte Drehbarkeit (Ausrichtung in Belastungsrichtung) zu prüfen.

Die dauerhaft zulässige Umgebungstemperatur beträgt -40 °C bis +100 °C; bei höheren Temperaturen gelten Reduktionsfaktoren. Starke Stöße sind verboten (mittlere Stöße nur mit Reduktionsfaktor).

Konformität zur Maschinenrichtlinie 2006/42/EG ist angegeben. Als angewandte Normen/Spezifikationen werden u. a. EN 1677-1, EN ISO 12100 sowie DGUV GS-HM-36 genannt.

Bestimmungsgemäßer Gebrauch

• Heben: Anschlagpunkt zum Anschrauben an Lasten, zum Einhängen von Anschlagmitteln in den Ring.
• Wenden von Lasten ist zulässig; Drehen unter Last ist verboten.
• Zurren ist möglich, jedoch nur alternativ zum Heben: Wenn ein Anschlagpunkt einmal zum Zurren verwendet wurde, darf er nicht mehr zum Heben verwendet werden (und umgekehrt).
• Ring darf die Last nicht berühren (Fehlanwendung vermeiden).
• Nicht im Schnürgang verwenden; Ring/Bügel nicht über Kanten belasten.
• Bei unsymmetrischen Lasten gelten zusätzliche Bedingungen (Last < 80 % WLL, Neigungswinkel ≥ 15° und Winkelabweichungen begrenzt); andernfalls darf nur ein Strang als tragend gerechnet werden.

Montagehinweise

• Montage nur durch unterwiesene Personen; nur pewag Originalteile verwenden.
• Die Anschraubfläche muss eben sein und mindestens dem Durchmesser der Auflagefläche entsprechen; Gewindebohrung rechtwinklig und mit ausreichender Tiefe.
• Gewindeloch vor dem Einschrauben reinigen und auf Beschädigungen prüfen.
• Mindesteinschraublänge: 1 × M in Stahl (Rm > 360 N/mm²), 1.25 × M in Stahlguss, 2 × M in Aluminium.
• Keine zusätzlichen Elemente (z. B. Beilagscheiben) zwischen Anschlagpunkt und Last.
• Vor jedem Einsatz sicherstellen, dass der Anschlagpunkt vollständig eingeschraubt ist und die Auflagefläche vollständig anliegt.
• Für einmaligen Transportvorgang ist handfestes Anziehen mit Schraubenschlüssel zulässig.
• Für dauerhafte Montage: Schraube mit Anzugsmoment (siehe Tabelle) anziehen und bei Bedarf (Vibrationen) mit flüssigem Gewindesicherungsmittel (z. B. Loctite) sichern.
• Ring in die zu erwartende Belastungsrichtung ausrichten; Anschlagmittel darf den Anschlagpunkt nur am Ring berühren.
• Gewindelänge darf nicht gekürzt werden; keine Verlängerung bei der Montage verwenden; nur in einem lehrenhaltigen Muttergewinde verwenden.

Passende Artikel/Zubehör

• Anschlagketten und Kettengehänge (zur Verbindung von Last und Hebezeug, abhängig vom Lastfall).
• Schäkel und Haken (zur sicheren Verbindung im Ring, passend zur WLL-Auslegung).
• Hebebänder und Rundschlingen (wenn textile Anschlagmittel erforderlich sind).
• Gewindeschutz (Schutzkappe/Schutznetz) für Lagerung und Transport.
