Gehöre Schleusenwinde mit Rückenblech

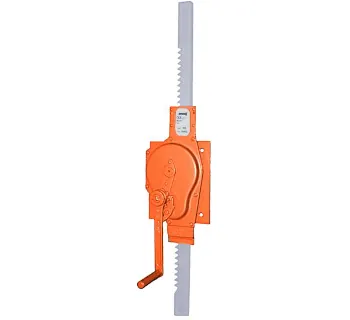

Die Schleusenwinde mit Rückenblech ist ein mechanisches Hubelement zum kontrollierten Öffnen und Schließen von Schütztafeln in Schleusen- und Wehrbauwerken. Die Betätigung erfolgt händisch über eine Kurbel; die Kraft wird dabei über ein präzise verzahntes Stirnradgetriebe auf die Zahnstange übertragen.

Das Rückenblech dient als stabile Befestigungsfläche, wenn die Montage konstruktiv nicht über Winkelprofile erfolgen soll. Je nach Anlagenanforderung können auch abweichende Hub- und Zahnstangenlängen umgesetzt werden.

Einsatzbereiche

• Schleusenanlagen: Positionieren von Schütztafeln für Regel- und Wartungsvorgänge.
• Wehrtechnik und Wasserbau: Öffnen/Schließen von Absperrelementen an wasserführenden Bauwerken.
• Betreiber & Instandhaltung: Servicearbeiten, Funktionsprüfungen und definierte Stellbewegungen.

Varianten & Unterschiede

• Befestigung: Schleusenwinden können entweder mit Winkeleisen oder mit Rückenblech befestigt werden.
• Auslegung: Abweichende Hub- und Zahnstangenlängen sind nach Anforderung möglich.

Sicherheitsaspekte & Normen

Schleusenwinden dieser Bauart sind als Schleusenwinden nach DIN 7355 eingeordnet und wurden als Hubelemente für Schleusenanlagen entwickelt. Im Betrieb bedeutet das: Auslegung und Einsatz beziehen sich auf das sichere, kontrollierte Positionieren von Schütztafeln über definierte Stellbewegungen.

• Montage: Befestigung über das Rückenblech muss konstruktiv passend und fachgerecht ausgeführt werden.
• Bedienung: Stellbewegungen gleichmäßig über die Kurbel ausführen, ruckartige Lastwechsel vermeiden.
• Inspektion: Regelmäßige Sichtprüfung von Befestigung, Getriebeumgebung und Zahnstangenführung im Anlagenbetrieb.

Technische Merkmale (übersichtlich)

Passende Artikel/Zubehör

• Schleusenwinde mit Winkeleisen: Alternative Befestigungsart, wenn die Montage über Winkelprofile vorgesehen ist.
• Schleusenwinden (Typenübersicht): Zum Vergleich von Ausführungen sowie Auswahl passender Hub- und Zahnstangenlängen.
• Schleusenwinde SCH-W: Alternative Schleusenwinden-Baureihe für vergleichbare Anwendungen.
