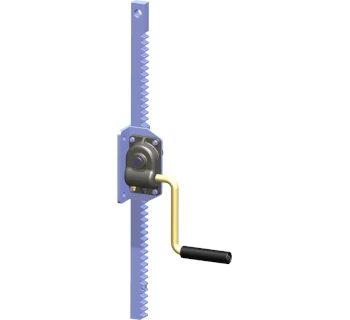

Haacon Zahnstangenwinde 1555

Die Zahnstangenwinde 1555 ist eine mechanische Zahnstangenwinde mit selbsthemmendem Schneckengetriebe für präzises Heben, Senken, Verstellen und Fixieren von Bauteilen bis 1.0 t Zug- und Drucklast. Die Kombination aus robustem Guss- und Stahlgehäuse, gefräster Zahnstange und fester Kurbel mit Klappgriff sorgt für eine langlebige, leichtgängige und sicher selbsthemmende Kraftübertragung.

• Zug- / Drucklast bis 1.0 t (1000 kg).
• Hub ca. 600 mm, Zahnstangenlänge ca. 785 mm.
• Hub pro Kurbelumdrehung ca. 3.5 mm/U für fein dosierbare Verstellung.
• Übersetzung ca. 1 : 18, erforderliche Handkraft nur ca. 160 N.
• Selbsthemmendes Schneckengetriebe – die Last bleibt in jeder Stellung sicher stehen.
• Feste Kurbel mit Klappgriff – bedienerfreundlich und platzsparend.
• Robuste Ausführung aus Guss und Stahl, auch für den Außeneinsatz geeignet.

Einsatzbereiche der Zahnstangenwinde 1555

Die Zahnstangenwinde 1555 wird überall dort eingesetzt, wo Lasten kontrolliert verstellt, abgestützt oder fixiert werden müssen und eine feinfühlige, selbsthemmende Verstellung gefordert ist.

• Maschinen- und Anlagenbau: Ausrichten, Abstützen und Verstellen von Maschinen, Aggregaten und Rahmenkonstruktionen.
• Montage- und Vorrichtungsbau: Positionieren und Halten von Bauteilen in Montage- und Schweißvorrichtungen.
• Fahrzeug- und Nutzfahrzeugtechnik: Verstellen und Abstützen von Aufbauten, Klappen, Bühnen oder Aggregaten.
• Wartung & Instandhaltung: Temporäre Abstütz- und Hubaufgaben an Maschinen, Leitungen oder Stahlkonstruktionen.
• Innen- und Außeneinsatz: Robuste, korrosionsresistente Ausführung für Werkhallen, Baustellen oder Freiluftanlagen.

Durch das selbsthemmende Schneckengetriebe kann die Zahn­stangen­winde 1555 Lasten in jeder Position ohne zusätzliche Bremse halten – ideal für dauerhaftes Fixieren oder Feinjustieren von Bauteilen.

Unterschiede der Varianten und verwandte Baureihen

Die 1555 gehört zur Familie der Schneckengetriebe-Zahnstangenwinden. Im Zusammenspiel mit den Baureihen 1524 und 1659 lassen sich Tragbereiche von 0.5 t bis 5.0 t abdecken. Die wichtigsten Unterschiede:

Für die Auswahl sind vor allem erforderliche Zug- / Drucklast, Hubweg, Einbausituation (Wand, Konsole, Rahmen) und die gewünschte Bedienung (feste oder abnehmbare Kurbel, Sicherheitskurbel) maßgebend. Wo zusätzlich Hebeaufgaben mit Kopf- oder Klaulast anfallen, ist häufig eine Stahlwinde (Zahnstangenwinde mit hebendem Gehäuse) die bessere Ergänzung.

Häufige Fehler bei Planung und Einsatz

Bei Zahnstangenwinden treten immer wieder typische Anwendungsfehler auf, die zu vorzeitigem Verschleiß oder Sicherheitsrisiken führen können:

• Unterschätzung der Zug- / Drucklast: Nur das Bauteilgewicht wird betrachtet; Zusatzkräfte durch Reibung, Schrägstellung oder Windlasten werden nicht berücksichtigt.
• Falsche Anordnung der Winde: Ungünstige Hebelverhältnisse oder Querkräfte auf Zahnstange und Befestigungslaschen führen zu einseitigem Verschleiß.
• Verkantete Zahnstange: Schief angelenkte Last oder verspannte Konstruktion erzeugt Seitenkräfte, die Zahnstange und Führung überlasten können.
• Überdrehen gegen Endlage: Wenn der mechanische Hub von 600 mm überschritten werden soll, wird das Getriebe unnötig belastet – Endlagen sind konstruktiv zu berücksichtigen.
• Fehlende Schmierung: Vernachlässigte Schmierung von Zahnstange und Schneckengetriebe erhöht Verschleiß und Bedienkraft deutlich.
• Ungeeignete Befestigung: Dünnwandige Profile, nicht verstärkte Bleche oder falsch dimensionierte Schrauben führen zu Setzungen und Lockerungen.
• Keine regelmäßige Prüfung: Ausbleibende Sicht- und Funktionskontrollen können Risse, Korrosion oder Zahnverschleiß unbemerkt lassen.

Eine sorgfältige Auslegung, korrekte Einbindung in die Konstruktion und dokumentierte Wartung erhöhen Lebensdauer und Betriebssicherheit der Zahnstangenwinde 1555 deutlich.

Sicherheitsaspekte und normative Grundlagen

Die Zahnstangenwinde 1555 ist ein mechanisches Handhebezeug bzw. Verstellgerät und muss entsprechend den einschlägigen Vorschriften ausgelegt, betrieben und geprüft werden.

• Maschinenrichtlinie 2006/42/EG: Auslegung, Dokumentation und Kennzeichnung orientieren sich an den grundlegenden Sicherheitsanforderungen (z. B. stabile Bauweise, Not-Halteigenschaften durch Selbsthemmung).
• DIN 7355 / vergleichbare Normen für Zahnstangenwinden: definieren Begriffe, Prüfbedingungen, zulässige Rückschlagwege der Kurbel und Anforderungen an Sicherheitskurbeln.
• DGUV-Regelwerk (z. B. DGUV Vorschrift 54 / 100-500): fordert regelmäßige wiederkehrende Prüfungen von Hebezeugen und Lastaufnahmemitteln durch eine befähigte Person.
• Bestimmungsgemäße Verwendung: Nur innerhalb der angegebenen Zug- / Drucklast betreiben, keine Personenbeförderung, kein Aufenthalt unter abgestützten Bauteilen ohne zusätzliche Sicherung.
• Umgebungsbedingungen: Korrosion, Schmutz und Eis sind bei Außenmontage durch geeigneten Korrosionsschutz, Abdeckungen und regelmäßige Reinigung zu berücksichtigen.
• Betrieb: Lasten stets ruhig bewegen, keine Stoßbelastungen; die Kurbel nur mit der vorgesehenen Handkraft von ca. 160 N betätigen, keine Verlängerungen einsetzen.

Werden diese Vorgaben eingehalten, arbeitet die Zahnstangenwinde 1555 dauerhaft sicher, leichtgängig und verschleißarm.

Passende Ergänzungsartikel & Systemlösungen (TOMANRO)

Für ein stimmiges Gesamtsystem lässt sich die Zahnstangenwinde 1555 sinnvoll mit weiteren Zahnstangenwinden und Stahlwinden aus dem Sortiment von TOMANRO kombinieren. So können unterschiedliche Hub- und Lastbereiche abgedeckt und Anlagen komplett aus einer Hand ausgerüstet werden.

• Haacon Zahnstangenwinde 1524 – kleinere, leichte Ausführung mit 0.5 t Tragfähigkeit und selbsthemmendem Schneckengetriebe, ideal für feinfühlige Verstellaufgaben mit geringeren Lasten.
• Haacon Zahnstangenwandwinde 1659 – Wandwinde mit 1.5 – 5.0 t Zug- / Drucklast und Befestigungslaschen, geeignet für höhere Kräfte und feste Installationen.
• DELTA Stahlwinde DK – mechanische Zahnstangenwinde mit hebendem Gehäuse für Kopf- und Klaulast bis 20.0 t, ideale Ergänzung, wenn zusätzlich echte Hebeaufgaben im Maschinenbau anfallen.
• PFAFF Zahnstangenwinden ZWW / ZWW-L – Wandwinden mit Schneckengetriebe für industrielles Heben, Senken, Ziehen und Drücken größerer Lastbereiche.
• Anschlag- und Befestigungsteile – z. B. Konsolen, Laschen, Schraubensätze sowie Anschlagmittel (Rundschlingen, Kettengehänge) zur sicheren Einbindung der Winden in die Gesamt­konstruktion.
