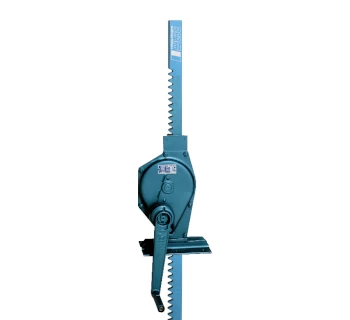

Yale Schleusenwinde SCH-W
Die Yale Schleusenwinde SCH-W ist eine robuste Zahnstangenwinde zum Öffnen und Schließen von Schütztafeln in Schleusenanlagen. Sie überzeugt durch präzise Mechanik, geringe Handkraft und hohe Betriebssicherheit. Gehärtete Getriebeteile und eine Sicherheitsfederkurbel sorgen für langlebigen, verschleißarmen Betrieb bei Tragfähigkeiten bis 10.000 kg.
- Leichte und sichere Handbedienung mit Sicherheitsfederkurbel
- Hohe Tragfähigkeit von 1.500 bis 10.000 kg
- Robuste Stahlkonstruktion für langlebigen Einsatz
- Geringe Handkraft bei voller Last
- Präzise Zahnstangenführung für ruhigen Lauf
- Gehärtete Getriebeteile mit geringem Verschleiß
Die Yale Schleusenwinde SCH-W ist eine robuste Zahnstangenwinde zum Öffnen und Schließen von Schütztafeln in Schleusenanlagen. Sie überzeugt durch präzise Mechanik, geringe Handkraft und hohe Betriebssicherheit. Gehärtete Getriebeteile und eine Sicherheitsfederkurbel sorgen für langlebigen, verschleißarmen Betrieb bei Tragfähigkeiten bis 10.000 kg.
- Leichte und sichere Handbedienung mit Sicherheitsfederkurbel
- Hohe Tragfähigkeit von 1.500 bis 10.000 kg
- Robuste Stahlkonstruktion für langlebigen Einsatz
- Geringe Handkraft bei voller Last
- Präzise Zahnstangenführung für ruhigen Lauf
- Gehärtete Getriebeteile mit geringem Verschleiß
Informationen: Schleusenwinde SCH-W
Die Yale Schleusenwinde SCH-W ist eine robuste Zahnstangenwinde, entwickelt zum Öffnen und Schließen von Schütztafeln in Schleusenanlagen. Mit einer Tragfähigkeit von 1.500 kg bis 10.000 kg deckt sie ein breites Einsatzspektrum ab und bietet durch ihre kompakte Bauweise, präzise Mechanik und sichere Handhabung eine hohe Betriebssicherheit bei minimalem Kraftaufwand.
Leichte Bedienbarkeit
- Ergonomische Sicherheitsfederkurbel: Hält die Schütztafel dauerhaft auf Druck geschlossen und ermöglicht eine kontrollierte Bedienung.
- Präzise Zahnstangenführung: Gewährleistet einen gleichmäßigen und ruhigen Lauf auch bei hohen Lasten.
- Gehärtete Getriebeteile: Sorgen für geringen Verschleiß und eine lange Lebensdauer selbst im Dauereinsatz.
- Manuelle Bedienung mit geringer Handkraft: Nur 28 – 40 daN Handkraft bei Nennlast – kraftsparend und komfortabel.
Vorteile auf einen Blick
- Hohe Zuverlässigkeit durch robuste Industrieausführung
- Langlebige, gehärtete Verzahnung für geringen Verschleiß
- Hohe Tragfähigkeit: 1.500 – 10.000 kg je nach Modell
- Sicheres Arbeiten dank automatischer Federkurbel-Sicherung
- Einfache Montage und Wartung – ideal für stationäre Schleusenanlagen
- Optional mit verschiedenen Anordnungen und Kurbel-Varianten erhältlich
Technische Daten
| Modell | Zug-/Drucklast | Zahnstangenlänge | Hub | Handkraft | Gewicht |
|---|---|---|---|---|---|
| SCH-W 15 | 1.500 kg | 1.200 mm | 800 mm | 28 daN | 18 kg |
| SCH-W 30 | 3.000 kg | 1.250 mm | 800 mm | 28 daN | 23 kg |
| SCH-W 50 | 5.000 kg | 1.350 mm | 900 mm | 28 daN | 32 kg |
| SCH-W 100 | 10.000 kg | 1.550 mm | 1.000 mm | 40 daN | 56 kg |
