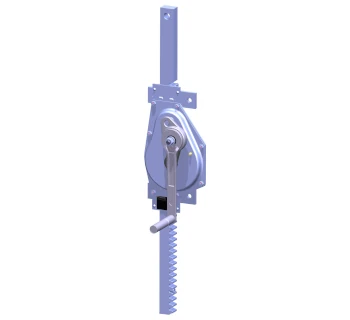

Haacon Zahnstangenwandwinde 1659
Die Zahnstangenwinde 1524 von Haacon ist eine kompakte, robuste Winde mit selbsthemmendem Schneckengetriebe für präzises Heben und Senken bis 500 kg. Sie bietet eine fein dosierbare Hubbewegung und eignet sich ideal für Montage-, Service- und Verstellarbeiten im Innen- und Außenbereich. Dank verzinkter Stahlkonstruktion, gefährdungsarmer Bedienung und optionaler Kurbelvarianten ist sie vielseitig einsetzbar und langlebig im täglichen Gebrauch.
- Selbsthemmendes Schneckengetriebe für sicheren Halt in jeder Position
- Tragfähigkeit 500 kg bei Zug- und Drucklast
- Fein dosierbarer Hub mit 9.4 mm pro Kurbelumdrehung
- Verzinkte Stahlkonstruktion für Außen- und Industrieeinsatz
- Optionale Kurbelvarianten (fest oder abnehmbar)
- Montagefreundliche Befestigungslaschen
- Geringes Eigengewicht von 5.7 kg und handliche Bauform
Die Zahnstangenwinde 1524 von Haacon ist eine kompakte, robuste Winde mit selbsthemmendem Schneckengetriebe für präzises Heben und Senken bis 500 kg. Sie bietet eine fein dosierbare Hubbewegung und eignet sich ideal für Montage-, Service- und Verstellarbeiten im Innen- und Außenbereich. Dank verzinkter Stahlkonstruktion, gefährdungsarmer Bedienung und optionaler Kurbelvarianten ist sie vielseitig einsetzbar und langlebig im täglichen Gebrauch.
- Selbsthemmendes Schneckengetriebe für sicheren Halt in jeder Position
- Tragfähigkeit 500 kg bei Zug- und Drucklast
- Fein dosierbarer Hub mit 9.4 mm pro Kurbelumdrehung
- Verzinkte Stahlkonstruktion für Außen- und Industrieeinsatz
- Optionale Kurbelvarianten (fest oder abnehmbar)
- Montagefreundliche Befestigungslaschen
- Geringes Eigengewicht von 5.7 kg und handliche Bauform
Informationen: Zahnstangenwandwinde 1659
Die Zahnstangenwinde 1524 von Haacon ist eine kompakte, mechanische Schneckengetriebe-Zahnstangenwinde mit einer Tragfähigkeit von 0.5 t (500 kg).
Ein extrem leichtgängiges, selbsthemmendes Schneckengetriebe ermöglicht sicheres Heben, Senken, Verstellen und Fixieren von Bauteilen unter Zug- und Druckbelastung.
Dank Befestigungslaschen, robuster Konstruktion und optional fester oder abnehmbarer Kurbel eignet sich die Winde sowohl für den Innen- als auch für den Außeneinsatz.
Funktion und Einsatzbereiche
Die Zahnstangenwinde 1524 dient zum
- Maschinen- und Anlagenbau – Ausrichten, Abstützen und Verstellen von Maschinen, Gestellen und Vorrichtungen.
- Wartung und Instandhaltung – sichere Hub- und Fixieraufgaben bei Servicearbeiten.
- Fahrzeug- und Nutzfahrzeugtechnik – Heben und Verstellen von Aufbauten, Klappen oder Anbauteilen.
- Innen- und Außenbereich – robuste Ausführung für den Einsatz in Werkhallen, auf Baustellen oder im Freien.
Durch das selbsthemmende Schneckengetriebe bleibt die Last in jeder Position sicher stehen – ein separates Haltebremssystem ist bei bestimmungsgemäßem Gebrauch nicht erforderlich.
Konstruktive Merkmale
Die Haacon 1524 ist auf Bedienerfreundlichkeit, Sicherheit und lange Lebensdauer ausgelegt.
- Selbsthemmendes Schneckengetriebe – hohes Übersetzungsverhältnis 1:20 für leichtgängiges Heben bei geringem Handkraftbedarf.
- Schneckenradgetriebe aus vergütetem Stahl – verschleißarm und belastbar, konzipiert für wiederkehrende Hubvorgänge.
- Gefräste Zahnstange mit gehärteten Betätigungselementen – sorgt für exakten Zahneingriff und ruhigen Lauf.
- Befestigungslaschen am Gehäuse – ermöglichen einfache Wand- oder Flanschmontage und eine stabile Kraftübertragung in die Konstruktion.
- Kurbelvarianten – feste Kurbel mit Klappgriff oder abnehmbare Kurbel (Typ 1524) für platzsparende Montage und Diebstahlschutz.
- Robuste Stahlkonstruktion – für den Einsatz in industrieller Umgebung und im Freien geeignet.
Technische Daten – Zahnstangenwinde 1524
| Parameter | Wert | Hinweis |
|---|---|---|
| Tragfähigkeit (Zug/Druck) | 0.5 t / 500 kg | zulässige Last bei Zug- und Druckbeanspruchung |
| Bauhöhe | 735 mm | Gesamthöhe mit eingefahrener Zahnstange |
| Hub | 530 mm | effektiver Hubweg der Zahnstange |
| Hub pro Kurbelumdrehung | 9.4 mm/U | fein dosierbare Höhenverstellung |
| Übersetzung | 1:20 | leichtgängiger Betrieb bei geringem Kurbeldruck |
| Kurbeldruck | 160 N | erforderliche Handkraft an der Kurbel bei Nennlast |
| Zahnstangenlänge | 735 mm | entspricht Bauhöhe der Winde |
| Eigengewicht | 5.7 kg | geringes Gewicht, gut handhabbar |
| Ausführung | Stahl, verzinkt | robust, geeignet für Innen- und Außeneinsatz |
| Optionen | andere Hub-/Baulängen, Kurbel- und Befestigungsvarianten, Oberflächen | Sonderausführungen auf Anfrage |
Sicherheit und Einsatzhinweise
Die Zahnstangenwinde 1524 ist ein Hub- und Zuggerät und muss gemäß den einschlägigen Vorschriften (z. B. DGUV Vorschrift 54) betrieben und gewartet werden.
- Winde nur innerhalb der angegebenen Tragfähigkeit und mit ordnungsgemäß angeschlagenen Lasten verwenden.
- Keine Personentransporte und kein Aufenthalt unter schwebenden Lasten zulässig.
- Vor jedem Einsatz Zahnstange, Gehäuse, Kurbel, Lagerstellen und Befestigung auf Verschleiß, Verformungen und Korrosion prüfen.
- Lasten nicht stoßartig aufnehmen oder ruckartig lösen; Last stets kontrolliert heben und senken.
- Wiederkehrende Prüfungen in den vom Regelwerk vorgeschriebenen Intervallen durch eine befähigte Person durchführen und dokumentieren.
