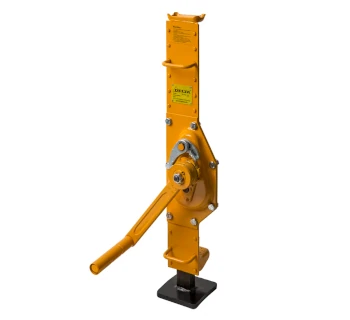

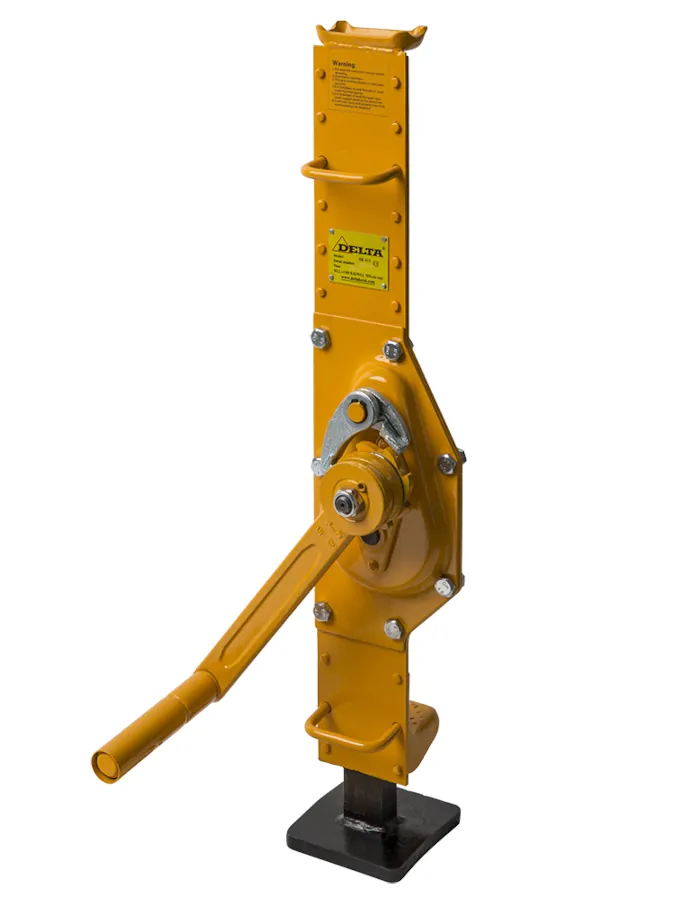

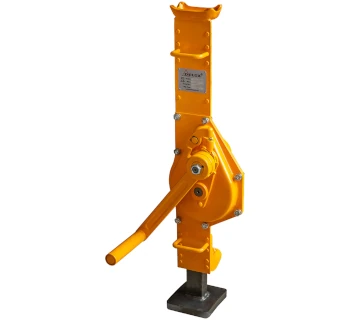

DELTA Stahlwinde DK

Die Stahlwinde DK von Delta ist eine mechanische Zahnstangenwinde mit Tragfähigkeiten von 1.5 t bis 20 t, ausgelegt für Hebe-, Senk- und Abstützarbeiten an Kopf und Klaue.

Sie besteht aus hochfestem, geschmiedetem Stahl, deren tragende Komponenten extra gehärtet sind, und kann in jede Richtung eingesetzt werden – vertikal, horizontal oder schräg.

Je nach Ausführung ist die Winde mit Sicherheitskurbel oder Ratsch-Kurbel mit doppelten Sperrklinken erhältlich und bietet mit Handgriffen und einklappbarem Hebel eine hohe Transportfreundlichkeit.

Funktion und Einsatzbereiche

Die Stahlwinde DK dient zum Heben, Senken, Abstützen und Unterbauen von Maschinen, Aggregaten, Konstruktionen und schweren Bauteilen.

• Montage- und Instandhaltungsarbeiten im Maschinen- und Anlagenbau, z. B. Ausrichten, Anheben und Unterbauen von Maschinen.
• Bau- und Stahlbau – Positionieren und Abstützen von Stahlträgern, Schalungen und Konstruktionsteilen.
• Transport- und Nutzfahrzeugtechnik – Anheben und Ausrichten von Aufbauten, Containern oder schweren Baugruppen.
• Werkstatt- und Serviceeinsätze überall dort, wo keine stationären Hebezeuge zur Verfügung stehen.

Die Last kann wahlweise am Kopf oder an der Klaue angesetzt werden; die Tragfähigkeit an der Klaue beträgt dabei 70 % der Nenntraglast.

Konstruktive Merkmale

Die DK-Stahlwinden sind für hohe mechanische Belastungen, einfache Bedienung und lange Lebensdauer konzipiert.

• Hochfester, geschmiedeter Stahl mit gehärteten tragenden Komponenten für hohe Verschleißfestigkeit.
• Niedrige Ansetzhöhe der Klaue für das Anheben von Lasten in Bodennähe.
• Sicherheitskurbel oder Ratsch-Kurbel mit doppelten Sperrklinken für sicheres Halten und kontrolliertes Ablassen der Last.
• Doppelklauenratsche für fein dosierte Hubbewegungen und hohe Betriebssicherheit.
• Hohe Transportfähigkeit durch integrierte Handgriffe und einklappbaren Hebel.
• Einsatztemperatur von etwa -20°C bis +80°C, dadurch auch für Außen- und Baustelleneinsätze geeignet.
• Tragfähigkeit an der Klaue beträgt 70 % der Nenntraglast, Nenntraglast am Kopf.
• Erfüllt die Maschinenrichtlinie 2006/42/EG und wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert.

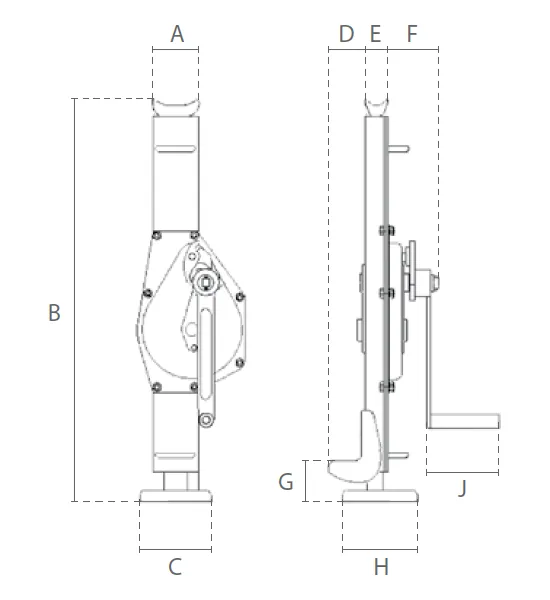

Technische Daten – Stahlwinde DK (Auszug)

Sicherheit und Einsatzhinweise

Die Stahlwinde DK ist ein Lastaufnahmemittel und nur für das Heben und Abstützen von Lasten, nicht für den Personentransport, zugelassen.

• Winde nur auf tragfähigem, ebenem Untergrund einsetzen; gegebenenfalls Unterlagen oder Lastverteilplatten verwenden.
• Nenntraglast am Kopf und reduzierte Klaulast (70 %) strikt einhalten; keine Stoß- oder Seitenbelastungen zulassen.
• Last immer mittig und vollflächig an Kopf oder Klaue aufsetzen; keine Punkt- oder Schrägbelastung auf der Zahnstange.
• Vor Gebrauch Gehäuse, Zahnstange, Klaue, Kurbel, Sperrklinken und Fuß auf Verformung, Risse, Korrosion und übermäßigen Verschleiß prüfen.
• Personen dürfen sich nicht unter angehobenen Lasten aufhalten; Last bei längeren Standzeiten zusätzlich abstützen oder unterbauen.
• Wiederkehrende Prüfungen gemäß den geltenden Vorschriften (z. B. DGUV, nationale Regelwerke) durch eine befähigte Person durchführen und dokumentieren.
