Gebuwin Davit Drehkran SD

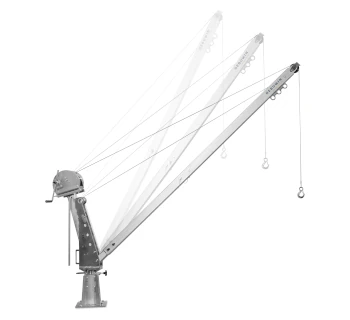

Der Davit Drehkran SD ist ein vielseitiger Hebekran mit drei einstellbaren Reichweiten (1 m, 1,5 m, 2 m) und einer Tragfähigkeit bis 900 kg. Dank der 360°-Drehfunktion und arretierbarer Schwenkbewegung bietet er Flexibilität und Sicherheit bei allen Hebearbeiten. Der Kran besteht aus 4 leicht montierbaren Teilen, ist verzinkt für hohe Langlebigkeit und kompatibel mit verschiedenen Winden oder einem Kettenzug.
- Hohe Tragfähigkeit – bis 900 kg
- Drei einstellbare Reichweiten (1 m, 1,5 m, 2 m)
- 360°-Drehfunktion für flexible Positionierung
- Sichere Arretierung der Schwenkbewegung
- Schnelle Montage dank 4-teiliger Bauweise
- Langlebig durch verzinkte Ausführung
- Kompatibel mit Winden und Kettenzug
Der Davit Drehkran SD ist ein vielseitiger Hebekran mit drei einstellbaren Reichweiten (1 m, 1,5 m, 2 m) und einer Tragfähigkeit bis 900 kg. Dank der 360°-Drehfunktion und arretierbarer Schwenkbewegung bietet er Flexibilität und Sicherheit bei allen Hebearbeiten. Der Kran besteht aus 4 leicht montierbaren Teilen, ist verzinkt für hohe Langlebigkeit und kompatibel mit verschiedenen Winden oder einem Kettenzug.
- Hohe Tragfähigkeit – bis 900 kg
- Drei einstellbare Reichweiten (1 m, 1,5 m, 2 m)
- 360°-Drehfunktion für flexible Positionierung
- Sichere Arretierung der Schwenkbewegung
- Schnelle Montage dank 4-teiliger Bauweise
- Langlebig durch verzinkte Ausführung
- Kompatibel mit Winden und Kettenzug
Informationen: Davit Drehkran SD

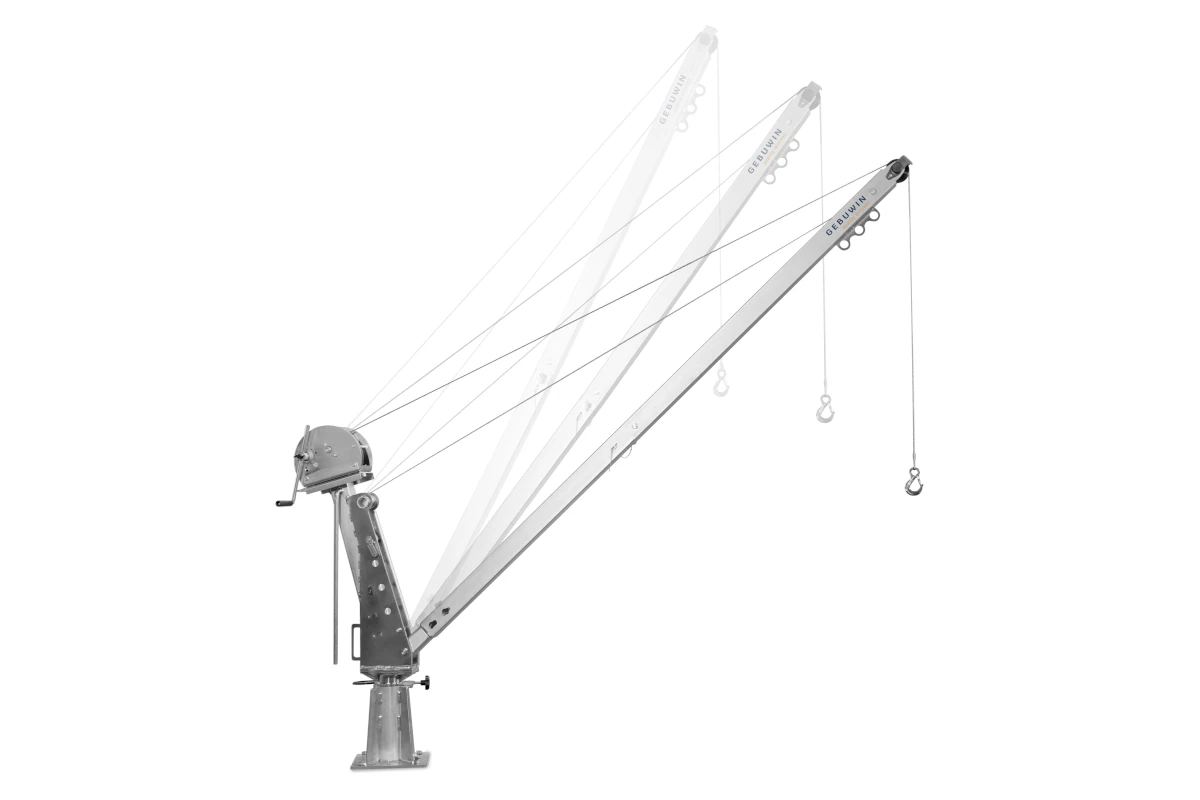

Der Gebuwin Davit-Drehkran SD ist ein modularer Hub-Davit-Kran zum Heben und Positionieren von Gütern an wechselnden Einsatzorten. Über drei definierte Auslegerpositionen wird der Arbeitsbereich angepasst, während die 360°-Drehfunktion eine flexible Ausrichtung am Einsatzpunkt ermöglicht.
Für kontrolliertes Arbeiten kann die Schwenkbewegung arretiert werden. Die Ausführungen unterscheiden sich im Korrosionsschutz (galvanisch verzinkt vs. Edelstahl 316) und in den jeweils angegebenen Tragfähigkeiten pro Auslegerposition (abhängig von der mitgelieferten Winde CW700).
Praxisnahe Einsatzbereiche
Geeignet für Hebeaufgaben in Wartung und Service, bei denen Lasten an definierten Anschlagpunkten sicher angehoben und seitlich positioniert werden müssen. Typische Anwendungen sind Kleinkran-/Drehkran-Einsatzorte wie technische Anlagenbereiche und Infrastrukturbereiche (z. B. Kläranlagen) sowie allgemeine Industrie- und Instandhaltungsumgebungen.
Unterschiede der Varianten
- SD900 galvanisch verzinkt (EV): Fokus auf Korrosionsschutz durch verzinkte Ausführung; Kran und Winde in Stahl galvanisch verzinkt.
- SD750 aus Edelstahl 316 (SST): für erhöhte Anforderungen an Korrosionsbeständigkeit; Kran und Winde in Edelstahl 316.
- Beide Varianten: 3 Auslegerpositionen, 360° drehbar, Schwenkbewegung arretierbar, 4-teilige Bauweise, Montage verschiedener Winden möglich (CW700 / TL1500).
Sicherheitsaspekte & Normen
Der Davit ist als robuster und sicherer Hub-Davit-Kran für das Heben von Gütern ausgelegt und wird als gemäß EN13157 beschrieben (handbetriebene Hebezeuge/Hubgeräte im industriellen Einsatz). Die Arretierung der Schwenkbewegung unterstützt ein kontrolliertes Heben und Senken am Einsatzpunkt.
Für explosionsgefährdete Bereiche wird eine ATEX-zertifizierte Ausführung für Zone 2 und Zone 22 genannt; dabei sind die Angaben CE II 3G Ex IIC T4 Gc sowie CE II 3D Ex IIIC T135°C Dc mit dem Temperaturbereich -20°C < T amb < +70°C aufgeführt. In der zugehörigen Montage-/Betriebsanleitung werden außerdem Bezüge zur Maschinenrichtlinie 2006/42/EG sowie u. a. zu ISO 12100, EN13157 und DIN 15020 genannt.
Technische Daten
| Ausführung | Tragkraft (je Position) | Arbeitsbereich (Ausladung je Position) | Werkstoff Kran | Werkstoff Winde | Seillänge (Standard) | Seil-Ø | Gewicht | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|
| SD900 galv. verzinkt inkl. CW700 | 700 / 700 / 600 kg | 1000 / 1500 / 2000 mm | Stahl galv. verzinkt | Stahl galv. verzinkt | 40 m | 6 mm | ca. 49 kg | GEB-77002001 |
| SD750 aus Edelstahl 316 inkl. CW700 | 700 / 600 / 500 kg | 1000 / 1500 / 2000 mm | Edelstahl 316 | Edelstahl 316 | 40 m | 6 mm | ca. 49 kg | GEB-77002011 |
Bedienung & Handhabung
- 4-teilige Bauweise für schnelle Montage.
- 360°-Drehung; die Drehung kann mit Arm oder Gurt am Auslegerende erfolgen.
- Schwenkbewegung arretierbar für kontrolliertes Arbeiten.
- Hinweis: Ein Köcher ist nicht im Lieferumfang enthalten (ausdrücklich genannt).
- Gewichtsverteilung: Einzelteile des Krans wiegen jeweils 23 kg (ausdrücklich genannt).
Passende Artikel/Zubehör
- Boden- und Wandköcher bzw. Bodenköcher (für die Aufnahme/Montage am Einsatzort).
- Tragetaschen (3 Stück) für den Transport der Komponenten.
- Gurtband zum sicheren Schwenken bei schweren Lasten.
- Gebuwin Konsolenwinde CW700 (als Winden-Option/Serienausführung je nach Konfiguration) sowie alternative Windenmontage TL1500.
