CAH Heiderich Seil- und Torrolle Nr. 30
Die CAH Heiderich Seil- und Torrolle Nr. 30 ist eine robuste Seilrolle aus Grauguss mit runder, präzise gedrehter Rille für ruhigen Seillauf und erleichterter Montage über das zentral gebohrte Nabenloch. Die Baureihe umfasst mehrere Größen mit unterschiedlichen max. Seil-Ø, zulässiger Seilzugkraft (bei 180° Umlenkung) sowie Rollen-Ø und Gewicht.
- Grauguss für robuste, langlebige Ausführung
- Runde, präzise gedrehte Rille für ruhigen Seillauf
- Zentrales Nabenloch für einfache Montage auf Achse/Bolzen
- Mehrere Größen für unterschiedliche Anwendungen
- Auslegung nach Seil-Ø bis 19 mm (je Größe)
- Seilzugkraft bis 175 kg bei 180° Umlenkung (je Größe)
- Passende Alternativen innerhalb der Marke: Stahl 1210, Polyamid 903, Walzenlagerrollen 220
max. Seilzugkraft bei 180° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Die CAH Heiderich Seil- und Torrolle Nr. 30 ist eine robuste Seilrolle aus Grauguss mit runder, präzise gedrehter Rille für ruhigen Seillauf und erleichterter Montage über das zentral gebohrte Nabenloch. Die Baureihe umfasst mehrere Größen mit unterschiedlichen max. Seil-Ø, zulässiger Seilzugkraft (bei 180° Umlenkung) sowie Rollen-Ø und Gewicht.
- Grauguss für robuste, langlebige Ausführung
- Runde, präzise gedrehte Rille für ruhigen Seillauf
- Zentrales Nabenloch für einfache Montage auf Achse/Bolzen
- Mehrere Größen für unterschiedliche Anwendungen
- Auslegung nach Seil-Ø bis 19 mm (je Größe)
- Seilzugkraft bis 175 kg bei 180° Umlenkung (je Größe)
- Passende Alternativen innerhalb der Marke: Stahl 1210, Polyamid 903, Walzenlagerrollen 220
Informationen: Seil- und Torrolle Nr. 30
Die CAH Heiderich Seil- und Torrolle Nr. 30 ist eine robuste Seilrolle aus Grauguss für das Umlenken und Führen von Seilen in einfachen, bewährten Mechaniken. Eine runde, präzise gedrehte Rille unterstützt einen ruhigen Seillauf, während das zentral gebohrte Nabenloch die Montage über Achse bzw. Bolzen erleichtert.
Typische Anwendungen sind Toranlagen, Seilzüge und manuelle Hebevorrichtungen, bei denen eine langlebige, verschleißarme Rolle benötigt wird. Je nach Einbausituation kann die Rolle universell mit Lagerbock oder Achsstift eingesetzt werden.
Einsatzbereiche
- Toranlagen: Seilführung und Umlenkung in Tor- und Schließmechaniken
- Seilzugtechnik: einfache Umlenkungen in Hand- und Seilzuglösungen
- Hebe- und Handhabungstechnik: seilgeführte, manuelle Hub- und Positionieraufgaben
- Handwerk und Landwirtschaft: robuste Seilführung in praxisnahen Konstruktionen
Varianten & Unterschiede
Die Baureihe umfasst mehrere Größen, die sich über Rollenaußen-Ø, Rolleninnen-Ø, max. Seil-Ø, zulässige Seilzugkraft (bei 180° Umlenkung) und das Gewicht unterscheiden. So lässt sich die passende Ausführung nach erforderlichem Seildurchmesser und Belastung auswählen.
Werkstoff & Ausführung
- Werkstoff: Grauguss (widerstandsfähig gegen Verschleiß und Verformung)
- Rillenausführung: rund und präzise gedreht für ruhigen Seillauf
- Nabe: zentrales Nabenloch, passgenau gebohrt
Montagehinweise
- Die Rolle wird über das zentral gebohrte Nabenloch auf einer passenden Achse bzw. einem Bolzen gelagert und kann je nach Konstruktion in einem Lagerbock oder mit Achsstift eingesetzt werden.
- Für einen ruhigen Lauf die Rolle fluchtend zur Seilrichtung ausrichten und die Ausführung passend zum max. Seil-Ø auswählen.

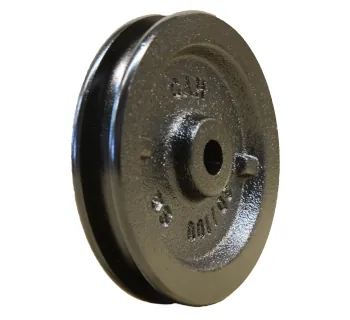

Produktabbildung
Technische Daten (Typenübersicht)
| Ausführung | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | Rollenaußen-Ø | Rolleninnen-Ø | Gewicht ca. | Artikel-Nr. |
|---|---|---|---|---|---|---|
| Ø 80 mm | 9 mm | 60 kg | 80 mm | 64 mm | 0.28 kg | CAH-30-80 |
| Ø 100 mm | 11 mm | 75 kg | 100 mm | 80 mm | 0.5 kg | CAH-30-100 |
| Ø 120 mm | 13 mm | 100 kg | 120 mm | 96 mm | 0.7 kg | CAH-30-120 |
| Ø 140 mm | 15 mm | 125 kg | 140 mm | 112 mm | 1.2 kg | CAH-30-140 |
| Ø 160 mm | 16 mm | 150 kg | 160 mm | 130 mm | 1.54 kg | CAH-30-160 |
| Ø 180 mm | 17 mm | 150 kg | 180 mm | 148 mm | 2.2 kg | CAH-30-180 |
| Ø 200 mm | 19 mm | 175 kg | 200 mm | 166 mm | 3.45 kg | CAH-30-200 |
Passende Artikel/Zubehör
Für alternative Werkstoffe oder Lager-/Einsatzvarianten innerhalb der Marke CAH Heiderich können folgende Seilrollen-Serien praxisrelevant sein.
- Seilrollen aus Stahl 1210 (verzinkter Stahl, Präzisions-Rillenkugellager)
- Seilrollen aus Polyamid 903 (PA 6, geringes Gewicht, integriertes Präzisions-Rillenkugellager)
- Walzenlagerrollen 220 (robuste Umlenk- und Führungsrollen für leichte Anwendungen)
Links
Übersicht der Größen und Ausführungen.
https://www.tomanro.de/5301-CAH_Heiderich_Seil__und_Torrolle_Nr_30-TypenProduktdetails zur kleinsten Ausführung.
https://www.tomanro.de/72992-CAH_Heiderich_Seil__und_Torrolle_Nr_30_Drm_80_mm-ProdukteProduktdetails für Seile bis 11 mm.
https://www.tomanro.de/72993-CAH_Heiderich_Seil__und_Torrolle_Nr_30_Drm_100_mm-ProdukteProduktdetails für Seile bis 13 mm.
https://www.tomanro.de/72994-CAH_Heiderich_Seil__und_Torrolle_Nr_30_Drm_120_mm-ProdukteProduktdetails für mittlere Auslegung.
https://www.tomanro.de/72995-CAH_Heiderich_Seil__und_Torrolle_Nr_30_Drm_140_mm-ProdukteProduktdetails für höhere Seilzugkraft.
https://www.tomanro.de/72996-CAH_Heiderich_Seil__und_Torrolle_Nr_30_Drm_160_mm-ProdukteProduktdetails für Seile bis 17 mm.
https://www.tomanro.de/72997-CAH_Heiderich_Seil__und_Torrolle_Nr_30_Drm_180_mm-ProdukteProduktdetails zur größten Ausführung.
https://www.tomanro.de/72998-CAH_Heiderich_Seil__und_Torrolle_Nr_30_Drm_200_mm-ProdukteStahl-Ausführung mit Kugellager.
https://www.tomanro.de/5272-CAH_Heiderich_Seilrollen_aus_Stahl_1210-TypenLeicht laufende Polyamid-Ausführung.
https://www.tomanro.de/5271-CAH_Heiderich_Seilrollen_aus_Polyamid_903-TypenFührungs-/Umlenkrollen mit Walzenlager.
https://www.tomanro.de/5267-CAH_Heiderich_Walzenlagerrollen_220-Typen
Abmessungen Seil- und Torrolle Nr. 30
| Seil- und Torrolle Nr. 30 | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
