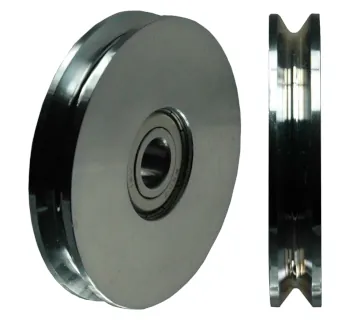

CAH Heiderich Seilrollen aus Stahl 1210
Die Seilrollen 1210 bestehen aus verzinktem Stahl und sind mit präzisen Rillenkugellagern ausgestattet, wodurch sie sich ideal für Drahtseilführungen unter mittleren bis höheren Lasten eignen. Sie decken Rollenaußen-Ø von 75–216 mm sowie maximale Seildurchmesser 4–9 mm ab und erreichen Seilzugkräfte bis 900 kg bei 180° Umlenkung. Die gedrehte Seilrille und die korrosionsbeständige Stahlkonstruktion sorgen für einen ruhigen, langlebigen Betrieb in Hebe- und Umlenksystemen.
- Verzinkter Stahl für hohe Festigkeit und Korrosionsschutz
- Präzisions-Kugellager für ruhigen Rundlauf
- Seil-Ø 4–9 mm für viele Drahtseilanwendungen
- Tragfähigkeit bis 900 kg (größenabhängig)
- Gedrehte Seilrille für verschleißarmen Seilsitz
max. Seilzugkraft bei 180° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Die Seilrollen 1210 bestehen aus verzinktem Stahl und sind mit präzisen Rillenkugellagern ausgestattet, wodurch sie sich ideal für Drahtseilführungen unter mittleren bis höheren Lasten eignen. Sie decken Rollenaußen-Ø von 75–216 mm sowie maximale Seildurchmesser 4–9 mm ab und erreichen Seilzugkräfte bis 900 kg bei 180° Umlenkung. Die gedrehte Seilrille und die korrosionsbeständige Stahlkonstruktion sorgen für einen ruhigen, langlebigen Betrieb in Hebe- und Umlenksystemen.
- Verzinkter Stahl für hohe Festigkeit und Korrosionsschutz
- Präzisions-Kugellager für ruhigen Rundlauf
- Seil-Ø 4–9 mm für viele Drahtseilanwendungen
- Tragfähigkeit bis 900 kg (größenabhängig)
- Gedrehte Seilrille für verschleißarmen Seilsitz
Informationen: Seilrollen aus Stahl 1210
Die Seilrollen 1210 bestehen aus verzinktem Stahl und sind mit einem hochwertigen Präzisions-Rillenkugellager ausgestattet, wodurch sie sich ideal für Drahtseilführungen unter mittlerer bis höherer Belastung eignen.
Durch die Kombination aus korrosionsbeständigem Stahl, präzise gedrehter Seilrille und optimierter Lagerung bieten sie einen ruhigen Rundlauf und hohe Betriebssicherheit in Hebezeugen und Umlenkrollen.
Die Baureihe deckt Rollenaußen-Durchmesser von 75–216 mm, maximale Seildurchmesser 4–9 mm und Seilzugkräfte bis 900 kg bei 180° Umlenkung ab; sämtliche Maßangaben erfolgen in Millimetern (mm).
Einsatzbereiche
- Umlenk- und Führungsrollen für Drahtseile in Winden- und Hubanlagen
- Seilrollen in hand- und kraftbetriebenen Hebezeugen und Flaschenzügen
- Allgemeine Seiltechnik im Maschinen- und Anlagenbau
- Instandhaltung und Nachrüstung bestehender Seil- und Blocksysteme
- Einsätze, bei denen eine robuste, korrosionsbeständige Stahlrolle mit Kugellager gefragt ist
Merkmale & Vorteile
- Verzinkter Stahl – robust und korrosionsbeständig für Innen- und Außeneinsatz
- Präzisions-Rillenkugellager für ruhigen, exakten Rundlauf
- Gedrehte Seilrille für definierten Seilsitz und reduziertem Seilverschleiß
- Max. Seil-Ø 4–9 mm und Rollenaußen-Ø 75–216 mm für ein breites Einsatzspektrum
- Seilzugkräfte bis 900 kg bei 180° Umlenkung (größenabhängig)
- Mit gängigen Kugellager-Typen (z. B. 6201-ZZ, 6006-ZZ, 6205-ZZ) ausgestattet
- Alle Maße in mm – einfache Integration in bestehende Konstruktionen
Technische Daten Seilrollen aus Stahl 1210
| Merkmal | Wert / Bereich |
|---|---|
| Bauart | Seilrollen 1210 aus verzinktem Stahl mit Präzisions-Rillenkugellager |
| Werkstoff Rolle | Verzinkter Stahl (korrosionsgeschützt) |
| Lagerung | Hochwertige Rillenkugellager (einzeln bzw. doppelt je nach Größe) |
| Rollenaußen-Ø | 75 mm, 100 mm, 120 mm, 134 mm, 150 mm, 216 mm |
| Rolleninnen-Ø | 65 mm, 87 mm, 102 mm, 116 mm, 132 mm, 200 mm |
| Max. Seildurchmesser | 4 mm, 6 mm, 5 mm, 9 mm, 7 mm (modellabhängig) |
| Tragfähigkeit bei 180° Umlenkung | Je nach Größe ca. 40–900 kg |
| Rillengeometrie | Definierte Werte für Rillengrund-Ø, Rillenradius und Rillentiefe je Durchmesser |
| Bohrung für Bolzen | 12–30 mm (größenabhängig) |
| Nabenlänge | Typisch 13–27 mm |
| Kugellager-Typen | 6201-ZZ, 6006-ZZ, 2× 6202-ZZ, 6302-2RS, 6205-ZZ, 6206-ZZ |
| Seile | Drahtseile im jeweiligen Seildurchmesserbereich |
Größenübersicht Seilrollen Stahl 1210
| Rollenaußen-Ø | Max. Seil-Ø | Rillengrund-Ø | Rillenradius | Rillentiefe | Kranzbreite | Bohrung | Nabenlänge | Tragfähigkeit | Kugellager |
|---|---|---|---|---|---|---|---|---|---|
| 75 mm | 4 mm | 65 mm | 2.0 mm | 5.0 mm | 13 mm | 12 mm | 13 mm | 85 kg | 6201-ZZ |
| 100 mm | 6 mm | 87 mm | 3.25 mm | 6.5 mm | 26 mm | 30 mm | 26 mm | 155 kg | 6006-ZZ |
| 120 mm | 6 mm | 102 mm | 3.0 mm | 9.0 mm | 23.5 mm | 15 mm | 26 mm | 205 kg | 2× 6202-ZZ |
| 134 mm | 5 mm | 116 mm | 2.5 mm | 9.0 mm | 20 mm | 15 mm | 20 mm | 195 kg | 6302-2RS |
| 150 mm | 9 mm | 132 mm | 5.0 mm | 9.0 mm | 27 mm | 25 mm | 27 mm | 450 kg | 6205-ZZ |
| 216 mm | 7 mm | 200 mm | 4.0 mm | 8.0 mm | 27 mm | 30 mm | 27 mm | 900 kg | 6206-ZZ |
Technische Werte gemäß Abmessungstabelle Seilrollen aus Stahl 1210 von CAH Heiderich; alle Maße in mm.
Hinweise zur Auswahl und Anwendung
- Seilrolle nach maximalem Seil-Ø und benötigter Tragfähigkeit auswählen.
- Sicherstellen, dass Rillengeometrie und Drahtseil-Durchmesser zueinander passen, um Seilverschleiß zu minimieren.
- Bohrung und Nabenlänge mit vorhandenen Bolzen- oder Achsabmessungen abgleichen.
- Vor Inbetriebnahme Rolle, Kugellager und Seilrille auf Beschädigungen und Verschmutzungen prüfen.
- Nur innerhalb der vorgegebenen Belastungsgrenzen und gemäß Herstellerangaben einsetzen.
Abmessungen Seilrollen aus Stahl 1210
| Seilrollen aus Stahl 1210 | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Seil-Ø max. (mm) | Tragfähigkeit (kg) | Kugellager-Type () |
|---|---|---|---|---|---|---|---|---|---|---|---|
