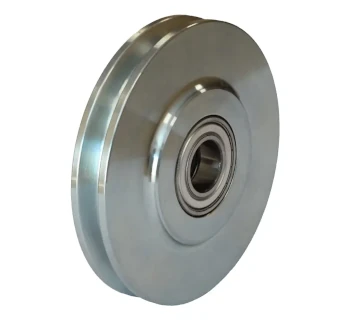

CAH Heiderich Drahtseilrollen aus Stahl 188

Die Drahtseilrollen Nr. 188 werden aus massivem Stahl vollgedreht und sind galvanisch verzinkt, wodurch sie eine hohe Präzision, Formstabilität und zuverlässigen Korrosionsschutz für den industriellen Dauerbetrieb bieten.

Die Rillenprofile sind nach DIN 15061/1 bzw. FEM 9.661 ausgeführt und die Rollen verfügen über wartungsarme Rillenkugellager sowie Abstandsscheiben zur exakten axialen Positionierung.

Die Baureihe deckt Rollenaußen-Durchmesser von 80–400 mm, maximale Seildurchmesser 4–18 mm und Tragfähigkeiten bis 7600 kg ab und ist damit ideal für mittlere bis schwere Umlenk- und Führungsaufgaben im Maschinen- und Anlagenbau.

Einsatzbereiche

• Umlenk- und Führungsrollen für Drahtseile in hand- und kraftbetriebenen Hebezeugen
• Einsatz in Bockrollen Nr. 187 als kugelgelagerte Stahlrolle für Seilzüge von 4–18 mm
• Kran-, Winden- und Förderanlagen mit hohen Lastwechseln
• Schwere Seilführungen im Industrie-, Bau- und Montagebereich
• Nachrüstung und Austausch in bestehenden Seil- und Blocksystemen

Merkmale & Vorteile

• Vollgedrehter Stahlkörper für hohe Rundlaufgenauigkeit und Dauerfestigkeit
• Galvanisch verzinkt – zuverlässiger Korrosionsschutz auch in rauen Umgebungen
• Rillenprofile nach DIN 15061/1 / FEM 9.661 für normgerechte, seilschonende Führung
• Rillenkugellager für ruhigen, leichtgängigen und wartungsarmen Lauf
• Abstandsscheiben zur exakten axialen Ausrichtung im Bock oder Lagergehäuse
• Rollenaußen-Ø 80–400 mm und Seil-Ø 4–18 mm für breite Einsatzbereiche
• Tragfähigkeit bis 7600 kg bei 180° Umlenkung (größenabhängig)
• Alle Abmessungen in Millimetern (mm) – einfache Integration in Konstruktionen

Technische Daten Drahtseilrollen Stahl 188 (Überblick)

Größenübersicht Drahtseilrollen Stahl 188

Technische Werte gemäß Abmessungstabelle Drahtseilrollen aus Stahl 188 von CAH Heiderich; alle Maße in mm.

Hinweise zur Auswahl und Anwendung

• Seilrolle nach maximalem Seil-Ø und erforderlicher Tragfähigkeit auslegen.
• Sicherstellen, dass Rillengeometrie und Drahtseildurchmesser zusammenpassen, um Seilverschleiß zu minimieren.
• Bohrung und Einbaubreite mit vorhandenen Bolzen- oder Achsabmessungen abgleichen.
• Bei Einsatz in Bockrollen 187 die zulässigen Seilzugkräfte und Montagevorschriften beachten.
• Vor Inbetriebnahme Rolle, Kugellager und Seilrille auf Beschädigungen und Verschmutzungen prüfen.
