CAH Heiderich Seilrollen 195

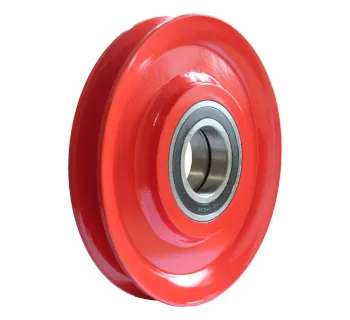

Die Seilrollen 195 bestehen aus robustem Stahl S355, sind rot lackiert und verfügen über abgedichtete Rillenkugellager für einen wartungsarmen, langlebigen Einsatz. Sie sind für Drahtseildurchmesser 20–32 mm ausgelegt und erreichen Seilzugkräfte bis 11200 kg bei 180° Umlenkung. Die optimierte Rillengeometrie (Rillengrund-Ø = 15 × Seil-Ø) sorgt für seilschonende Führung bei schweren Hebe- und Förderanwendungen.
- Stahl S355 für höchste Belastbarkeit
- Abgedichtete Kugellager für ruhigen Dauerbetrieb
- Seildurchmesser 20–32 mm für schwere Drahtseilanwendungen
- Seilzugkräfte bis 11200 kg (größenabhängig)
- Rillengeometrie 15 × Seil-Ø für optimale Seilauflage
- Rot lackiert für Sichtbarkeit und Korrosionsschutz
- Passend zu Schwerlast-Bockrollen 194
Die Seilrollen 195 bestehen aus robustem Stahl S355, sind rot lackiert und verfügen über abgedichtete Rillenkugellager für einen wartungsarmen, langlebigen Einsatz. Sie sind für Drahtseildurchmesser 20–32 mm ausgelegt und erreichen Seilzugkräfte bis 11200 kg bei 180° Umlenkung. Die optimierte Rillengeometrie (Rillengrund-Ø = 15 × Seil-Ø) sorgt für seilschonende Führung bei schweren Hebe- und Förderanwendungen.
- Stahl S355 für höchste Belastbarkeit
- Abgedichtete Kugellager für ruhigen Dauerbetrieb
- Seildurchmesser 20–32 mm für schwere Drahtseilanwendungen
- Seilzugkräfte bis 11200 kg (größenabhängig)
- Rillengeometrie 15 × Seil-Ø für optimale Seilauflage
- Rot lackiert für Sichtbarkeit und Korrosionsschutz
- Passend zu Schwerlast-Bockrollen 194
Informationen: Seilrollen 195
Die Seilrollen 195 sind schwere Stahl-Seilrollen aus Stahl S355, rot lackiert und mit abgedichteten Rillenkugellagern ausgestattet, speziell ausgelegt für den Einsatz in Schwerlast-Bockrollen 194.
Sie ermöglichen eine seilschonende Umlenkung von Drahtseilen mit maximalen Seildurchmessern von 20–32 mm und Seilzugkräften bis 11200 kg bei 180° Umlenkung.
Die Rillengeometrie ist nach Herstellerangabe so ausgelegt, dass der Rillengrund-Ø dem 15-fachen Seil-Ø entspricht, womit eine optimale Seilauflage und hohe Lebensdauer der Drahtseile erreicht wird.
Einsatzbereiche
- Als Einsatzrolle in Schwerlast-Bockrollen 194 für schwere Hebe- und Förderanwendungen
- Umlenk- und Führungsrollen in hand- und kraftbetriebenen Hubanlagen
- Schwere Drahtseilanwendungen im Kran-, Winden- und Förderanlagenbau
- Nachrüstung und Instandhaltung bestehender Schwerlast-Seilblöcke
- Einsatzbereiche, in denen hohe Seilzugkräfte und robuste Stahlkonstruktionen erforderlich sind
Merkmale & Vorteile
- Gefertigt aus Stahl S355 für hohe mechanische Belastbarkeit
- Rot lackiert – gut sichtbar und zusätzlich korrosionsgeschützt
- Mit abgedichteten Rillenkugellagern für wartungsarmen Dauerbetrieb
- Rillengeometrie mit Rillengrund-Ø = 15 × Seil-Ø für seilschonende Umlenkung
- Speziell passend zu Schwerlast-Bockrollen 194 desselben Herstellers
- Hohe Seilzugkräfte bis 11200 kg bei 180° Umlenkung (größenabhängig)
- Alle Angaben in Millimetern (mm) für einfache Integration in Konstruktionen
Technische Daten Seilrollen 195 (Überblick)
| Merkmal | Wert / Bereich |
|---|---|
| Bauart | Schwere Seilrollen für Drahtseile, passend zu Schwerlast-Bockrollen 194 |
| Werkstoff | Stahl S355, rot lackiert |
| Lagerung | Abgedichtete Rillenkugellager (2RS-Ausführung) |
| Rollenaußen-Ø | 380 mm, 425 mm, 475 mm, 530 mm, 590 mm |
| Rolleninnen-Ø | 315 mm, 355 mm, 400 mm, 450 mm, 500 mm |
| Max. Seil-Ø | 20 mm, 22 mm, 25 mm, 28 mm, 32 mm (größenabhängig) |
| Max. Seilzugkraft bei 180° | 4500 kg bis 11200 kg (größenabhängig) |
| Rillengrund-Ø | 315 mm, 355 mm, 400 mm, 450 mm, 500 mm |
| Rillenradius | 10.5 mm, 12 mm, 13.5 mm, 15 mm, 17 mm |
| Rillentiefe | 32.5 mm, 35 mm, 37.5 mm, 40 mm, 45 mm |
| Kranzbreite | 55 mm, 60 mm, 62 mm, 70 mm, 75 mm |
| Bohrung für Bolzen | 90 mm, 100 mm, 110 mm, 120 mm, 130 mm |
| Nabenlänge inkl. Abstandsringe | 70 mm, 78 mm, 86 mm, 105 mm, 105 mm |
| Naben-Ø | 200 mm, 230 mm, 255 mm, 270 mm, 280 mm |
| Kugellager-Typ | 6218-2RS, 6220-2RS, 6222-2RS, 6224-2RS, 6226-2RS |
| Tragfähigkeit (Herstellerangabe) | 9000 kg, 11200 kg, 14200 kg, 18000 kg, 22400 kg |
Größenübersicht Seilrollen 195
| Ausführung | Max. Seil-Ø | Max. Seilzugkraft bei 180° Umlenkung |
Rollenaußen-Ø | Rolleninnen-Ø | Rillengrund-Ø | Rillenradius | Rillentiefe | Kranzbreite | Bohrung | Nabenlänge | Naben-Ø | Kugellager |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø 380 mm | 20 mm | 4500 kg | 380 mm | 315 mm | 315 mm | 10.5 mm | 32.5 mm | 55 mm | 90 mm | 70 mm | 200 mm | 6218-2RS |
| Ø 425 mm | 22 mm | 5600 kg | 425 mm | 355 mm | 355 mm | 12 mm | 35 mm | 60 mm | 100 mm | 78 mm | 230 mm | 6220-2RS |
| Ø 475 mm | 25 mm | 7100 kg | 475 mm | 400 mm | 400 mm | 13.5 mm | 37.5 mm | 62 mm | 110 mm | 86 mm | 255 mm | 6222-2RS |
| Ø 530 mm | 28 mm | 9000 kg | 530 mm | 450 mm | 450 mm | 15 mm | 40 mm | 70 mm | 120 mm | 105 mm | 270 mm | 6224-2RS |
| Ø 590 mm | 32 mm | 11200 kg | 590 mm | 500 mm | 500 mm | 17 mm | 45 mm | 75 mm | 130 mm | 105 mm | 280 mm | 6226-2RS |
Alle technischen Angaben gemäß Abmessungstabelle Seilrollen 195 von CAH Heiderich; alle Maße in mm.
Hinweise zur Auswahl und Anwendung
- Seilrolle nach maximalem Seil-Ø und erforderlicher Seilzugkraft auswählen.
- Sicherstellen, dass Seilrille und Drahtseildurchmesser zueinander passen, um Seilverschleiß zu minimieren.
- Bei Einsatz in Schwerlast-Bockrollen 194 die zulässige Tragfähigkeit und Montagevorschriften des Herstellers beachten.
- Bohrung und Nabenlänge mit vorhandenen Bolzen- oder Achsabmessungen abgleichen.
- Vor Inbetriebnahme Rolle, Kugellager und Seilrille auf Beschädigungen und Verschmutzungen prüfen.
Abmessungen Seilrollen 195
| Seilrollen 195 | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge inkl. Abstandsringe (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Kugellager-Type () | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
