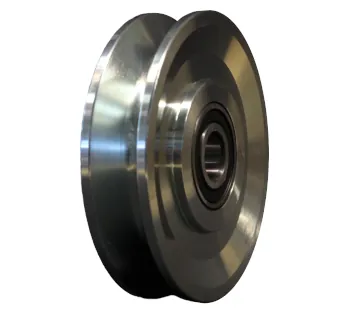

CAH Heiderich Seilrollen aus Stahl 181
Die Stahlrollen 181 sind robuste, verzinkte Seilrollen mit gedrehter Seilrille und abgedichteten Kugellagern für anspruchsvolle Drahtseilanwendungen. Sie decken Rollenaußen-Ø von 85–360 mm sowie maximale Seildurchmesser 6–27 mm ab und eignen sich ideal als Einsatzrollen zu den Bockrollen 180. Die langlebige Stahlkonstruktion mit geregelter Rillengeometrie gewährleistet eine sichere Seilführung bei hohen Lasten.
- Stahlvollrad in schwerer Ausführung für hohe Traglasten
- Galvanisch verzinkt für optimalen Korrosionsschutz
- Gedrehte Seilrille für präzise und verschleißarme Seilführung
- Kugellager abgedichtet – ruhiger Lauf und geringer Wartungsbedarf
- Max. Seil-Ø 6–27 mm für vielfältige Industrieanwendungen
- Kompatibel mit Bockrollen 180 als Ersatz- oder Neubauteil
max. Seilzugkraft bei 180° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Die Stahlrollen 181 sind robuste, verzinkte Seilrollen mit gedrehter Seilrille und abgedichteten Kugellagern für anspruchsvolle Drahtseilanwendungen. Sie decken Rollenaußen-Ø von 85–360 mm sowie maximale Seildurchmesser 6–27 mm ab und eignen sich ideal als Einsatzrollen zu den Bockrollen 180. Die langlebige Stahlkonstruktion mit geregelter Rillengeometrie gewährleistet eine sichere Seilführung bei hohen Lasten.
- Stahlvollrad in schwerer Ausführung für hohe Traglasten
- Galvanisch verzinkt für optimalen Korrosionsschutz
- Gedrehte Seilrille für präzise und verschleißarme Seilführung
- Kugellager abgedichtet – ruhiger Lauf und geringer Wartungsbedarf
- Max. Seil-Ø 6–27 mm für vielfältige Industrieanwendungen
- Kompatibel mit Bockrollen 180 als Ersatz- oder Neubauteil
Informationen: Seilrollen aus Stahl 181
Die Seilrollen Nr. 181 sind robuste Stahlrollen mit voll bearbeiteter Seilrille, galvanisch verzinkt und mit abgedichteten Kugellagern ausgestattet, ausgelegt für den langlebigen Einsatz in anspruchsvollen Drahtseilanwendungen.
Sie decken Rollenaußen-Durchmesser von ca. 85–360 mm, maximale Seildurchmesser 6–27 mm sowie hohe Tragfähigkeiten ab und sind die passende Einsatzrolle zu den Bockrollen Nr. 180.
Durch die Kombination aus Stahlvollrad, verzinkter Oberfläche und wartungsarmen Kugellagern eignen sich die Seilrollen 181 ideal als Ersatzrollen oder für den Einbau in neue Hub-, Führungs- und Umlenksysteme.
Einsatzbereiche
- Umlenk- und Führungsrollen in Kran-, Winden- und Hubanlagen
- Rollen für Bockrollen Nr. 180 und andere Seilrollenblöcke im Fachhandel
- Schwere Drahtseilanwendungen in der Förder- und Hebetechnik
- Nachrüstung und Instandhaltung bestehender Seil- und Blocksysteme
- Einsatz in Umgebungen, in denen eine korrosionsgeschützte Stahlrolle mit hoher Tragkraft erforderlich ist
Merkmale & Vorteile
- Stahl-Seilrolle mit voll bearbeiteter Seilrille für definierte Seilführung
- Galvanisch verzinkt für zuverlässigen Korrosionsschutz und lange Lebensdauer
- Abgedichtete Kugellager für ruhigen Rundlauf und geringen Wartungsaufwand
- Passend zu Bockrollen Nr. 180 – ideal als Ersatzrolle oder für Neuanlagen
- Hohe Tragfähigkeit für anspruchsvolle Industrie- und Hebeanwendungen
- Alle Maße in Millimetern (mm) – einfache Integration in bestehende Konstruktionen
- Qualitätsprodukt von CAH Heiderich mit langjähriger Erfahrung in Seil- und Rollentechnik
Technische Daten Seilrollen Stahl 181
| Merkmal | Wert / Bereich |
|---|---|
| Bauart | Seilrollen Nr. 181 aus Stahl mit abgedichteten Kugellagern |
| Oberfläche | Galvanisch verzinkt, guter Korrosionsschutz |
| Rollenaußen-Ø | ca. 85–360 mm (größenabhängig) |
| Max. Seildurchmesser | ca. 6–27 mm (je Größe definiert) |
| Seiltyp | Drahtseile im angegebenen Seildurchmesserbereich |
| Lagerung | Abgedichtete Rillenkugellager, wartungsarm |
| Rillenausführung | Rille gedreht für präzise Seilauflage |
| Kombination | Passend zu Bockrollen Nr. 180 (Einsatzrolle im Blockgehäuse) |
| Maßangaben | Alle Maße in mm |
Größenübersicht Seilrollen Stahl 181 (zu Bockrollen 180)
| Rollenaußen-Ø | Rillengrund-Ø | Rillenradius | Rillentiefe | Max. Seil-Ø | Tragfähigkeit* [kg] |
|---|---|---|---|---|---|
| 85 mm | 60 mm | 3.2 mm | 12 mm | 6 mm | 500 kg |
| 125 mm | 90 mm | 4.8 mm | 17 mm | 9 mm | 1000 kg |
| 180 mm | 135 mm | 7.0 mm | 22 mm | 13 mm | 2000 kg |
| 240 mm | 185 mm | 9.5 mm | 27 mm | 18 mm | 4000 kg |
| 300 mm | 230 mm | 12.5 mm | 35 mm | 23 mm | 6400 kg |
| 360 mm | 280 mm | 15.0 mm | 40 mm | 27 mm | 10000 kg |
*Tragfähigkeiten beziehen sich auf den Einsatz in passenden Bockrollen 180 bei bestimmungsgemäßer Verwendung.
Hinweise zur Auswahl und Anwendung
- Seilrolle passend zu Seildurchmesser und geforderter Tragfähigkeit auswählen.
- Darauf achten, dass Seilrille und Seil-Ø zueinander passen, um Seilverschleiß zu minimieren.
- Bei Verwendung in Bockrollen 180 die zulässige Tragfähigkeit und Montagevorschriften beachten.
- Vor Inbetriebnahme Rolle, Kugellager und Seilrille auf Beschädigungen und Verschmutzungen prüfen.
- Nur für die vorgesehenen Drahtseilanwendungen innerhalb der angegebenen Betriebsparameter einsetzen.
Abmessungen Seilrollen aus Stahl 181
| Seilrollen aus Stahl 181 | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Kugellager-Type (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
