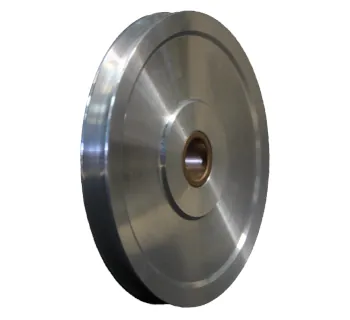

CAH Heiderich Aluminium-Seilrollen 171
Die Aluminium-Seilrollen 171 sind leichte, dabei robuste Drahtseilrollen mit präzise gedrehter Seilrille und selbstschmierender Bronze-Gleitbuchse für einen ruhigen, wartungsarmen Betrieb. Sie decken Rollenaußen-Ø von 65–150 mm, maximale Seildurchmesser 2.5–8 mm sowie Seilzugkräfte bis 350 kg ab. Durch ihre Kombination aus Gewichtsersparnis, Festigkeit und sauberer Seilführung eignen sie sich ideal für leichte bis mittelschwere Hebe- und Umlenksysteme.
- Aluminium-Leichtbau mit hoher Festigkeit
- Präzise Seilrille für sicheren, verschleißarmen Seilsitz
- Bronze-Gleitbuchse – langlebig und wartungsarm
- Max. Seil-Ø 2.5–8 mm für verschiedene Drahtseilanwendungen
- Seilzugkräfte bis 350 kg (größenabhängig)
- Ideal für leichte und mittlere Hebe- und Umlenksysteme
max. Seilzugkraft bei 180° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Die Aluminium-Seilrollen 171 sind leichte, dabei robuste Drahtseilrollen mit präzise gedrehter Seilrille und selbstschmierender Bronze-Gleitbuchse für einen ruhigen, wartungsarmen Betrieb. Sie decken Rollenaußen-Ø von 65–150 mm, maximale Seildurchmesser 2.5–8 mm sowie Seilzugkräfte bis 350 kg ab. Durch ihre Kombination aus Gewichtsersparnis, Festigkeit und sauberer Seilführung eignen sie sich ideal für leichte bis mittelschwere Hebe- und Umlenksysteme.
- Aluminium-Leichtbau mit hoher Festigkeit
- Präzise Seilrille für sicheren, verschleißarmen Seilsitz
- Bronze-Gleitbuchse – langlebig und wartungsarm
- Max. Seil-Ø 2.5–8 mm für verschiedene Drahtseilanwendungen
- Seilzugkräfte bis 350 kg (größenabhängig)
- Ideal für leichte und mittlere Hebe- und Umlenksysteme
Informationen: Aluminium-Seilrollen 171
Die Aluminium-Seilrollen 171 sind leichte, zugleich robuste Drahtseilrollen für den zuverlässigen Seilbetrieb in Hebe- und Umlenksystemen, insbesondere dort, wo eine Gewichtseinsparung bei hoher Festigkeit gefordert ist.
Sie werden aus hochwertigem Aluminium gefertigt, besitzen eine präzise gedrehte Seilrille für optimalen Seilsitz und sind mit einer selbstschmierenden Bronze-Gleitbuchse ausgestattet, was den Betrieb wartungsarm und langlebig macht.
Die Baureihe umfasst Rollenaußen-Durchmesser von 65–150 mm, maximale Seildurchmesser 2.5–8 mm und Seilzugkräfte bis 350 kg bei 180° Umlenkung, alle Maße sind in Millimetern (mm) ausgeführt.
Einsatzbereiche
- Umlenk- und Führungsrollen in leichten bis mittelschweren Hebesystemen
- Montage- und Industrieanwendungen mit Bedarf an gewichtsoptimierten Seilrollen
- Seilführungen in Winden, kleinen Krananlagen und Seilzügen
- Nachrüstung und Instandhaltung bestehender Seil- und Blocksysteme
- Anwendungen, bei denen eine Kombination aus
geringem Eigengewicht und hoher Belastbarkeit gefordert ist
Merkmale & Vorteile
- Hochwertiges Aluminium – geringes Gewicht bei hoher Festigkeit
- Präzise gedrehte Seilrille für definierten Seilsitz und reduzierten Seilverschleiß
- Selbstschmierende Bronze-Buchse – wartungsarm und langlebig
- Leichtbau erleichtert Transport, Montage und Handhabung
- Max. Seil-Ø 2.5–8 mm für viele Drahtseilanwendungen im leichten und mittleren Lastbereich
- Seilzugkräfte bis 350 kg bei 180° Umlenkung (größenabhängig)
- Alle Maße in mm – einfache Integration in bestehende Konstruktionen
Technische Daten Aluminium-Seilrollen 171 (Auszug)
| Ausführung | Max. Seil-Ø | Max. Seilzugkraft bei 180° Umlenkung |
Rollenaußen-Ø | Rolleninnen-Ø |
|---|---|---|---|---|
| Ø 65 mm | 2.5 mm | 50 kg | 65 mm | 56 mm |
| Ø 75 mm | 5 mm | 180 kg | 75 mm | 65 mm |
| Ø 90 mm | 5 mm | 180 kg | 90 mm | 75 mm |
| Ø 115 mm | 6 mm | 180 kg | 115 mm | 100 mm |
| Ø 125 mm | 6 mm | 315 kg | 125 mm | 110 mm |
| Ø 150 mm | 8 mm | 350 kg | 150 mm | 130 mm |
Alle Angaben gemäß Abmessungstabelle Aluminium-Seilrollen 171 von CAH Heiderich / TOMANRO, alle Maße in mm.
Hinweise zur Auswahl und Anwendung
- Seilrolle nach maximalem Seil-Ø und erforderlicher Seilzugkraft auswählen.
- Sicherstellen, dass Seilrille und Drahtseil-Durchmesser zueinander passen, um vorzeitigen Seilverschleiß zu vermeiden.
- Bohrung und Nabeninnen-Ø auf vorhandene Bolzen- oder Achsabmessungen abstimmen.
- Vor Inbetriebnahme Rolle, Bronze-Buchse und Seilrille auf Beschädigungen und Verschmutzungen prüfen.
- Nur innerhalb der angegebenen Lastgrenzen und gemäß Herstellerhinweisen einsetzen.
Abmessungen Aluminium-Seilrollen 171
| Aluminium-Seilrollen 171 | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
