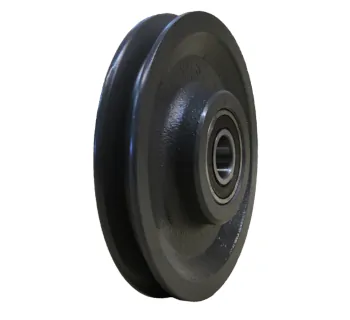

CAH Heiderich Drahtseilrolle 169 K
Die Drahtseilrolle 169 K besteht aus robustem Grauguss und verfügt über eine präzise gedrehte Seilrille sowie abgedichtete Kugellager für einen ruhigen, langlebigen Betrieb. Sie eignet sich für Seildurchmesser 5–16 mm und bietet je nach Größe Seilzugkräfte bis 1600 kg bei 180° Umlenkung. Dank ihrer stabilen Konstruktion ist sie ideal für anspruchsvolle Umlenk- und Führungsanwendungen in Industrie und Maschinenbau.
- Grauguss-Konstruktion für hohe Dauerfestigkeit
- Gedrehte Seilrille für optimalen Seilsitz
- Abgedichtete Kugellager für ruhigen, wartungsarmen Lauf
- Seil-Ø 5–16 mm für breiten Einsatzbereich
- Tragfähigkeit bis 1600 kg (größenabhängig)
Die Drahtseilrolle 169 K besteht aus robustem Grauguss und verfügt über eine präzise gedrehte Seilrille sowie abgedichtete Kugellager für einen ruhigen, langlebigen Betrieb. Sie eignet sich für Seildurchmesser 5–16 mm und bietet je nach Größe Seilzugkräfte bis 1600 kg bei 180° Umlenkung. Dank ihrer stabilen Konstruktion ist sie ideal für anspruchsvolle Umlenk- und Führungsanwendungen in Industrie und Maschinenbau.
- Grauguss-Konstruktion für hohe Dauerfestigkeit
- Gedrehte Seilrille für optimalen Seilsitz
- Abgedichtete Kugellager für ruhigen, wartungsarmen Lauf
- Seil-Ø 5–16 mm für breiten Einsatzbereich
- Tragfähigkeit bis 1600 kg (größenabhängig)
Informationen: Drahtseilrolle 169 K
Die Drahtseilrollen Nr. 169 K bestehen aus robustem Grauguss und sind für den dauerhaften Einsatz unter hohen Seilzugkräften ausgelegt, wobei die gedrehte Seilrille eine exakte und seilschonende Führung gewährleistet.
Durch die Verwendung abgedichteter Rillenkugellager laufen die Rollen ruhig und mit geringem Wartungsaufwand, was sie ideal für industrielle Umlenk- und Führungsanwendungen macht.
Die Baureihe deckt Rollenaußen-Durchmesser von 120–375 mm, maximale Seildurchmesser 5–16 mm sowie Seilzugkräfte bis 1600 kg bei 180° Umlenkung ab; alle Maße sind in Millimetern (mm) angegeben.
Einsatzbereiche
- Umlenk- und Führungsrollen für Drahtseile in Winden-, Kran- und Hubanlagen
- Schwere Industrieanwendungen mit anspruchsvoller Seilführung und hohen Lastwechseln
- Nachrüstung und Ersatz in bestehenden Seil- und Blocksystemen des Fachhandels
- Allgemeiner Maschinen- und Anlagenbau, in dem kompakte, tragfähige Seilrollen benötigt werden
- Einsatz in Hand- und Kraftantriebs-Systemen mit Drahtseilen im Bereich 5–16 mm
Merkmale & Vorteile
- Grauguss-Konstruktion für hohe Steifigkeit und Dauerfestigkeit
- Rille gedreht – definierter Seilsitz und reduzierter Seilverschleiß
- Mit abgedichteten Rillenkugellagern für ruhigen Lauf und geringen Wartungsaufwand
- Max. Seil-Ø 5–16 mm und Außen-Ø 120–375 mm für breites Einsatzspektrum
- Seilzugkräfte bis 1600 kg bei 180° Umlenkung (größenabhängig)
- Ausgestattet mit gängigen Kugellager-Typen (z. B. 6203-2RS, 6004-2RS, 6205-2RS)
- Alle Maße in mm, passend zu gängigen Systemkomponenten im Fachhandel
Technische Daten Drahtseilrollen 169 K (Überblick)
| Merkmal | Wert / Beschreibung |
|---|---|
| Bauart | Drahtseilrollen Nr. 169 K aus Grauguss mit gedrehter Seilrille |
| Werkstoff Rolle | Hochwertiger Grauguss für hohe Belastbarkeit |
| Lagerung | Abgedichtete Rillenkugellager (2RS-Ausführung, modellabhängig) |
| Rollenaußen-Ø | 120 mm, 150 mm, 190 mm, 235 mm, 280 mm, 325 mm, 375 mm |
| Max. Seildurchmesser | 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm |
| Max. Seilzugkraft bei 180° | 125–1600 kg (je nach Rollendurchmesser) |
| Rillengeometrie | Definierte Werte für Rillengrund-Ø, Rillenradius und Rillentiefe je Größe |
| Bohrung für Bolzen | 17–60 mm (größenabhängig) |
| Nabenlänge | Zwischen 34 mm und 70 mm (inkl. ggf. Abstandsringe) |
| Seile | Drahtseile im angegebenen Seildurchmesserbereich, 180° Umlenkung |
Größenübersicht Drahtseilrolle 169 K
| Ausführung | Max. Seil-Ø | Rollenaußen-Ø | Rillengrund-Ø | Rillenradius | Rillentiefe | Kranzbreite | Bohrung | Nabenlänge | Naben-Ø | Kugellager | Tragfähigkeit |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø 120 mm | 5 mm | 120 mm | 100 mm | 2.5 mm | 10 mm | 18 mm | 17 mm | 35 mm | 55 mm | 6203-2RS | 250 kg |
| Ø 150 mm | 6 mm | 150 mm | 125 mm | 3.0 mm | 12 mm | 22 mm | 20 mm | 41.5 mm | 60 mm | 6004-2RS | 500 kg |
| Ø 190 mm | 8 mm | 190 mm | 160 mm | 4.0 mm | 15 mm | 27 mm | 25 mm | 34 mm | 74 mm | 6205-2RS | 1000 kg |
| Ø 235 mm | 10 mm | 235 mm | 200 mm | 5.0 mm | 17 mm | 32 mm | 30 mm | 37 mm | 85 mm | 6206-2RS | 1000 kg |
| Ø 280 mm | 12 mm | 280 mm | 240 mm | 6.0 mm | 20 mm | 36 mm | 35 mm | 62 mm | 100 mm | 6207-2RS | 1500 kg |
| Ø 325 mm | 14 mm | 325 mm | 280 mm | 7.0 mm | 22 mm | 41 mm | 40 mm | 70 mm | 120 mm | 6208-2RS | 2000 kg |
| Ø 375 mm | 16 mm | 375 mm | 320 mm | 8.0 mm | 27 mm | 50 mm | 60 mm | 48 mm | 150 mm | 6212-2RS | 3200 kg |
Alle technischen Angaben gemäß Abmessungstabelle Drahtseilrolle 169 K; sämtliche Maße in mm.
Hinweise zur Auswahl und Anwendung
- Seilrolle nach maximalem Seil-Ø und erforderlicher Seilzugkraft auswählen.
- Sicherstellen, dass Rillengeometrie und Drahtseildurchmesser zueinander passen, um Seilverschleiß zu minimieren.
- Bohrung und Nabenlänge mit vorhandenen Bolzen- oder Achsabmessungen abgleichen.
- Vor Inbetriebnahme Rolle, Kugellager und Seilrille auf Beschädigungen und Verschmutzungen prüfen.
- Nur innerhalb der angegebenen Belastungsgrenzen und gemäß Herstellerangaben betreiben.
Abmessungen Drahtseilrolle 169 K
| Drahtseilrolle 169 K | max. Seil-Ø (mm) | Rollenaußen-Ø (mm) | Rillengrund-Ø (mm) | Rillenradius (mm) | Rillentiefe (mm) | Kranzbreite (mm) | Bohrung für Bolzen (mm) | Nabenlänge (mm) | Naben-Ø (mm) | Seil-Ø max. (mm) | Kugellager-Type () | Tragfähigkeit (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
