Der Bolzenanker FAZ II Plus R von fischer ist ein
leistungsstarker Stahlanker für die sichere Befestigung schwerer Lasten in
gerissenem und ungerissenem Beton. Die kraftkontrollierte Spreiztechnik mit
Spreizclip sorgt für sofortige Tragfähigkeit und ermöglicht – je nach Auslegung –
auch Anwendungen mit dynamischer Beanspruchung.
Als Ausführung R besteht der Anker aus nicht rostendem Stahl und ist damit für
Einsatzorte prädestiniert, in denen Korrosionsschutz und Dauerhaftigkeit im
Vordergrund stehen, z. B. im Außenbereich oder in feuchtebelasteten Umgebungen. Die Montage ist bei vielen
Durchmessern besonders effizient, da (ab M8) die Bohrlochreinigung entfallen kann.
Einsatzbereiche
Der FAZ II Plus R wird eingesetzt, wenn hohe Sicherheitsreserven und eine
robuste Befestigung in Beton gefordert sind – typischerweise in folgenden Anwendungen:
- Stahlkonstruktionen, Konsolen und Trägeranbindungen
- Geländer, Treppen, Fassaden-Unterkonstruktionen
- Maschinen, Pumpen, Anlagenkomponenten
- Fördertechnik wie Hebebühnen und Förderbänder
- Tunnel- und Aufzugsumfeld (bauteilbezogene Auslegung vorausgesetzt)
- Holzkonstruktionen (bauteil- und normgerechte Auslegung vorausgesetzt)
Geeignete Baustoffe
Der Bolzenanker ist für die Verankerung in Beton vorgesehen und wird laut
Produktangaben in folgenden Bereichen eingesetzt:
- Beton C20/25 bis C50/60 (gerissen & ungerissen)
- Beton C12/15 bis C80/95 (laut Gutachten)
- Stahlfaserbeton (aBG vorhanden)
- Kalksandvollstein (laut Gutachten)
Varianten und Unterschiede in der FAZ II Plus-Familie
Die Produktfamilie umfasst mehrere Ausführungen für unterschiedliche Umgebungen und Anforderungen. Für die
Auswahl sind insbesondere Werkstoff und die daraus resultierende Korrosionsbeständigkeit
entscheidend:
| Ausführung |
Werkstoff / Besonderheit |
Typische Vorteile |
Typische Einsatzumgebung |
| FAZ II Plus |
galvanisch verzinkter Stahl |
Wirtschaftliche Standardausführung für viele Befestigungen in Beton |
Innenbereiche / trockene Umgebungen |
| FAZ II Plus R |
nicht rostender Stahl (A4 / 1.4401, Fkl. 50) |
Hohe Dauerhaftigkeit, geeignet für korrosionskritische Umgebungen |
Außenbereich / Feuchte- und Witterungseinfluss |
| FAZ II Plus HCR |
hochkorrosionsbeständiger Stahl (1.4529) |
Maximale Korrosionsbeständigkeit für besonders aggressive Atmosphären |
Stark korrosive Umgebungen (anwendungsabhängig) |
Technische Merkmale, die den Artikel ausmachen
Der FAZ II Plus ist ein kraftkontrollierter Spreizanker: Beim Anziehen der
Mutter wird der Konusbolzen in den Spreizclip gezogen.
Der Spreizclip verspannt sich kraftschlüssig an der Bohrlochwand und leitet die Lasten
sicher in den Beton ein.
Durch variable Verankerungstiefen kann die Auslegung an die Lastanforderung angepasst werden.
Zusätzlich wird eine Erhöhung der Quertragfähigkeit durch die aktualisierte ETA-Bewertung
hervorgehoben. Für Durchmesserbereiche M8–M24 ist die Montage (laut Produktangaben) besonders effizient,
da die Bohrlochreinigung entfallen kann.
| Technisches Detail |
Angabe |
| Produkttyp |
Kraftkontrollierter Bolzenanker mit Spreizclip |
| Werkstoff (R-Ausführung) |
Austenit A4 / 1.4401 |
| Festigkeitsklasse |
Fkl. 50 |
| Durchmesserbereich |
M6 bis M24 (vereinfachte Montage ohne Bohrlochreinigung ab M8) |
| Geeignet für |
Gerissenen und ungerissenen Beton |
| Seismik |
Leistungskategorie C1 (auf der Produktseite zusätzlich C2 genannt) |
| Dynamische Anwendungen |
Für dynamische Anforderungen vorgesehen (Auslegung system- und anwendungsabhängig) |
Montagehinweise
Der FAZ II Plus R eignet sich für Vorsteck-, Durchsteck- und
Abstandsmontage. Bei Erreichen des vorgegebenen Anziehdrehmoments gilt der Anker als
zulassungskonform gesetzt (system- und variantenabhängig).
-
Funktionsprinzip: Mutter anziehen → Konus wird in den Spreizclip gezogen →
kraftschlüssige Verspannung gegen die Bohrlochwand.
-
Für Serienmontagen werden Bolzenanker-Setzwerkzeuge (z. B. FABS oder FA-ST II) empfohlen.
-
Bei seismischen Anforderungen kann der Ringspalt mit Verfüllscheibe FFD gefüllt werden.
-
Für dynamische Belastung wird der Einsatz eines zusätzlichen Dynamik-Sets sowie
(je nach Systemauslegung) die Kombination mit Injektionsmörtel (z. B. FIS V Plus,
FIS EM Plus, FIS HB) genannt.
Sicherheitsaspekte und Normen
Für die fachgerechte Auswahl sind die Zulassungen und die daraus abgeleiteten Randbedingungen
(Untergrund, Risszustand, Lastart, seismische Kategorie, Montageart) maßgeblich. Für die Produktfamilie ist eine
Europäische Technische Bewertung (ETA) hinterlegt, die u. a. den Einsatz als mechanischer Dübel in
Beton abdeckt.
- ETA-19/0520 (Handelsbezeichnung: FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR)
- ETA-20/0897
- Weitere Angaben auf der Produktseite: DoP (Leistungserklärung), aBG, ICC
- Feuerwiderstand R120, RWS 1350, VdS, ZTV-Ing
Passende Artikel/Zubehör
Für eine praxisgerechte Systemlösung (Montage, Sonderanforderungen, Alternativen je nach Umgebungsbedingungen) sind
folgende Artikel häufig sinnvoll:
-
Alternativer Bolzenanker für wirtschaftliche Befestigungen in ungerissenem Beton:
fischer Bolzenanker FBN II
-
Betonschraube als Alternative (je nach Anwendung):
fischer UltraCut FBS II
-
Injektionsmörtel-Systeme (z. B. für dynamische Systemlösungen oder Spezialfälle):
Hochleistungsmörtel FIS / Highbond-Spezialmörtel FIS HB
-
Systemkomponenten für Injektionssysteme:
Ankerstange FIS A (in Kombination mit geeigneten Mörteln)

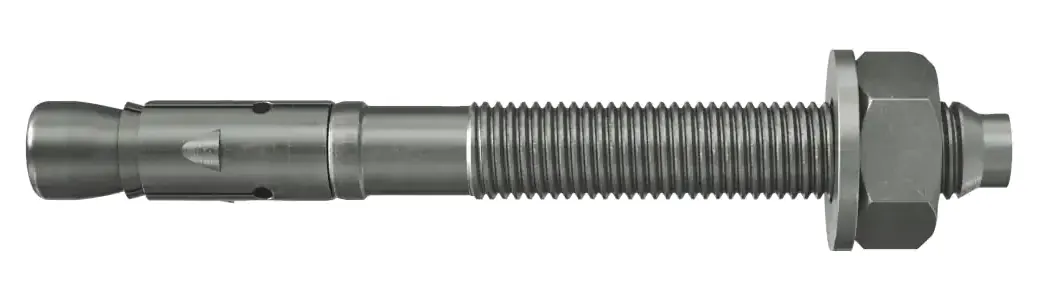

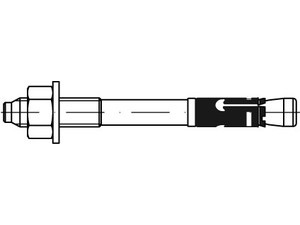

Produktbild
Das Bild zeigt den typischen Aufbau des Bolzenankers mit Spreizbereich,
Gewinde, Unterlegscheibe und Mutter.
