Tractel Klemmen

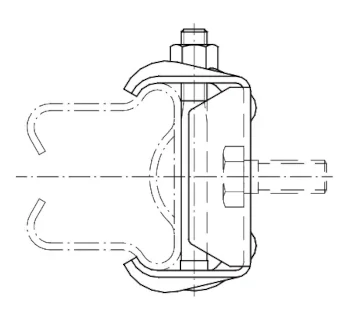

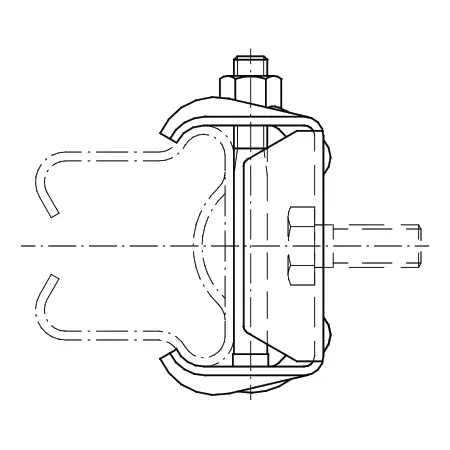

Die Tractel FABA A11 Klemmen dienen zur sicheren Befestigung der A11 Steigschutzschiene an den jeweiligen Halterungen im Steigschutzsystem. Sie sind damit ein zentrales Montageelement, um die Schiene form- und kraftschlüssig in Position zu halten, sodass der Fangwagen über den gesamten Steigweg störungsfrei geführt werden kann.

Einsatzbereiche

FABA A11 Klemmen werden überall dort benötigt, wo die A11 Schiene an einer Halterung befestigt wird – also bei der Montage von Steigschutzschienen und Steigschutzleitern im System A11.

• Neumontage von A11-Steigschutzanlagen (Schiene/Leiter mit Halterungen am Bauwerk).
• Nachrüstung einer Steigschutzschiene an bestehende Leiter-/Bauwerksstrukturen.
• Instandsetzung bei Austausch von Halterungen, Schienenabschnitten oder beschädigten Befestigungsteilen.

Varianten und Unterschiede

Auf der TOMANRO-Typenseite sind für die A11-Klemmen zwei Artikel aufgeführt: die Blechklemme A11 sowie Befestigungsschrauben A11 (separat, auf Anfrage).

Wichtig: Der Schraubensatz muss separat bestellt werden.

Montagehinweise (praxisnah)

Die Klemme wird verwendet, um die Schiene an der Halterung zu fixieren; dabei sind die Schraubverbindungen so anzuziehen, dass die Schiene fluchtet und keine Verspannung entsteht. Nach der Montage sollte der Steigweg mit dem passenden Fangwagen vollständig abgefahren werden, um Blockaden oder Schleifstellen frühzeitig zu erkennen.

• Vor dem Endanzug: Schiene ausrichten, damit der Fangwagenlauf störungsfrei bleibt.
• Nur systemkonforme Schrauben/Teile verwenden (A11-Freigaben beachten).
• Nach Montage: Sichtprüfung (Sitz der Klemme, Korrosion, Verformung) und Funktionsprüfung durchführen.

Häufige Fehler in der Praxis

• Schraubensatz nicht mitbestellt → Montageverzögerung oder falsche Schrauben improvisiert.
• Zu starker Endanzug ohne Ausrichtung → Schiene verspannt, Fangwagen läuft schwergängig.
• Ungeeignete Befestigungsmittel oder Systemmix (nicht A11-freigegeben) → fehlende Systemkonformität.
• Keine Funktionsprüfung nach Montage → Laufprobleme werden erst im Betrieb erkannt.
• Korrosion/Materialmix nicht berücksichtigt (z. B. aggressive Umgebung) → frühzeitiger Verschleiß.

Sicherheitsaspekte und Normen

Die Klemmen sind als Systembauteile für das FABA A11-System mit EN 353-1 ausgewiesen. Unabhängig vom einzelnen Bauteil gilt: Die Steigschutzanlage muss als Gesamtsystem (Schiene/Leiter, Halterungen, Klemmen, Verbinder, Sperren, Ein-/Ausstiege und Fangwagen) geplant, montiert und regelmäßig geprüft werden.

• Klemmen sind Montageelemente – nicht als Anschlagpunkt oder Lastaufnahmemittel verwenden.
• Wiederkehrende Prüfungen: Sitz der Klemme, Schraubverbindungen, Korrosion und Verformungen kontrollieren.
• Nach Arbeiten am Steigweg: Funktionsprüfung mit Fangwagen (Lauf über alle Bereiche) durchführen.

Passende Artikel zur Verwendung (Tractel / FABA)

Die FABA A11 Klemmen werden in Verbindung mit der A11 Steigschutzschiene oder der A11 Steigschutzleiter eingesetzt und sind für die Anbindung an passende Halterungen vorgesehen. Ergänzend werden – abhängig von der Anlagenkonfiguration – häufig Stoßverbinder, Sperren sowie Ein-/Ausstiegslösungen (z. B. Überstiege oder drehbarer Ein-/Ausstieg) benötigt.

• A11 Steigschutzschiene (Systemprofil).
• A11 Steigschutzleiter (Leitersegmente mit integrierter Schiene).
• Fangwagen FABA Klassik (mitlaufendes Auffanggerät).
• A11 Stoßverbinder (Verbindung von Schienen-/Leitersegmenten).
• FABA A11 Sperren (fest/lösbar an Ein- und Ausstiegsstellen).
