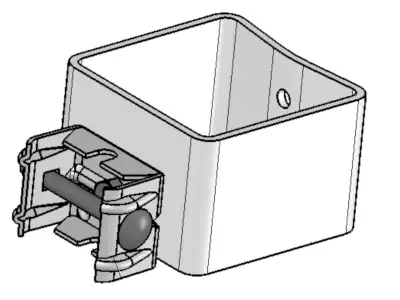

Tractel Vierkantrohr-Halterung Typ II

Die Vierkantrohr-Halterung Typ II von Tractel ist eine Systemhalterung zur sicheren Befestigung von Komponenten des FABA Steigleiter A11-Systems an Bauwerken. Sie wird verwendet, wenn die Steigschutzschiene bzw. Leiter stabil am Untergrund fixiert werden muss und eignet sich laut Herstellerangaben für gerade sowie runde Flächen.

Die Montage erfolgt je nach Untergrund über Dübel am Stahlbeton oder alternativ per Schraubverbindung an Stahlkonstruktionen; entscheidend ist ein korrektes Ausrichten (Fluchten) der Halterungen, damit die Schiene/Leiter sicher in die Befestigungsklammern eingesetzt werden kann.

Einsatzbereiche

• Ortsfeste vertikale Zugänge mit Steigschutz, z. B. an technischen Anlagen, Bauwerken oder Konstruktionen, bei denen Komponenten des FABA A11-Systems eingesetzt werden.
• Anwendungen mit Montage an Stahlbeton (mind. C20/25) oder an Stahlkonstruktionen (je nach Ausführung/Anbindung).
• Befestigungssituationen, in denen gerade oder runde Montageflächen vorliegen und ein definierter, stabiler Halt erforderlich ist.

Varianten & Unterschiede

Die Vierkantrohr-Halterung Typ II ist als Systemkomponente für A11 in Ausführungen aus verzinktem Stahl oder Edelstahl verfügbar (materialabhängig je nach Variante).

Sicherheitsaspekte & Normen

Die hier aufgeführte Variante ist für den Einsatz in Systemen nach EN 353-1 gekennzeichnet (mitlaufendes Auffanggerät an fester Führung). Für die Montage gilt: Es dürfen nur zugelassene Dübel verwendet werden; außerdem ist der Untergrund entsprechend der Vorgaben (z. B. Stahlbeton mind. C20/25) zu berücksichtigen.

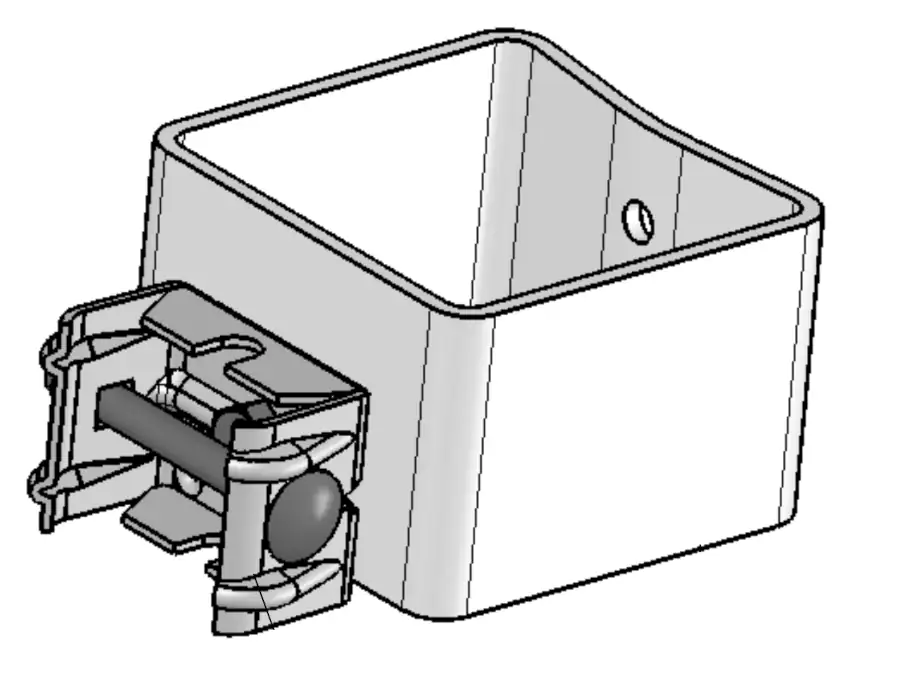

Produktbild

Montagehinweise

• Halterung je nach Konstruktion mittels Dübel (Stahlbeton) oder Schraubverbindung (Stahlkonstruktion) befestigen.
• Halterungen sorgfältig fluchten, damit Steigschutzschiene bzw. Leiter korrekt eingesetzt werden kann.
• Ausschließlich zugelassene Dübel verwenden und die Anforderungen an den Untergrund (z. B. C20/25) beachten.

Passende Artikel/Zubehör

Für eine vollständige Systemausführung im FABA A11-Umfeld sind je nach Aufbau weitere Systemkomponenten sinnvoll, z. B. Verbinder und Schienen-/Leiterkomponenten.
