Planeta Schlauchaufroller Serie 808/809

Der Schlauchaufroller der PLANETA Serie 808/809 ist ein offener, robust ausgeführter Aufroller zur sicheren und ordentlichen Führung von Arbeitsschläuchen. Das pulverbeschichtete Stahlgehäuse ist für den Werkstatt- und Industrieeinsatz ausgelegt; eine gekapselte und dauergeschmierte Antriebsfeder unterstützt das automatische Auf- und Abrollen.

Der Schlauch wird über einen flexiblen Schlauchauslaufarm geführt, wodurch unterschiedliche Montage- und Auslaufrichtungen möglich sind. Vier Leitrollen am Auslauf reduzieren den Schlauchabrieb, und die Mechanik bietet mehrere Arretierungsmöglichkeiten pro Umdrehung für definierte Arbeitslängen.

Die Serie ist laut Hersteller für Medien wie Luft, Wasser, Öl und Fett konzipiert; bei den unten aufgeführten Standardausführungen (TOMANRO-Varianten) ist das Medium auf Wasser/Luft und der maximale Druck auf 20 bar spezifiziert.

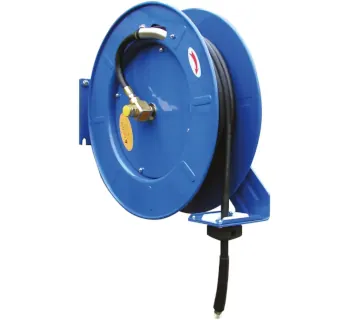

Zur schnellen Identifikation der Bauform (offenes Gehäuse, Schlauchauslauf) dient die folgende Abbildung.

Einsatzbereiche

Die Serie eignet sich überall dort, wo Schläuche häufig bewegt werden und eine saubere, sichere Schlauchführung den Arbeitsablauf verbessert.

• Werkstätten: Versorgung von Arbeitsplätzen mit Druckluft oder Wasser (Reinigen, Ausblasen, Befüllen).
• Industrie & Instandhaltung: stationäre Medienversorgung an Maschinen, Serviceplätzen und Prüfständen.
• Innen- und Außenbereiche: robuste Ausführung für wechselnde Umgebungsbedingungen (je nach Montageort und Schlauchqualität).

Unterschiede der Varianten

In der TOMANRO-Auswahl sind vier Standardvarianten gelistet. Die Serie 809 ist in diesen Ausführungen für 10 m Schlauchlänge ausgelegt, die Serie 808 für 20 m. Zudem unterscheiden sich die Varianten über Schlauchnennweite (DN), Schlauch-Innen-Ø, Anschlussgröße sowie das Gewicht.

Weitere Ausführungen und Schlauchlängen sind laut Datenblatt auf Anfrage verfügbar.

Lieferumfang

Die aufgeführten Ausführungen sind serienmäßig mit Gummischlauch ausgestattet (Temperaturangabe siehe Datenblatt/Produktseite).

Sicherheitsaspekte & Normen

Bei der Verwendung eines federgetriebenen Schlauchaufrollers stehen die sichere Montage, die kontrollierte Schlauchführung und der sachgerechte Betrieb von Druck-/Medienleitungen im Vordergrund. Die folgenden Punkte unterstützen eine normorientierte Gefährdungsbeurteilung im Betrieb, ohne eine bestimmte Konformität zu behaupten.

• Risikobeurteilung: Für den betrieblichen Einsatz empfiehlt sich eine systematische Beurteilung typischer Gefährdungen (z. B. Quetschen/Einziehen, unkontrolliertes Rücklaufen, Stolperstellen) nach dem Vorgehen, wie es z. B. die EN ISO 12100 für Maschinenrisiken beschreibt (als Methodik).
• Druck & Medien: Schlauch, Armaturen und Kupplungen müssen für den jeweiligen Betriebsdruck und das Medium ausgelegt sein; bei den hier gelisteten Varianten sind 20 bar und Wasser/Luft spezifiziert. Bei anderen Medien/Drücken sind passende Ausführungen zu wählen.
• Temperatur: Bei Anwendungen mit warmen Medien sind Verbrennungs-/Verbrühungsrisiken zu berücksichtigen; die Standardausführungen nennen 100 °C als Maximaltemperatur.
• Montage & Tragfähigkeit: Wand-/Deckenmontage nur auf ausreichend tragfähigen Untergründen und mit geeigneten Befestigungsmitteln (bauseits). Der Arbeitsbereich ist so zu wählen, dass der Schlauch nicht über scharfe Kanten geführt wird und Bewegungsräume nicht gefährlich kreuzt.
• Kontrolliertes Einziehen: Schlauch stets geführt einziehen lassen; keine unkontrollierte Rücklaufbewegung zulassen. Arretierungen nur nutzen, wenn der Schlauch frei von Verdrehung/Knicken ist.

Bedienung & Arbeitsbereich

Der praktische Arbeitsbereich ergibt sich aus der jeweiligen Schlauchlänge (10 m oder 20 m) sowie der passenden Schlauchnennweite (DN 6 / DN 9 / DN 12) und Anschlussgröße (1/4", 3/8", 1/2") der ausgewählten Variante.

Für die ergonomische Nutzung unterstützt die automatische Rückzugfunktion; mehrere Arretierungsmöglichkeiten pro Umdrehung ermöglichen definierte Auszugslängen.

Wartung & Langlebigkeit

Die gekapselte und dauergeschmierte Antriebsfeder ist auf robuste Nutzung ausgelegt. Für dauerhaft zuverlässigen Betrieb sollten Schlauch und Anschlüsse regelmäßig auf Leckagen, Knicke, Abrieb sowie sichere Kupplungsfunktion geprüft werden.

Passende Artikel/Zubehör

Für eine praxisgerechte Installation und flexible Ausrichtung am Arbeitsplatz sind folgende, zur Serie passende Zubehörteile gelistet.

• Schwenkbare Platte für Wandbefestigung (für Serie 808, Stahl) – Best.-Nr. G40010
• Schwenkbare Platte für Wandbefestigung (für Serie 809, Stahl) – Best.-Nr. G40046
