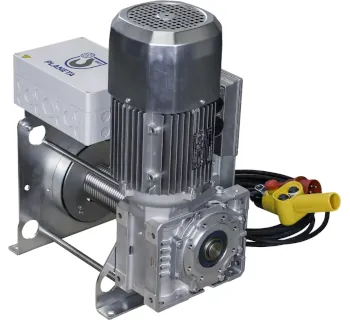

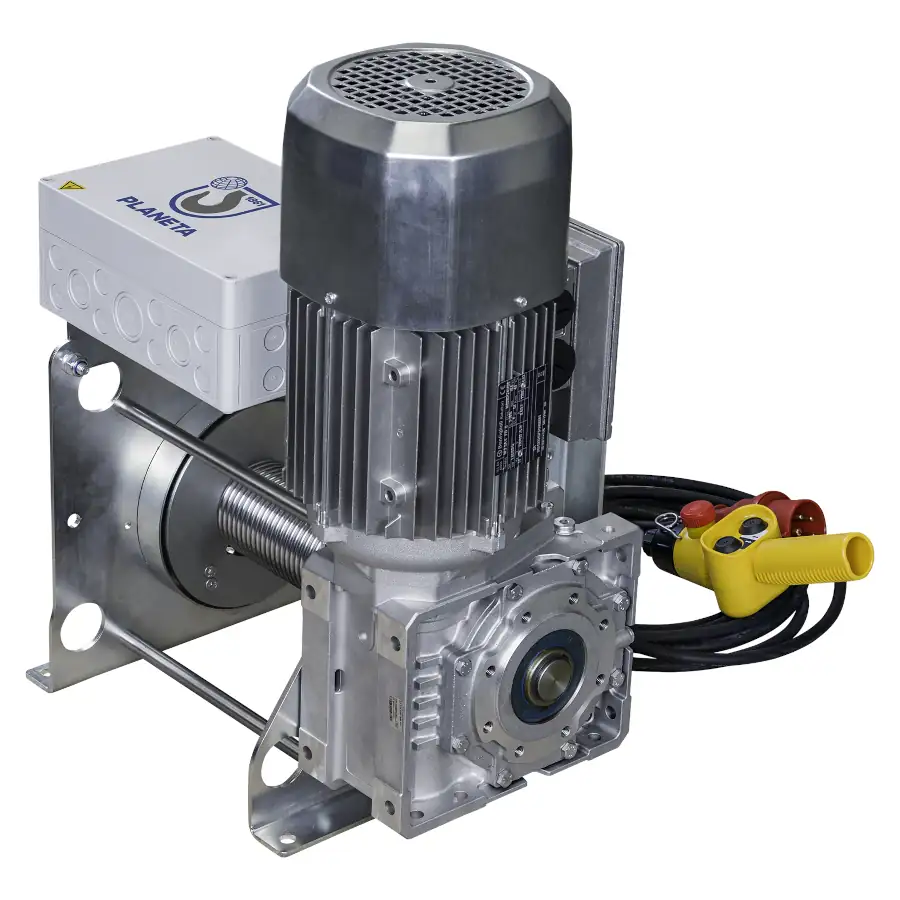

Planeta Kompakte Elektroseilwinde Porty-II
Die Planeta Porty-II ist eine kompakte Elektroseilwinde für den Materialtransport auf Baustellen sowie für Montagearbeiten in Industrie und Handwerk. Sie ist serienmäßig mit Schützsteuerung, gerillter Seiltrommel und Hängetaster mit Not-Aus ausgestattet und wird in der Standardausführung mit 40 m Seil geliefert.
- Kompakte Bauform – ideal für Baustelle und Montage
- Schützsteuerung: 3ph / 400 V / 50 Hz
- Hängetaster mit Not-Aus – direkte Abschaltmöglichkeit an der Bedienposition
- Gerillte Seiltrommel – definierte Seilführung
- Bis zu 80 m Seilaufnahme: 7 Lagen
- Standard-Lieferumfang: 40 m Seil mit Kausche und Ösenlasthaken
- Schutzart: IP54 (Steuertaster IP65)
Nutzbare Seillänge 1. Lage
Nutzbare Seillänge Oberste Lage
Spannung
Seilgeschwindigkeit 1. Lage
Seilgeschwindigkeit Oberste Lage
Seildurchmesser
Artikel-Nr.:
Die Planeta Porty-II ist eine kompakte Elektroseilwinde für den Materialtransport auf Baustellen sowie für Montagearbeiten in Industrie und Handwerk. Sie ist serienmäßig mit Schützsteuerung, gerillter Seiltrommel und Hängetaster mit Not-Aus ausgestattet und wird in der Standardausführung mit 40 m Seil geliefert.
- Kompakte Bauform – ideal für Baustelle und Montage
- Schützsteuerung: 3ph / 400 V / 50 Hz
- Hängetaster mit Not-Aus – direkte Abschaltmöglichkeit an der Bedienposition
- Gerillte Seiltrommel – definierte Seilführung
- Bis zu 80 m Seilaufnahme: 7 Lagen
- Standard-Lieferumfang: 40 m Seil mit Kausche und Ösenlasthaken
- Schutzart: IP54 (Steuertaster IP65)
Informationen: Kompakte Elektroseilwinde Porty-II
Die Porty-II ist eine kompakte Elektroseilwinde als Hubwinde für den Materialtransport und wurde für den Einsatz auf Baustellen sowie für Montagearbeiten in Industrie und Handwerk ausgelegt. Durch die vorkonfigurierte Ausstattung mit Schützsteuerung, gerillter Seiltrommel und Hängetaster mit Not-Aus ist sie auf robuste Praxisanforderungen vorbereitet.
Einsatzbereiche
- Baustellenbetrieb: Heben/Positionieren von Material bei temporären Montagen.
- Montagearbeiten in Industrie und Handwerk (z. B. Einbringen, Versetzen, Anheben von Komponenten).
- Beengte Einbausituationen, in denen eine kompakte Bauform und direkte Bedienung gefragt sind.
Ausstattung
- Schützsteuerung 3ph / 400 V / 50 Hz.
- Gerillte Seiltrommel für die Seilführung.
- Bis zu 80 m Seilaufnahme in 7 Lagen.
- Steuerschalter (2-knöpfig) mit Not-Aus an 3 m Steuerleitung.
- CEE-Stecker an 3 m Netzzuleitung.
- Rahmenbauteile galvanisch verzinkt.
- 2 Jahre Garantie.
Sicherheitsaspekte & Einordnung
- Schutzart IP54 (Steuertaster IP65) als Angabe zur Widerstandsfähigkeit gegen Staub-/Spritzwasser-Einwirkung im Einsatzumfeld.
- Umgebungstemperatur –10 bis +40 °C als zulässiger Betriebsbereich.
- Triebwerksgruppe nach FEM 1.001: T4-L1 – M3(1Bm) zur Klassifizierung der Beanspruchung/Einordnung des Triebwerks.
- Not-Aus am Hängetaster für eine direkte Abschaltmöglichkeit in der Bedienposition.
Lieferumfang (Standardausführung)
- 40 m Seil mit Kausche und Ösenlasthaken, fertig auf der Winde montiert.
- Schützsteuerung (3ph / 400 V / 50 Hz).
- Steuerschalter (2-knöpfig) mit Not-Aus an 3 m Steuerleitung.
- CEE-Stecker an 3 m Netzzuleitung.
Optionen
- Trommelschutzabdeckung
- Getriebeendschalter
- Seilandruckrolle
Technische Daten
| Typ | Artikel-Nr. | EAN/GTIN | Max. Seilzugkraft 1. Lage | Max. Seilzugkraft oberste Lage | Nutzbare Seillänge 1. Lage | Nutzbare Seillänge oberste Lage | Versorgungsspannung | Seilgeschwindigkeit 1. Lage | Seilgeschwindigkeit oberste Lage | Seil-Ø | Motorleistung | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Porty-II | PLA-H64110 | 4250450438663 | 710 kg | 385 kg | 7 m | 80 m | 380 V / 50 Hz | 8 m/min | 15 m/min | 6 mm | 1.5 kW | ca. 68 kg |
Passende Artikel/Zubehör
- Trommelschutzabdeckung (Option) – zusätzlicher Schutz im Trommelbereich.
- Getriebeendschalter (Option) – für definierte Abschaltpunkte im Hubbetrieb.
- Seilandruckrolle (Option) – unterstützt die Seilführung je nach Anwendung.
Quellen & Links
Kompaktübersicht mit Merkmalen und Variantenliste.
https://www.tomanro.de/4907-Planeta_Kompakte_Elektroseilwinde_Porty_II-TypenDetaildaten inkl. EAN/GTIN und technischen Kennwerten.
https://www.tomanro.de/69295-Planeta_Kompakte_Elektroseilwinde_Porty_II_-ProdukteKurzübersicht der Ausstattung im Katalogformat.
https://www.tomanro.de/pdf/TOMANRO/Katalogseite-Planeta-Kompakte_Elektroseilwinde_Porty-II.pdf
Abmessungen Kompakte Elektroseilwinde Porty-II
| Kompakte Elektroseilwinde Porty-II | max. Seilzugkraft 1. Lage (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P (mm) | Ø-Trommel (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
