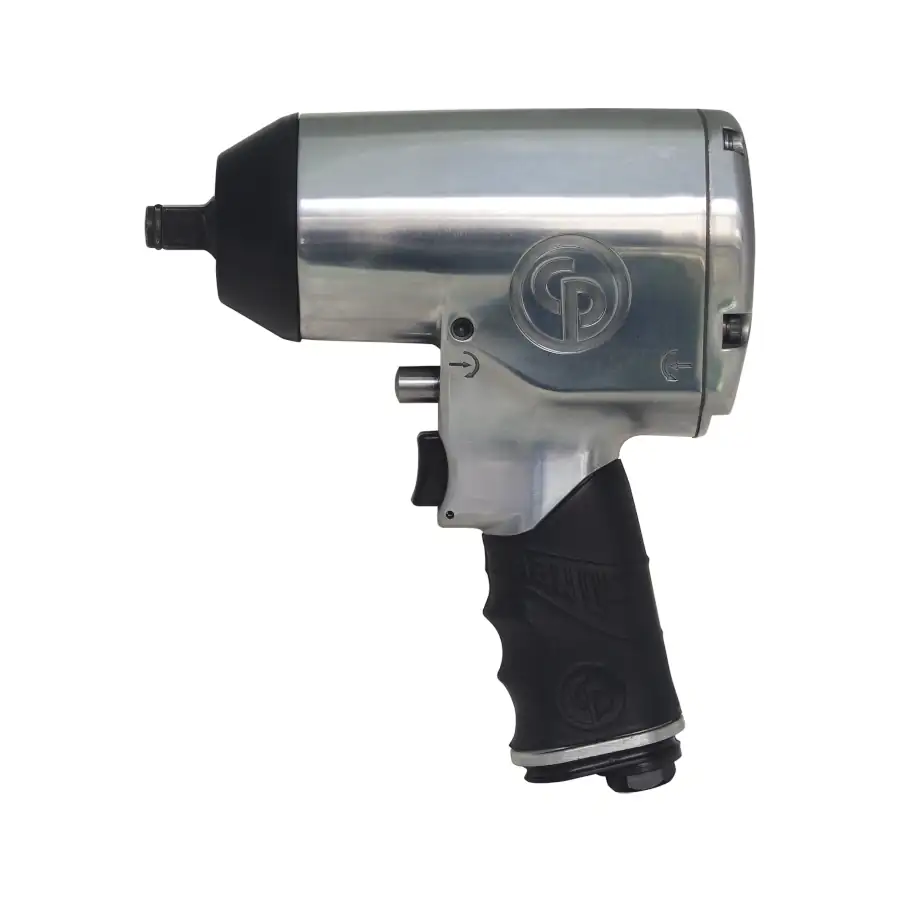

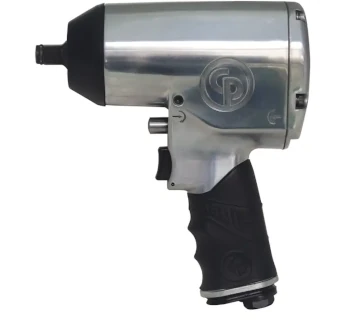

Chicago Pneumatic Schlagschrauber CP749
Der CP749 ist ein robuster 1/2 Zoll Druckluft-Schlagschrauber der Super-Duty-Klasse mit langlebigem Metallgehäuse und einem bewährten SpringHammer-Schlagwerk im Ölbad. Mit einem maximalen Lösemoment von bis zu 827 N·m eignet er sich ideal für Fahrzeugwartung, Reifenservice und allgemeine Instandhaltung. Die kompakte Pistolenbauform, der ergonomische Softgriff und die vierstufige Leistungsregelung ermöglichen präzises Arbeiten auch unter harten Einsatzbedingungen.
- Hohe Leistung bis 827 N·m Lösemoment
- SpringHammer-Schlagwerk im Ölbad für lange Lebensdauer
- Vier Leistungsstufen im Vorlauf + Vollleistung im Rücklauf
- Robustes Metallgehäuse für Werkstattbedingungen
- Kompakte Bauform (ca. 178 mm)
- Gute Ergonomie durch gummierten Softgriff
- Friction-Ring-System für schnellen Stecknusswechsel
Der CP749 ist ein robuster 1/2 Zoll Druckluft-Schlagschrauber der Super-Duty-Klasse mit langlebigem Metallgehäuse und einem bewährten SpringHammer-Schlagwerk im Ölbad. Mit einem maximalen Lösemoment von bis zu 827 N·m eignet er sich ideal für Fahrzeugwartung, Reifenservice und allgemeine Instandhaltung. Die kompakte Pistolenbauform, der ergonomische Softgriff und die vierstufige Leistungsregelung ermöglichen präzises Arbeiten auch unter harten Einsatzbedingungen.
- Hohe Leistung bis 827 N·m Lösemoment
- SpringHammer-Schlagwerk im Ölbad für lange Lebensdauer
- Vier Leistungsstufen im Vorlauf + Vollleistung im Rücklauf
- Robustes Metallgehäuse für Werkstattbedingungen
- Kompakte Bauform (ca. 178 mm)
- Gute Ergonomie durch gummierten Softgriff
- Friction-Ring-System für schnellen Stecknusswechsel
Informationen: Schlagschrauber CP749
Der CP749 von Chicago Pneumatic ist ein klassischer 1/2 Zoll Druckluft-Schlagschrauber der Super-Duty-Klasse mit Metallmotorgehäuse und patentiertem SpringHammer-Schlagwerk im Ölbad, ausgelegt für langlebigen Einsatz unter rauen Bedingungen.
Mit einem maximalen Lösemoment von bis zu 827 N·m im Rücklauf und einem Arbeitsdrehmomentbereich von etwa 68 bis 610 N·m im Vorlauf eignet sich der CP749 ideal für allgemeine Fahrzeugwartung, Reifen- und Karosseriewerkstätten, Landwirtschaft, leichte LKW-Arbeiten und die industrielle Instandhaltung.
Einsatzbereich und Aufbau
Die CP749-Produktserie umfasst die Standardversion CP749 mit kurzer Spindel und den CP749-2 mit 2 Zoll verlängerter Spindel, beide mit Pistolenbauform und 1/2 Zoll Vierkantantrieb. Das Werkzeug ist für das Einschrauben und Entfernen von Gewindebefestigungsmitteln in Holz, Metall und Kunststoff vorgesehen und widersteht dauerhaftem Einsatz mit hoher Drehzahl und Leistung.
- Pistolenbauform mit 1/2 Zoll Vierkantantrieb und Friction-Ring-Nusshaltering für schnellen Stecknusswechsel.
- Metallmotorgehäuse mit SpringHammer Doppel-Dog Schlagwerk im Ölbad für hohe Langlebigkeit und ruhigen Lauf.
- Gummierter, ergonomisch konturierter Griff für sicheren Halt und reduzierte Kälteleitung.
- Einhand-Bedienung über Druckknopf für Rechts-/Linkslauf mit 4 klar definierten Leistungsstufen im Vorlauf und Vollleistung im Rücklauf.
- 360° drehbarer Lufteinlass (je nach Ausführung) zur Entlastung des Schlauches und besseren Handhabung.
Funktionen und Vorteile
- Hohe Leistung mit maximalem Lösemoment von bis zu 827 N·m im Rücklauf für festsitzende Verschraubungen.
- Fein dosierbare Kraft durch 4 Leistungsstufen im Vorlauf und volle Leistung im Rücklauf.
- Bewährtes SpringHammer-Schlagwerk im Ölbad für hohe Schlagenergie, Laufruhe und geringe Verschleißrate.
- Kompaktes Design mit nur ca. 178 mm Gesamtlänge für gute Zugänglichkeit im Motorraum und an Fahrwerkskomponenten.
- Günstiges Leistungs-Gewichts-Verhältnis durch Werkzeuggewicht von nur ca. 2.5 kg.
- Angenehme Ergonomie dank konturiertem Softgriff und gut ausbalancierter Konstruktion.
- Solide Akustik- und Vibrationswerte mit etwa 96 dB(A) Schalldruck und ca. 6.2 m/s² Vibration (K ≈ 2.0 m/s²).
- Wirtschaftlicher Luftverbrauch mit ca. 156 l/min durchschnittlichem und etwa 624 l/min realem Luftverbrauch bei 6.3 bar Betriebsdruck.
Technische Daten – Chicago Pneumatic CP749 Serie
Die folgende Tabelle fasst die wichtigsten technischen Kennwerte des CP749 zusammen. Die Daten beziehen sich auf einen Betriebsdruck von ca. 6.3 bar; in der Praxis können sie je nach Luftversorgung, Schlauchdimensionierung und Schraubfall leicht abweichen.
| Eigenschaft | Wert |
|---|---|
| Modell | Chicago Pneumatic CP749 (Standard), optional CP749-2 mit 2 Zoll verlängerter Spindel |
| Werkzeugtyp | 1/2 Zoll Druckluft-Schlagschrauber der Super-Duty-Klasse |
| Antriebs-Vierkant | 1/2 Zoll, Friction-Ring-Nusshaltering |
| Bauform | Pistole, kompakt, konturierter Softgriff |
| Schlagwerk | SpringHammer Doppel-Dog Schlagwerk im Ölbad (patentierte Kupplung) |
| Arbeitsdrehmoment (Vorlauf) | ca. 68 – 610 N·m (≈ 50 – 450 ft·lbf) |
| Max. Lösemoment (Rücklauf) | bis ca. 827 N·m (≈ 610 ft·lbf) |
| Freie Drehzahl | ca. 6400 min⁻¹ |
| Schläge pro Minute | ca. 1320 min⁻¹ |
| Gewicht | ca. 2.5 kg (CP749, kurz) |
| Gesamtlänge | ca. 178 mm (CP749); ca. 229 mm (CP749-2) |
| Betriebsdruck | ca. 6.3 bar |
| Luftverbrauch (durchschnittlich) | ca. 156 l/min (≈ 2.6 l/s) |
| Luftverbrauch (real, unter Last) | ca. 624 l/min (≈ 10.4 l/s) |
| Luftanschluss | 1/4 Zoll NPTF |
| Minimaler Schlauch-Innendurchmesser | 10 mm (3/8 Zoll) |
| Schalldruckpegel | ca. 96 dB(A) |
| Schallleistungspegel | ca. 107 dB(A) |
| Vibration | ca. 6.2 m/s² |
| Vibrationsunsicherheit K | ca. 2.0 m/s² |
Hinweis: Das tatsächliche Anziehdrehmoment hängt von Schraubfall, Luftqualität, Schlauchlänge und verwendetem Zubehör ab und ist stets mit einem kalibrierten Drehmomentschlüssel zu prüfen und gegebenenfalls nachzuziehen.
