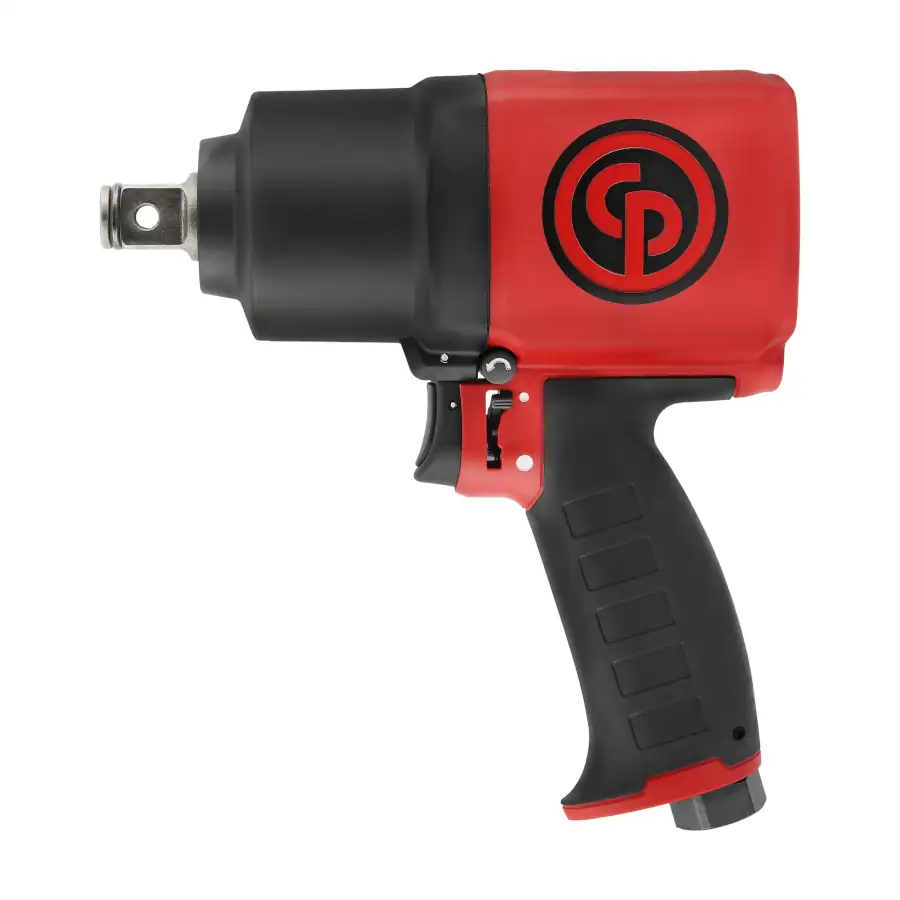

Chicago Pneumatic Schlagschrauber CP7769

Der CP7769 von Chicago Pneumatic ist ein kompakter 3/4 Zoll Druckluft-Schlagschrauber mit Composite-Motorgehäuse, ausgelegt für leistungsintensive Wartungs- und Servicearbeiten im Fahrzeug- und Industriebereich. Mit einem maximalen Drehmoment im Rücklauf von bis zu 1950 N·m und einem Arbeitsdrehmomentbereich im Vorlauf von etwa 407 bis 1460 N·m eignet sich der Schlagschrauber für hartnäckige Rad-, Flansch- und Rahmenverschraubungen.

Das bewährte Twin-Hammer-Schlagwerk in einem robusten Aluminium-Schlagwerkgehäuse sorgt für hohe Schlagenergie und Dauerhaltbarkeit, während das leichte Composite-Gehäuse, der ergonomische Pistolengriff und die Einhand-Leistungsregelung ein komfortables, ermüdungsarmes Arbeiten im täglichen Werkstatteinsatz ermöglichen.

Einsatzbereich und Aufbau

Der CP7769 Schlagschrauber ist für allgemeine Wartungsarbeiten und Reparaturen an Nutzfahrzeugen, Transportern, Baumaschinen sowie in der industriellen Instandhaltung konzipiert. Die Kombination aus 3/4 Zoll Vierkantantrieb, hohem Drehmoment und kompakter Bauform macht ihn zum universellen Werkzeug für das Lösen und Anziehen von Gewindeverbindungen in Metall, Holz und Kunststoff.

• Pistolenbauform mit 3/4 Zoll Vierkantantrieb für gängige Impact-Stecknüsse.
• Composite-Motorgehäuse und Aluminium-Schlagwerkgehäuse für geringes Gewicht bei hoher Robustheit.
• Twin-Hammer-Schlagwerk für hohe Schlagenergie und gleichmäßige Kraftübertragung.
• Dual-Retainer (Ring + Loch) für sicheren Stecknuss-Sitz auch bei hohen Impulskräften.
• S2S-Einhand-Umsteuerung (Side-to-Side) für schnellen Wechsel von Rechts- auf Linkslauf.
• Stufenlose Drehzahlsteuerung über großflächigen Teasing-Trigger.
• 360° drehbarer Lufteinlass zur Entlastung des Schlauchs und besseren Handhabung.

Funktionen und Vorteile

• Sehr hohes Lösemoment bis ca. 1950 N·m für festsitzende Rad- und Flanschverschraubungen.
• Großer Arbeitsdrehmomentbereich von etwa 407 bis 1460 N·m im Vorlauf für kontrolliertes Anziehen.
• Leichtes Werkzeug mit nur ca. 3.2 kg und kompakten Abmessungen (Länge ca. 200 mm, Höhe ca. 220 mm).
• Hohe Produktivität durch freie Drehzahl von ca. 6500 min⁻¹ und rund 1200 Schlägen pro Minute.
• Günstiges Leistungs-/Gewichtsverhältnis von über 600 N·m/kg dank Composite-Bauweise.
• Einhand-Leistungsregelung und Umsteuerung (S2S-Technologie) zur schnellen Anpassung an unterschiedliche Schraubfälle.
• Verbesserte Ergonomie durch isolierenden Composite-Griff und ausgewogene Balance.
• Effiziente Luftnutzung mit Luftverbrauch von ca. 14–15 l/s unter Last bei 6.3 bar Betriebsdruck.
• Solide Geräusch- und Vibrationswerte (Schalldruck ca. 97 dB(A), Vibration etwa 13 m/s²) – Einsatz mit geeigneter PSA empfohlen.

Technische Daten – Chicago Pneumatic CP7769

Die folgende Tabelle fasst die wichtigsten technischen Kennwerte des CP7769 zusammen. Alle Werte beziehen sich auf einen Betriebsdruck von ca. 6.3 bar und können je nach Luftversorgung, Schlauchdimension und Schraubfall geringfügig variieren.

Hinweis: Das tatsächliche Anziehdrehmoment ist abhängig von Schraubfall, Luftversorgung, Schlauchlänge und verwendetem Zubehör und sollte stets mit einem kalibrierten Drehmomentschlüssel überprüft und bei Bedarf nachgezogen werden.
