Der DBI SALA ExoFit XE50 Auffang- und Rettungsgurt ist ein
PSA-gegen-Absturz-System für das Auffangen von Stürzen und für
Rettungsmaßnahmen über integrierte textile Rettungsschlaufen an den Schultergurten.
Er kombiniert 2 Anschlagpunkte (vorn/hinten) für die Absturzsicherung mit
praxisnahen Details wie Hängetrauma-Trittschlaufen, Absturzindikator sowie
RFID zur Identifikation im Prüf- und Bestandsmanagement.
Die Passform wird über ein einstellbares System an Beinen und Rumpf realisiert;
der Rumpf wird dabei über einen drehbaren Einsteller mit Ratschenschnalle angepasst.
Der Gurt ist wahlweise mit Automatikverschlusssschnallen oder mit
Steckrahmenverschluss verfügbar.

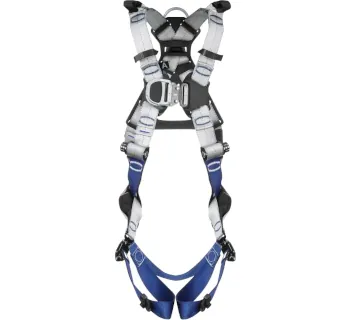

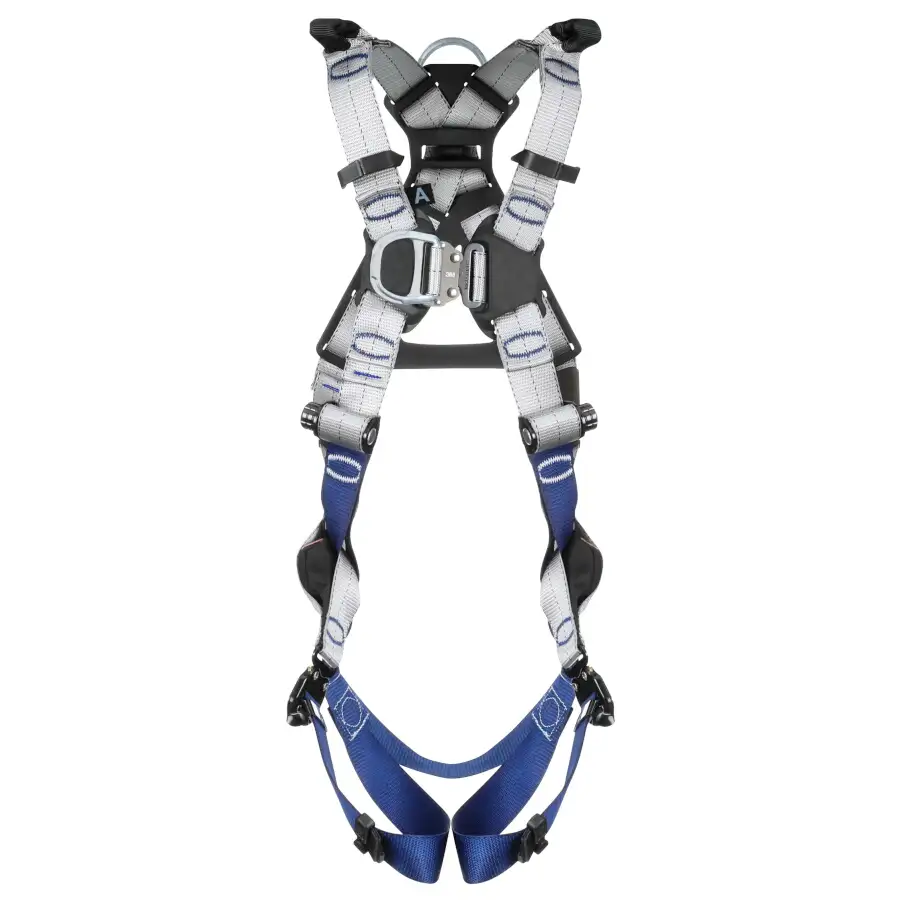

Produktabbildung
Abbildung zur Einordnung von Anschlagpunkten und Gurtführung.
Einsatzbereiche
Typische Anwendungen für den Auffang- und Rettungsgurt sind Tätigkeiten mit Absturzrisiko,
bei denen zusätzlich eine Rettungsoption über integrierte Anschlag-/Rettungsschlaufen vorgesehen ist.
- Bau: Montage- und Instandhaltungsarbeiten an Konstruktionen, Gerüsten, Hallen und Anlagen.
- Industrie: Arbeiten an Maschinen, Produktionsanlagen, Stahlbau- und Wartungsbereichen.
- Transport: Verladearbeiten, Wartung an Fahrzeugen/Containern/Anlagen mit Höhenzugang.
- Rettungsvorbereitung: Arbeitsplätze, an denen ein abgestürzter Anwender über definierte Rettungspunkte aufgenommen werden muss.
Unterschiede der Varianten
Für den ExoFit XE50 sind Varianten nach Verschlussart und Größe dokumentiert:
Steckrahmenverschluss (klassisches Verschlusssystem) oder
Automatikverschlusssschnallen (schnelles Schließen/Öffnen der Schnallen).
Größen sind als Größe 1, Größe 2 und Größe 3 ausgewiesen.
Variantenübersicht
| Variante |
Verschluss |
Artikelnummer |
Gewicht |
Normen |
| Größe 1 |
Steckrahmenverschluss |
1112708 |
1.70 kg |
EN 361:2002; EN 1497:2007; UKCA |
| Größe 2 |
Steckrahmenverschluss |
1112709 |
1.75 kg |
EN 361:2002; EN 1497:2007; UKCA |
| Größe 3 |
Steckrahmenverschluss |
1112710 |
1.80 kg |
EN 361:2002; EN 1497:2007; UKCA |
| Größe 1 |
Automatikverschlusssschnallen |
1112717 |
1.70 kg |
EN 361:2002; EN 1497:2007; UKCA |
| Größe 2 |
Automatikverschlusssschnallen |
1112718 |
1.75 kg |
EN 361:2002; EN 1497:2007; UKCA |
| Größe 3 |
Automatikverschlusssschnallen |
1112719 |
1.80 kg |
EN 361:2002; EN 1497:2007; UKCA |
Technische Daten
Arbeitsbereich: PSA gegen Absturz für das Auffangen von Stürzen
und die Unterstützung definierter Rettungsmaßnahmen über integrierte Rettungsschlaufen.
Technische Merkmale
| Anschlagpunkt Rücken |
Großer D-Ring, Stahl, verzinkt |
| Anschlagpunkt Front |
Standard-D-Ring, Stahl, verzinkt |
| Anschlagpunkt Rettung |
Textile Rettungsschlaufen (Textil in verschleißbeständiger Schlauchform) |
| Gurtband |
45 mm Polyester |
| Faden |
Polyester |
| Schnallen (Varianten) |
Automatikverschlusssschnallen oder Steckrahmenverschluss |
| Einstellung |
Beine und Rumpf;
Rumpf mit drehbarem Einsteller und Ratschenschnalle (Stahl/Aluminium)
|
| Absturzindikator |
Vorn und hinten |
| Verbindungsmittelhalter |
2× repositionierbar (zum Parken von Verbindungsmitteln/Verbindern) |
| RFID |
Ausgestattet zur Identifikation im Prüf- und Bestandsmanagement |
| Hängetrauma-Trittschlaufen |
Integriert (zur Entlastung nach einem Sturz, als Bestandteil eines Rettungskonzepts) |
| Anschlagpunkt für Höhensicherungsgeräte |
Spezieller Anschlagpunkt für zulässige Höhensicherungsgeräte |
| Tragfähigkeit |
140 kg |
| Gewicht |
Größe 1: 1.70 kg | Größe 2: 1.75 kg | Größe 3: 1.80 kg |
| Normen |
EN 361:2002; EN 1497:2007; UKCA |
Sicherheitsaspekte & Normen
Der ExoFit XE50 ist als Auffanggurt nach EN 361:2002 einzuordnen:
Diese Norm beschreibt Anforderungen an Körperhaltesysteme für das Auffangen von Stürzen
(inkl. geeigneter Anschlagpunkte am Gurt und Festigkeitsanforderungen).
Zusätzlich ist der Gurt als Rettungsgurt nach EN 1497:2007 ausgewiesen:
Diese Norm betrifft Gurte, die für definierte Rettungs-/Bergemaßnahmen vorgesehen sind (hier über
textile Rettungsschlaufen).
-
Anschlagpunkte korrekt verwenden: Für die Absturzsicherung sind die vorgesehenen
D-Ringe (Front/Rücken) zu nutzen; die Rettungsschlaufen sind ausschließlich für
die vorgesehenen Rettungsmaßnahmen einzusetzen.
-
Rettungskonzept: Bei Arbeiten in der Höhe ist ein Verfahren zur schnellen Rettung vorzusehen.
Die integrierten Hängetrauma-Trittschlaufen unterstützen die Entlastung im Hängezustand, ersetzen
jedoch kein vollständiges Rettungssystem.
-
Absturzindikator: Ein ausgelöster Absturzindikator ist ein sicherheitsrelevanter
Hinweis; in diesem Fall muss der Gurt im Rahmen der betrieblichen Prüf- und Austauschprozesse bewertet werden.
-
Prüfung & Dokumentation: Die integrierte RFID-Kennzeichnung kann die eindeutige
Zuordnung in Inspektions- und Bestandsprozessen unterstützen. Unabhängig davon
sind die betrieblichen Prüfintervalle und die Sichtprüfung vor Nutzung einzuhalten.
-
Kompatibilität: Nur mit geeigneten, zugelassenen Komponenten (z. B. Verbindungsmittel,
Höhensicherungsgeräte, Anschlageinrichtungen) verwenden, die für den jeweiligen Einsatzfall freigegeben sind.
Passende Artikel/Zubehör
Für einen vollständigen Aufbau aus Absturzsicherung und Rettung sind je nach Anwendung
passende Komponenten erforderlich. Die folgenden Zubehörarten sind praxisrelevant und als DBI SALA-Produkte
bei TOMANRO verfügbar:
- Höhensicherungsgerät mit Rettung (z. B. Geräte mit Rettungswinde/Rettungskurbel für Bergungsszenarien).
- Rettungsgerät (Abseil-/Hubsysteme) für geplante Rettungsabläufe.
- Verbindungsmittel (z. B. Y-Verbindungsmittel für typische Strukturarbeiten, abhängig vom Einsatz).
- Werkzeugverbindungsmittel zur Sicherung von Werkzeugen (reduziert das Risiko herabfallender Gegenstände).
