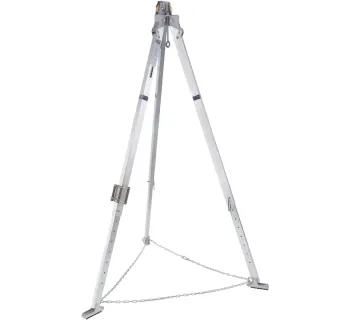

DBI SALA Aluminiumdreibaum KM1PT7

Produktbeschreibung

Der 3M DBI-SALA Aluminiumdreibaum KM1PT7 ist ein tragbares, temporäres Anschlaggerät für Arbeiten in beengten Räumen sowie für Rettungs- und Abseil-/Aufholvorgänge. Die Konstruktion ist auf schnelle Einsatzbereitschaft ausgelegt: teleskopische, arretierbare Beine mit Raststift-Logik, rutschhemmende Standfüße und eine integrierte Kopfgeometrie mit Umlenkung unterstützen einen kontrollierten Seilverlauf.

Für den Betrieb können passende Geräte (z. B. Rettungswinden oder Höhensicherungsgeräte) am vorgesehenen Befestigungspunkt montiert werden; das Seil bzw. Kabel wird über die oben integrierte Umlenkrolle in die Arbeitsachse geführt. Am Kopf stehen zwei Anschlagpunkte zur Verfügung, die auf hohe Zugkräfte ausgelegt sind.

Einsatzbereiche

• Schacht- und Kanalzugang: Einstiegssicherung, Unterstützung beim Heben/Senken und bei Rettungsszenarien.
• Versorgungs- und Technikräume: Arbeiten in Wartungsöffnungen, Schächten, Silos oder Tanks (je nach Gefährdungsbeurteilung).
• Industrie & Instandhaltung: temporärer Anschlagpunkt für wechselnde Einsatzorte, z. B. bei Service- und Inspektionsaufgaben.
• Rettung: Kombination mit Rettungswinde oder SRL mit Rettungsfunktion für kontrollierte Evakuierung.

Varianten / Systemgedanke

Die Baureihe ist laut Herstellerunterlagen in mehreren Ausführungen verfügbar (z. B. KM1PT7 und KM1PT9). Unterschiede ergeben sich je nach Variante insbesondere aus der Baugröße und dem Arbeitsbereich.

Sicherheitsaspekte & Normen

Der Dreibaum ist ein temporäres Anschlaggerät und als solches CE-gekennzeichnet und konform zu EN 795, Klasse B. Damit ist er für die Verwendung als mobiler Anschlagpunkt für PSA gegen Absturz vorgesehen, sofern Einsatzbedingungen, Untergrund und Aufbau der Vorgabe der Gefährdungsbeurteilung entsprechen.

Für den Systembetrieb sind passende Komponenten gemäß Herstellerunterlagen vorgesehen, u. a.: Winden nach EN 1496, Höhensicherungsgeräte nach EN 360 (ggf. mit Rettungsfunktion auch nach EN 1496), mitlaufende Auffanggeräte nach EN 353-2, Verbindungsmittel/Verbinder nach EN 362 sowie Auffanggurte nach EN 361. Die Auswahl erfolgt anwendungsbezogen (Absturzsicherung, Positionierung, Rettung).

• Aufbau: Beine gleichmäßig ausziehen, Arretierungen vollständig einrasten lassen, Standfläche tragfähig und rutscharm wählen.
• Standsicherheit: Sicherheitskette(n) so einsetzen, dass ein unkontrolliertes Spreizen/Schließen der Beine unter Last verhindert wird.
• Lastführung: Seil/Kabel über die Kopf-Umlenkung führen und möglichst in der senkrechten Arbeitsachse betreiben (seitliche Querzugbelastung vermeiden).
• Prüfung: Vor jedem Einsatz Sicht- und Funktionsprüfung; Kennzeichnungen/Seriennummern beachten, regelmäßige Sachkundigenprüfung gemäß interner Vorgaben.

Technische Ausführung

Der Dreibaum kombiniert leichtes Aluminium (Beine/ Kopf) mit korrosionsgeschützten Stahlkomponenten an funktionskritischen Stellen (Anschlagpunkte, Umlenkrollen, Halterungen). Dadurch entsteht ein robustes, transportables System für wiederkehrende Einsätze.

Montage- und Anwendungshinweise

• Aufstellen: Dreibaum auf tragfähigem Untergrund platzieren, Beine spreizen und auf gleichmäßigen Stand achten; Arretierungen vollständig verriegeln.
• Gerätemontage: Winde oder Höhensicherungsgerät an der vorgesehenen Bein-/Gerätehalterung befestigen; Seil/Kabel anschließend über die Kopf-Umlenkung führen.
• Betrieb: Last/Person möglichst unter dem Dreibaumkopf führen; ruckartige Belastungen vermeiden; bei Rettung stets Rettungsplan und Kommunikation sicherstellen.

Liefer- und Systemhinweis

• Winde nicht im Lieferumfang enthalten (separat auswählen/bestellen).
• Ausführung laut Typenseitenangaben mit Schnellkupplungs-Windenhalterung und oben montierter Umlenkrolle.

Passende Artikel / Zubehör

• DBI SALA SALALIFT™ II Windensets (Hand-Rettungswinde; u. a. für den Einsatz an Dreibäumen).
• DBI SALA Rebel Höhensicherungsgerät mit Rettungswinde (SRL mit Rettungsfunktion, geeignet für beengte Räume; Einsatz mit passenden Adaptern am Dreibaum).
• DBI SALA Halterungen für Winde und HSG (Adapter zur fachgerechten Montage kompatibler Geräte).
• DBI SALA Sealed-Blok Höhensicherungsgerät mit Rettungskurbel (SRL mit Rettungsfunktion, je nach Ausführung/Adapter).
