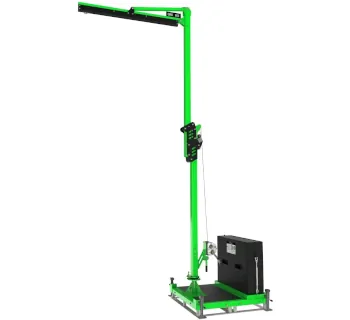

DBI SALA Flexiguard™ Auslegersystem 303 4.6-6.1 m

DBI SALA Flexiguard™ Auslegersystem

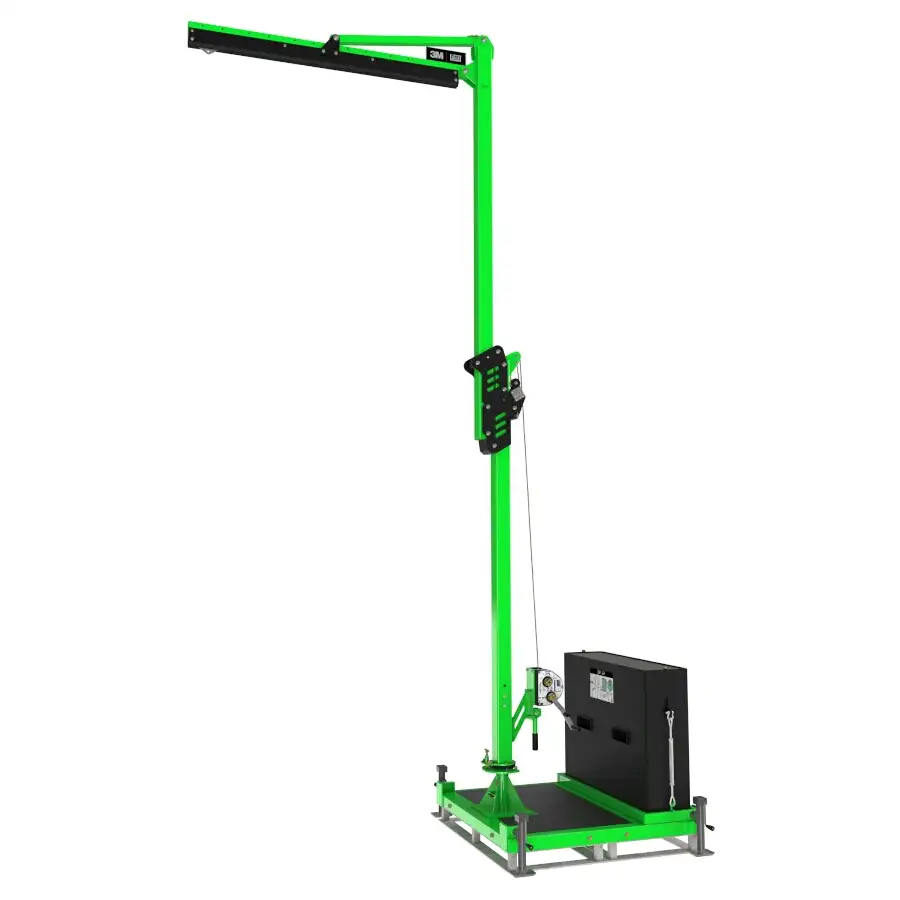

Das 3M DBI-SALA Flexiguard™ Auslegersystem ist ein modulares Absturzsicherungssystem mit Ausleger und horizontaler Läuferschiene für flexible, temporäre oder stationäre Anschlaglösungen mit großem Arbeitsradius. Es ist in den Serien M100 (1 Anwender, 2.3 m Ausladung) und M200 (bis 4.6 m Ausladung; 1–2 Anwender je Konfiguration) verfügbar.

  • Modulares System (Mast, Basis, Ausleger, Zubehör flexibel kombinierbar)
  • Großer Arbeitsradius: bis 4.6 m Ausladung (M200, 1 Anwender)
  • Für 1 oder 2 Anwender (modellabhängig; M200 auch 2-Anwender-Konfiguration)
  • Mastrotation bis 360° (modell-/basisabhängig)
  • Aluminium-Schienen mit Läufer auf kugelgelagerten Rollen
  • Automatische Mast-Hub-Sicherung (hält Stellung bei Hebemechanismus-Ausfall)
  • Normen: EN 795:2012 und CEN/TS 16415:2013 (laut Dokumentation)
  • Transport- & Zubehörsets verfügbar (z. B. Stabilisierungs-/Transportrollenset)
30 Artikel → Flexiguard™ Auslegersystem
Flexiguard™ Auslegersystem
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Flexiguard™ Auslegersystem
max. Arbeitshöhe
max. Tragkraft
Anschlagösen
System
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Artikel wurde hinzugefügt!
Produkt zum Warenkorb hinzugefügt

Artikel-Nr.:
-
Anzahl: *

Das 3M DBI-SALA Flexiguard™ Auslegersystem ist ein modulares Absturzsicherungssystem mit Ausleger und horizontaler Läuferschiene für flexible, temporäre oder stationäre Anschlaglösungen mit großem Arbeitsradius. Es ist in den Serien M100 (1 Anwender, 2.3 m Ausladung) und M200 (bis 4.6 m Ausladung; 1–2 Anwender je Konfiguration) verfügbar.

  • Modulares System (Mast, Basis, Ausleger, Zubehör flexibel kombinierbar)
  • Großer Arbeitsradius: bis 4.6 m Ausladung (M200, 1 Anwender)
  • Für 1 oder 2 Anwender (modellabhängig; M200 auch 2-Anwender-Konfiguration)
  • Mastrotation bis 360° (modell-/basisabhängig)
  • Aluminium-Schienen mit Läufer auf kugelgelagerten Rollen
  • Automatische Mast-Hub-Sicherung (hält Stellung bei Hebemechanismus-Ausfall)
  • Normen: EN 795:2012 und CEN/TS 16415:2013 (laut Dokumentation)
  • Transport- & Zubehörsets verfügbar (z. B. Stabilisierungs-/Transportrollenset)
Dazu passende Produkte:

Informationen: Flexiguard™ Auslegersystem

Das Flexiguard™ Auslegersystem ist ein modulares Absturzsicherungssystem mit Ausleger und horizontaler Läuferschiene, das für viele Einsatzsituationen eine flexible, temporäre oder stationäre Anschlageinrichtung bereitstellt. Es ist in den Serien M100 und M200 erhältlich; längere Auslegerschienen vergrößern den gesicherten Arbeitsbereich, und die neue Ausführung des M200 ermöglicht eine Ausladung bis 4.6 m bei gleichzeitig vereinfachtem Transport durch teleskopierbare Konstruktion.

Einsatzbereiche

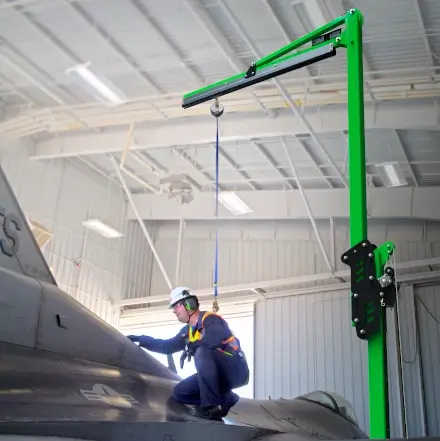

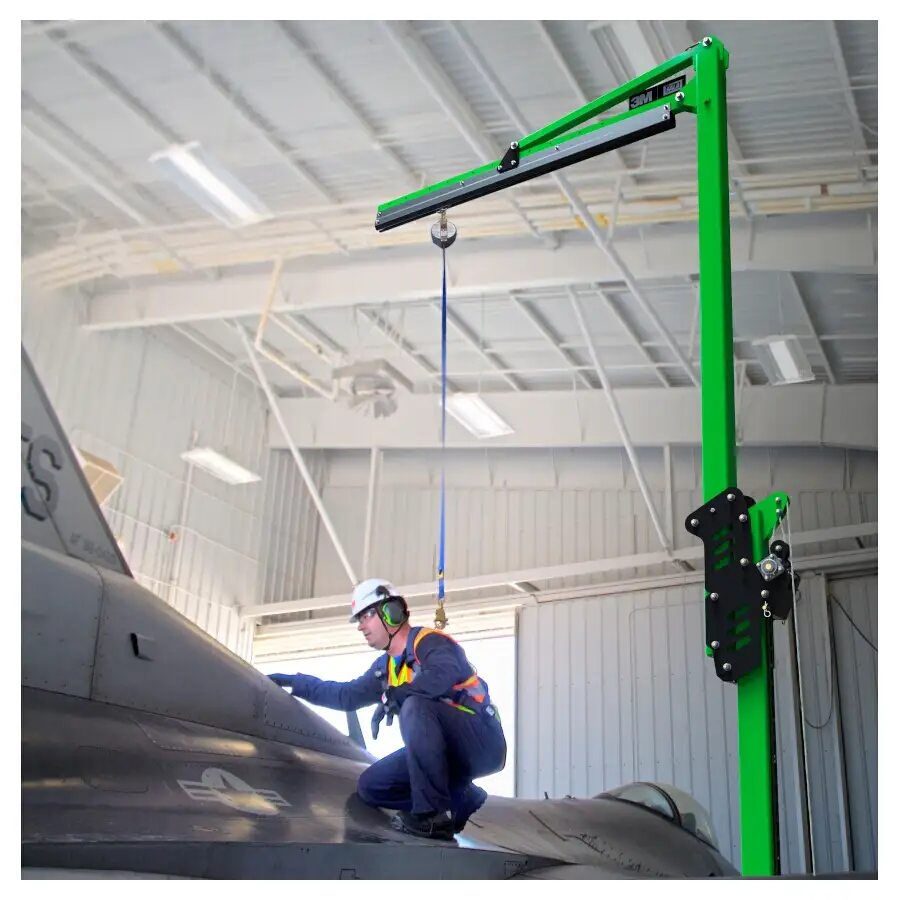

Das System ist für Arbeiten geeignet, bei denen ein mobiler Anschlagpunkt mit großem Arbeitsradius benötigt wird, z. B. bei Wartung und Montage an Anlagen, Maschinen und Infrastrukturen, sowie bei wiederkehrenden Tätigkeiten mit wechselnden Positionen des Anwenders.

  • Industrie: Instandhaltung, Servicearbeiten, Anlagenzugang.
  • Logistik/Produktion: Arbeiten an Maschinen, Übergabestellen und Arbeitsplätzen mit großer Reichweite.
  • Bau/Facility: Temporäre Sicherung bei Montage- und Wartungsarbeiten.
DBI SALA Flexiguard™ Auslegersystem

Unterschiede der Varianten

M100 ist für 1 Anwender ausgelegt und bietet eine Ausladung von 2.3 m; je nach Basis sind 270° (Gegengewichtssystem) bzw. 360° (andere Basen) Mastrotation möglich. M200 bietet eine größere Ausladung (bis 4.6 m für 1 Anwender bzw. 3.7 m für bis zu 2 Anwender) und ist für 1 oder 2 Anwender konfigurierbar.

Sicherheitsaspekte & Normen

Laut Herstellerunterlagen erfüllt das System die Normen EN 795:2012 und CEN/TS 16415:2013 sowie Anforderungen nach OSHA 1926.502 und OSHA 1910.140.

  • EN 795:2012: Einordnung als Anschlageinrichtung (Anwendungs- und Prüfgrundlage gemäß Dokumentation).
  • CEN/TS 16415:2013: Zusatzanforderungen für Anschlageinrichtungen bei Nutzung durch mehr als eine Person (relevant bei entsprechenden Konfigurationen).

Konstruktion & Funktionsprinzip

  • Horizontale Läuferschiene(n) aus Aluminium.
  • Läufer mit vier kugelgelagerten Rollen.
  • Zwei Schienen für zwei Anwender (bei 2-Anwender-Modellen), je Anwender eigene Schiene.
  • Mastrotation bis 360° (modell-/basisabhängig).
  • Mast-Hub-Sicherung: automatische Sicherung hält den Mast bei Ausfall des Hebemechanismus in der aktuellen Stellung.
  • Pulverbeschichtete und verzinkte Komponenten (laut Dokumentation).

Technische Kenndaten (Auszug)

Serie Ausleger/Reichweite Höhe Mastrotation Max. Anwender Gesamtgewicht Max. Komponentengewicht Max. Auffangkraft des HSG
M100 2.3 m Bis zu 9.1 m 270° (Gegengewichtssystem), 360° (andere Basen) 1 2266 kg 1404 kg 6 kN
M200 4.6 m (1 Anwender), 3.7 m (bis zu 2 Anwender) Bis zu 9.1 m 360° (bei allen Basen) 1 oder 2 (modellabhängig) 5746 kg 2268 kg 6 kN

Auswahl: Masten (Artikel-Nr.)

Serie Masttyp Max. Arbeitshöhe Anwender Artikel-Nr.
M100 Frei verstellbare Höheneinstellung 3.0–4.6 m 1 8530874
M100 Frei verstellbare Höheneinstellung 3.8–6.1 m 1 8530875
M100 Frei verstellbare Höheneinstellung 4.6–7.6 m 2 8530876
M100 Frei verstellbare Höheneinstellung 5.3–9.1 m 1 8530877
M100 Vormontierbare Höheneinstellung 4.6–6.1 m 1 8530882
M100 Vormontierbare Höheneinstellung 6.1–7.6 m 1 8530883
M100 Vormontierbare Höheneinstellung 7.6–9.1 m 1 8530884
M200 Vormontierbare Höheneinstellung 4.6–6.1 m 1 8530899
M200 Vormontierbare Höheneinstellung 6.1–7.6 m 1 8530900
M200 Vormontierbare Höheneinstellung 7.6–9.1 m 1 8530901
M200 Vormontierbare Höheneinstellung 4.6–6.1 m 2 8530902
M200 Vormontierbare Höheneinstellung 6.1–7.6 m 2 8530903
M200 Vormontierbare Höheneinstellung 7.6–9.1 m 2 8530904
M200 Frei verstellbare Höheneinstellung 3.8–4.6 m 1 8530891
M200 Frei verstellbare Höheneinstellung 4.5–6.1 m 1 8530892
M200 Frei verstellbare Höheneinstellung 5.3–7.6 m 1 8530893
M200 Frei verstellbare Höheneinstellung 6.0–9.1 m 1 8530894
M200 Frei verstellbare Höheneinstellung 3.8–4.6 m 2 8530895
M200 Frei verstellbare Höheneinstellung 4.5–6.1 m 2 8530896
M200 Frei verstellbare Höheneinstellung 5.3–7.6 m 2 8530897
M200 Frei verstellbare Höheneinstellung 6.0–9.1 m 2 8530898

Auswahl: Basen (Artikel-Nr.)

Serie Basistyp Artikel-Nr.
M100 Gegengewichts-Basis (mit werkseitiger Betonfüllung) 8530870
M100 Gegengewichts-Basis (ohne Betonfüllung) 8530869
M100 Hülse zur fixen Montage auf dem Boden 8530871
M100 Hülse zur fixen Montage in Beton 8530872
M100 Hülse auf mobilem H-Rahmen 8530873
M200 Gegengewichts-Basis (mit werkseitiger Betonfüllung) 8530887
M200 Gegengewichts-Basis (ohne Betonfüllung) 8530886
M200 Hülse zur fixen Montage auf dem Boden 8530888
M200 Hülse zur fixen Montage in Beton 8530889

Passende Artikel/Zubehör

Für Transport, Handling und Systemkonfiguration werden in der Dokumentation verschiedene Zubehör-Komponenten genannt.

Zubehör Beschreibung (kurz) Artikel-Nr.
Stabilisierungsset Zur Stabilisierung und zum Ausgleich von Gegengewicht-Systemen auf leicht unebenen Oberflächen. 8530907
Transportrollenset Zum Manövrieren von Gegengewicht-Systemen auf ebenen Oberflächen (Set mit 4 Rädern). 8530908
Transportset mit Gabelstapler-Einfahrtaschen Zum Herausheben des Masts aus der Basis und Transport (Hinweis: nur für Masten mit frei verstellbarer Höheneinstellung). 8530911
Überlastkupplung Erforderlich, um einstellbare Masten per Bohrmaschine aus- oder einzuziehen (Bohrmaschine nicht enthalten). 8512936
Anschlagpunkte-Set für Gegengewichts-Systeme Für Krantransport des Gegengewicht-Systems (Set enthält mehrere Anschlagpunkte, systemabhängig). 8530914 / 8530777

Links & Unterlagen

Typenseite

Produktübersicht und Konfigurationen.

https://www.tomanro.de/Arbeitsschutz/Absturzsicherung/Auslegersysteme/Flexiguard-Auslegersystem
Katalogseite (TOMANRO)

Kompakte Übersicht der Varianten.

https://www.tomanro.de/Katalogseite.php?TypNr=4674
PDF Katalogseite

Artikelübersicht als PDF.

https://www.tomanro.de/pdf/TOMANRO/Katalogseite-DBI_SALA-Flexiguard%E2%84%A2_Auslegersystem.pdf
PDF Flyer / Produktbroschüre

Details zu M100/M200, Basen und Zubehör.

https://www.tomanro.de/pdf/2571431.pdf
