DELTA Flaschenzug ALUM

Der DELTA Flaschenzug ALUM ist ein kompakter Stirnradflaschenzug mit hochwertigem Aluminiumgehäuse für das sichere Heben und Positionieren von Lasten bis 500 kg. Sein ultraleichtes, aber robustes Gehäuse kombiniert maximale Effizienz mit Minimalgewicht und ist damit ideal für mobile Montageeinsätze, Servicearbeiten und alle Anwendungen, bei denen jedes Kilogramm zählt.

Dank wartungsfreundlichem Design sind Bremse und Getriebe jederzeit gut zugänglich; präzisionsgefertigte Wellen, Kettennuss und Zahnräder laufen in hochwertigen Lagern und sorgen für einen ruhigen, leichtgängigen Betrieb. Messpunkte an Trag- und Lasthaken erleichtern die wiederkehrende Prüfung, während die verzinkte Last- und Handkette nach EN 818-7 für hohe Korrosionsbeständigkeit steht.

Der Flaschenzug wird in Tragfähigkeiten von 250 kg und 500 kg mit Standardhubhöhen 3.0 m, 6.0 m und 10.0 m geliefert, kann in einem Temperaturbereich von ca. -10 °C bis +60 °C eingesetzt werden und erfüllt die Maschinenrichtlinie 2006/42/EG – inklusive Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung.

Einsatzbereiche des DELTA Flaschenzugs ALUM

Durch sein geringes Eigengewicht ist der Flaschenzug ALUM prädestiniert für alle Situationen, in denen ein mobiles Handhebezeug mit hoher Leistungsfähigkeit benötigt wird:

• Montage & Instandhaltung – Heben und Halten von Motoren, Getrieben, Pumpen, Aggregaten und Baugruppen in Werkstatt, Servicefahrzeug oder Anlage.
• Bau- und Innenausbau – temporäre Hebeeinsätze auf Baustellen, beim Einziehen von Rohrleitungen, Lüftungskanälen, Stahlprofilen oder Geräten.
• Industrie & Produktion – flexibles Handling von Werkzeugen, Vorrichtungen, Formen und Kleinlasten an Portalkranen, Hänge- oder Schwenkkranen.
• Mobilservice & Wartung vor Ort – durch das kleine Packmaß passt der ALUM in die Werkzeugkiste und ist schnell am Einsatzort verfügbar.
• Logistik & Lager – Ein- und Ausheben von Teilen an Regalanlagen, Ladestellen oder in Reparaturbereichen, wo kein stationärer Kran vorhanden ist.

Die Kombination aus Aluminiumgehäuse, verzinkter Lastkette und kompakten Abmessungen macht den DELTA ALUM zu einem vielseitigen Allround-Flaschenzug für Handwerk, Service und Industrie.

Varianten & technische Merkmale

Der DELTA Flaschenzug ALUM wird in zwei Tragfähigkeiten mit jeweils einem 1-strängigen Kettenstrang angeboten. Wichtige konstruktive Merkmale:

• Ultraleichtes Aluminiumgehäuse – hohe Korrosionsbeständigkeit und minimales Gewicht.
• Wartungsfreundliches Design – Bremse und Getriebe sind für Inspektion und Service leicht zugänglich.
• Getriebe in hochwertigen Lagern – gelagerte Wellen, präzise Kettennuss und Zahnräder ermöglichen einen reibungslosen Betrieb.
• Verzinkte Last- und Handkette nach EN 818-7 – robust und korrosionsbeständig.
• Geschmiedete Trag- und Lasthaken mit Sicherung und Messpunkten zur einfachen Verschleißkontrolle.
• Automatische Sicherheits-Lastdruckbremse – hält die Last sicher in jeder Position.

Auszug aus der Baureihe (Standardhubhöhen 3.0 m, 6.0 m, 10.0 m):

Hinweis: Detaillierte Maßtabellen (Bauhöhe, Abmessungen), Eigengewichte sowie weitere Hubhöhen finden Sie in der Katalogseite „DELTA Flaschenzug ALUM“ und in der Typentabelle bei TOMANRO.

Häufige Fehler in der Praxis

Trotz hochwertiger Ausführung können beim Einsatz des DELTA ALUM typische Fehler auftreten, die die Sicherheit beeinträchtigen:

• Überlastung – die angegebene Tragfähigkeit (0.25 t oder 0.50 t) wird unterschätzt; zusätzliche dynamische Lasten (Stoß, Schwingen) werden nicht berücksichtigt.
• Schrägzug – der Flaschenzug ist primär für senkrechte Lastaufnahme ausgelegt; starke Schrägzüge erzeugen Querkräfte auf Haken, Gehäuse und Träger.
• Ungeeignete Anschlagmittel – nicht geprüfte oder beschädigte Rundschlingen, Schäkel oder Anschlagketten können versagen und dürfen nicht eingesetzt werden.
• Vernachlässigte Kettenpflege – verschmutzte oder trockene Lastkette führt zu erhöhtem Verschleiß und höherer Bedienkraft; Korrosionsschäden werden oft zu spät erkannt.
• Dauerhaftes Lastabstützen – der Flaschenzug ist ein Hebezeug, keine Dauersicherung; angehobene Lasten sind zusätzlich mit Unterstellböcken oder geeigneten Konstruktionen zu sichern.
• Einsatz außerhalb der Temperatur- oder Umgebungsgrenzen – extreme Temperaturen oder stark aggressive Medien können Material und Schmierstoffe beeinträchtigen.

Vor jedem Einsatz sind eine Sichtprüfung (Ketten, Haken, Gehäuse, Kennzeichnung) und ein kurzer Funktionstest der Bremse empfehlenswert.

Sicherheitsaspekte & Normen

Der DELTA Flaschenzug ALUM ist ein Handkettenzug mit Lastdruckbremse und wird gemäß Maschinenrichtlinie 2006/42/EG gefertigt. Das Gerät wird mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung ausgeliefert; die Konstruktion orientiert sich an den einschlägigen Normen für Handhebezeuge (z.B. EN 13157).

Im gewerblichen Einsatz sind zusätzlich nationale Vorschriften zu beachten:

• Betriebssicherheitsverordnung (BetrSichV) mit Gefährdungsbeurteilung für Hebezeuge.
• DGUV-Vorschriften und -Regeln für Winden, Hub- und Zuggeräte.
• Wiederkehrende Prüfungen durch eine befähigte Person – in der Regel mindestens jährlich, bei hoher Beanspruchung häufiger.
• Vollständige Dokumentation von Prüfungen, Instandsetzungen und Änderungen im Prüfbuch.
• Unterweisung des Bedienpersonals in korrekter Anschlagtechnik, Bedienung und Verhalten im Gefahrenbereich.

Grundsätzlich gilt: Aufenthalt unter schwebenden Lasten ist verboten; der Gefahrenbereich ist abzusperren und deutlich zu kennzeichnen.

Beispielhafte Darstellung – DELTA Flaschenzug ALUM

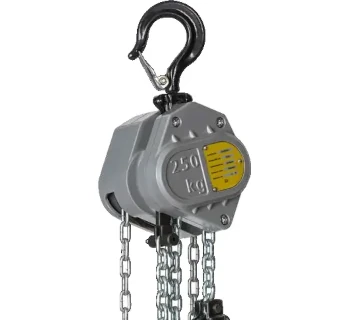

Die folgende Abbildung zeigt einen typischen DELTA Flaschenzug ALUM mit Aluminiumgehäuse, verzinkter Lastkette und geschmiedeten Sicherheits-Haken im Einsatz an einem I-Träger beziehungsweise in einer Laufkatze.

Passende Ergänzungsprodukte von DELTA & TOMANRO

Für ein komplettes Hebesystem lässt sich der Flaschenzug ALUM sinnvoll mit weiteren DELTA-Produkten kombinieren:

• DELTA Aluminium Hebelzug ALUM – extrem kompakter Hebelzug für Zug- und Spannarbeiten oder zum Feinpositionieren von Lasten, ideal als Ergänzung im Werkzeugkoffer.
• DELTA Laufkatze Yellow – manuelles Rollfahrwerk mit kugelgelagerten Rädern zur verfahrbaren Aufhängung des Flaschenzugs an I- und H-Trägern.
• DELTA Laufkatze mit Handfahrwerk RED – Haspelfahrwerk mit Handkette für präzises Verfahren schwererer Lasten entlang des Trägers.
• DELTA Elektrokettenzüge EQ/Yellow-Serie – wenn aus häufigen Hebevorgängen eine motorische Lösung erforderlich wird, lassen sich viele Anschlagpunkte und Fahrwerke weiter nutzen.
• Alu-Portalkrane (TOMANRO) – mobile Portalkran-Systeme, an denen der ALUM als flexibles Hebesystem überall dort eingesetzt werden kann, wo keine feste Krananlage vorhanden ist.
• Anschlagmittel & Schäkel – z.B. geeignete Anschlagketten, Rundschlingen und Schäkel, die die sichere Verbindung zwischen Last und Lasthaken herstellen.
