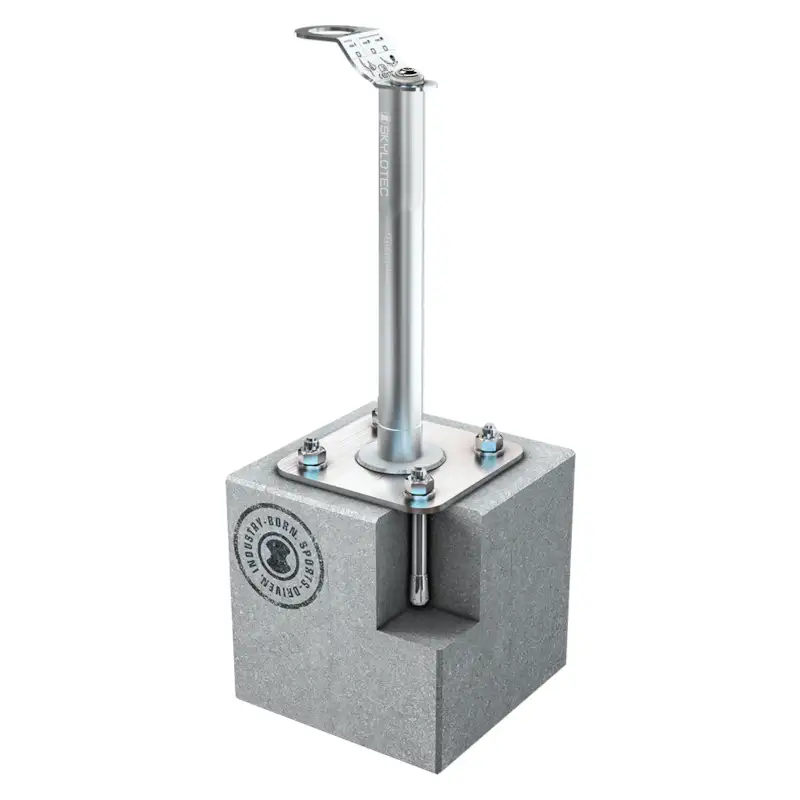

SKYLOTEC SEKURANT® PIN TYP 23

Produktbeschreibung

Der SEKURANT® PIN TYP 23 von SKYLOTEC ist ein stationärer Einzelanschlagpunkt zur Befestigung von PSAgA und kann zusätzlich als Systemstütze (Unterkonstruktion) für Seil- und Schienensysteme wie SKYLINE oder SKYRAIL verwendet werden. Das System ist speziell für den Einsatz auf Betonuntergründen ausgelegt.

Im Absturzfall ist der Anschlagpunkt so konzipiert, dass eine kontrollierte plastische Verformung erfolgt, um die dynamischen Kräfte zu dämpfen. Für den betrieblichen Alltag sind eine 360° drehbare Anschlagöse sowie ein Absturzindikator integriert.

Einsatzbereiche

Der SEKURANT® PIN TYP 23 ist für dauerhaft vorhandene Anschlagmöglichkeiten geeignet, wenn Personen auf Betonflächen oder Betonbauteilen gegen Absturz gesichert werden müssen:

• Dach- und Fassadenarbeiten (Wartung, Montage, Inspektion)
• Industrie und Instandhaltung (Servicearbeiten an Anlagen, Gebäuden, Betonbauteilen)
• Energie / Versorgung (Wartungsbereiche, Infrastruktur auf Beton)
• Systeminstallationen als Stütze für horizontale Seil- oder Schienensicherung

Unterschiede der Varianten

Es sind 5 Ausführungen als Höhenvarianten verfügbar (für unterschiedliche Einbausituationen).

• SPA-TYP-23-300-O
• SPA-TYP-23-400-O
• SPA-TYP-23-500
• SPA-TYP-23-600
• SPA-TYP-23-800-O

Sicherheitsaspekte & Normen

Der SEKURANT® PIN TYP 23 ist nach EN 795:2012 geprüft und zertifiziert und zusätzlich nach CEN/TS 16415:2013 bewertet; die CEN/TS 16415 adressiert die Nutzung von Anschlageinrichtungen durch mehrere Personen (hier: Zulassung für 3 Personen). Zudem liegt eine Europäisch Technische Bewertung (ETA-16/0790) vor, was für die bautechnische Einordnung dauerhaft befestigter Anschlageinrichtungen relevant ist.

• Kontrollierte plastische Verformung zur Dämpfung dynamischer Sturzkräfte
• 360° drehbare Anschlagöse zur günstigen Lastorientierung und Reduzierung von Querbelastungen
• Absturzindikator zur visuellen Erkennung eines Ereignisses
• Zulassung für 3 Personen (Mehrpersonennutzung gemäß CEN/TS 16415:2013)

Technische Daten

Variante	Untergrund	Befestigungsart	Werkstoff	Personenanzahl	Normen / Nachweise	Gewicht (netto)	Arbeitsbereich
SPA-TYP-23-300-O	Beton (min. C20/25)	Schraubanker (AK 1+2)	Edelstahl (1.4301)	3	EN 795:2012 (Typ A), CEN/TS 16415:2013, ETA-16/0790	2.07 kg	Nicht anwendbar (stationärer Anschlagpunkt)
SPA-TYP-23-400-O	Beton (min. C20/25)	Schraubanker (AK 1+2)	Edelstahl (1.4301)	3	EN 795:2012 (Typ A), CEN/TS 16415:2013, ETA-16/0790	3.37 kg	Nicht anwendbar (stationärer Anschlagpunkt)
SPA-TYP-23-500	Beton (min. C20/25)	Schraubanker (AK 1+2)	Edelstahl (1.4301)	3	EN 795:2012 (Typ A), CEN/TS 16415:2013, ETA-16/0790	3.67 kg	Nicht anwendbar (stationärer Anschlagpunkt)
SPA-TYP-23-600	Beton (min. C20/25)	Schraubanker (AK 1+2)	Edelstahl (1.4301)	3	EN 795:2012 (Typ A), CEN/TS 16415:2013, ETA-16/0790	3.97 kg	Nicht anwendbar (stationärer Anschlagpunkt)
SPA-TYP-23-800-O	Beton (min. C20/25)	Schraubanker (AK 1+2)	Edelstahl (1.4301)	3	EN 795:2012 (Typ A), CEN/TS 16415:2013, ETA-16/0790	3.57 kg	Nicht anwendbar (stationärer Anschlagpunkt)

Lieferumfang

Die verschweißte Stütze wird einbaufertig mit 4 Stück Schraubankern geliefert.

Passende Artikel/Zubehör

Der SEKURANT® PIN TYP 23 kann als Einzelanschlagpunkt genutzt werden oder als Systemstütze für horizontale Sicherungslösungen. Praxisrelevante Systemkomponenten (je nach Projekt) sind:

• SKYLINE (horizontales Seilsicherungssystem)
• SKYLINE RUN (Läufer/Gleiter für das SKYLINE-System)
• SKYRAIL (horizontales Schienensicherungssystem)
• SKYRAIL END-STOPPER (Endanschlag zur Systembegrenzung)
• Weitere SEKURANT®-Ausführungen (wenn andere Untergründe oder Montagearten gefordert sind)
