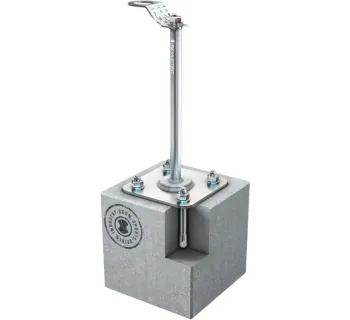

SKYLOTEC Sekurant PIN Typ 1

Produktbeschreibung

Der SEKURANT PIN Typ 1 von SKYLOTEC ist ein stationärer Einzelanschlagpunkt zur Befestigung von PSAgA und kann zusätzlich als Unterkonstruktion für Seil- und Schienensysteme (z. B. SKYLINE / SKYRAIL) eingesetzt werden. Die Konstruktion ist speziell für Betonuntergründe ausgelegt.

Im Sturzfall ist der Anschlagpunkt so ausgelegt, dass eine kontrollierte, plastische Verformung erfolgt, um dynamische Kräfte zu dämpfen. Für den Praxisbetrieb sind eine 360° drehbare Anschlagöse sowie ein Absturzindikator integriert.

Einsatzbereiche

Typische Anwendungen sind Arbeitsplätze, an denen eine dauerhaft verfügbare Anschlageinrichtung benötigt wird:

• Dach- und Fassadenarbeiten auf Betonuntergrund (Wartung, Montage, Inspektion)
• Industrie und Instandhaltung (Anlagenservice, Hallen, Betonbauteile)
• Energie / Versorgung (Infrastruktur auf Beton, Wartungsbereiche)
• Systeminstallationen als Stütze für horizontale Seil- oder Schienensicherung

Unterschiede der Varianten

Es sind Höhenvarianten verfügbar (insgesamt 4 Ausführungen). Dadurch kann der Anschlagpunkt passend zur baulichen Situation eingesetzt werden; zusätzlich wird eine Eignung für Dämmdicken von 150-350 mm genannt.

• SPA-TYP-1-300-O
• SPA-TYP-1-400-O
• SPA-TYP-1-500-O
• SPA-TYP-1-600-O

Sicherheitsaspekte & Normen

Der SEKURANT PIN Typ 1 ist nach EN 795:2012 geprüft und zertifiziert und zusätzlich nach CEN/TS 16415:2013 bewertet. Damit ist der Anschlagpunkt als Anschlageinrichtung für PSAgA vorgesehen; die Ergänzungs-Spezifikation CEN/TS 16415 adressiert die Nutzung von Anschlageinrichtungen durch mehrere Personen (hier: Zulassung für 3 Personen).

Zusätzlich liegt eine Europäisch Technische Bewertung (ETA-16/0790) vor. Diese ist für die bautechnische Einordnung relevant, da der Anschlagpunkt dauerhaft mit dem Bauwerk verbunden und für den vorgesehenen Untergrund (hier Beton) ausgelegt ist.

• Absturzindikator zur visuellen Erkennung eines Ereignisses
• 360° drehbare Anschlagöse zur günstigen Lastorientierung
• Fixanker-Befestigung (AK 1+2) mit Zulassung für 3 Personen

Technische Daten

Variante	Befestigungsuntergrund	Befestigungsart	Werkstoff	Personenanzahl	Normen / Nachweise	Gewicht (netto)
SPA-TYP-1-300-O	Beton (min. C20/25)	Fixanker (AK 1+2)	Edelstahl	3	EN 795:2012, CEN/TS 16415:2013, ETA-16/0790	5.75 kg
SPA-TYP-1-400-O	Beton (min. C20/25)	Fixanker (AK 1+2)	Edelstahl	3	EN 795:2012, CEN/TS 16415:2013, ETA-16/0790	7.25 kg
SPA-TYP-1-500-O	Beton (min. C20/25)	Fixanker (AK 1+2)	Edelstahl	3	EN 795:2012, CEN/TS 16415:2013, ETA-16/0790	8.74 kg
SPA-TYP-1-600-O	Beton (min. C20/25)	Fixanker (AK 1+2)	Edelstahl	3	EN 795:2012, CEN/TS 16415:2013, ETA-16/0790	10.22 kg

Werkstoffe

Als Werkstoff wird Edelstahl genannt; in der TOMANRO-Katalogseite ist 1.4301 ausgewiesen.

Lieferumfang

Die Stütze wird einbaufertig mit 4 Stück Fixankern geliefert.

Passende Artikel/Zubehör

Der SEKURANT PIN Typ 1 kann als Einzelanschlagpunkt genutzt werden oder als Stütze/Unterkonstruktion für Systeme. Praxisrelevantes Zubehör und passende Systemkomponenten (je nach Anwendung) sind:

• Seilsicherungssystem SKYLINE (horizontales Seilsystem)
• SKYLINE RUN (Läufer/Gleiter für SKYLINE 2.0)
• Schienensicherungssystem SKYRAIL (horizontales Schienensystem)
• SKYRAIL END-STOPPER (Endanschlag/Begrenzung für das Schienensystem)
• Weitere SEKURANT®-Varianten (für andere Untergründe / Montagearten, wenn Beton nicht gegeben ist)
