Der Rundmaterialgreifer TRU ist ein Lastaufnahmemittel für den sicheren Transport von horizontal liegendem Rundmaterial, Rundmaterialbündeln, Rohren und anderen rotationssymmetrischen Hebegütern. Die Greifarme schließen synchron, die Last wird formschlüssig umfasst – entscheidend ist dabei, dass der Greifbereich (Minimum/Maximum) zum Durchmesser des Hebeguts passt und der Schwerpunkt möglichst lotrecht unter der Aufhängeöse liegt. Für empfindliche Oberflächen ist eine Ausführung mit Schutzbelag verfügbar, die jedoch nur auf sauberen, trockenen sowie öl- und fettfreien Oberflächen zuverlässig arbeitet.

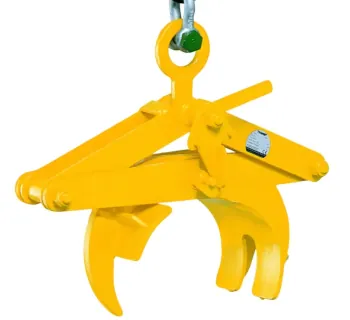

Abbildung: Yale Rundmaterialgreifer TRU (Produktbild von TOMANRO)

Typen, Greifbereiche, Gewichte & EAN

Die folgende Übersicht zeigt die gängigen Varianten nach Tragfähigkeit (WLL), Greifbereich, Eigengewicht und EAN/GTIN. Pro Typ sind zwei Ausführungen üblich: Standard (ohne Schutzbelag) sowie optional mit Schutzbelag.

Hinweis: Der Schutzbelag verhindert Lastrutschen nur bei geeigneter Oberfläche (sauber, trocken, öl- und fettfrei). Bei Rundmaterialbündeln ist zusätzlich auf eine ausreichende Verschnürung zu achten, damit beim Heben keine Einbände brechen.

Einsatzbereiche

• Stahlhandel und Lagerlogistik: Heben und Umsetzen von Rohren, Stangen und Rundmaterialbündeln.
• Produktion: Ein-/Auslagerung von Rundmaterial an Sägen, Dreh- und Bearbeitungszentren.
• Rollenhandling (mit Schutzbelag): Schonendes Greifen von z. B. Papier- oder Teppichrollen bei geeigneter Oberfläche.

Unterschiede der Varianten (Standard vs. Schutzbelag)

• Standard: Für robuste Oberflächen; Temperaturbereich typischerweise von -40 °C bis +100 °C.
• Mit Schutzbelag: Für empfindliche Oberflächen; Einsatz typischerweise von -20 °C bis +60 °C und nur bei öl- und fettfreien Kontaktflächen.
• Praxisrelevant: Bei Schutzbelag-Ausführungen müssen Belag und Werkstückkontaktfläche vor jedem Hub sauber sein; der Belag ist zu ersetzen, wenn die Restdicke 2.5 mm oder weniger beträgt.

Häufige Fehler in der Anwendung

• Mindestgreifbereich unterschritten: Wird ein zu kleiner Durchmesser gegriffen, kann der Greifer nicht korrekt anliegen und die sichere Klemmwirkung ist nicht gewährleistet.
• Verschmutzte/ölige Oberfläche (besonders bei Schutzbelag): Fett, Öl, Farbe, Zunder oder Beschichtungen reduzieren die Reibwerte und können Rutschen begünstigen.
• Schrägzug / Seitenkräfte: Seitliche Zugkräfte sind unzulässig; der Greifer muss lotrecht über dem Schwerpunkt positioniert werden.
• Falsches Handling der Sperrklinke: Arretierung nur im entlasteten Zustand lösen; der Greifer kann sonst schnell schließen (Quetschgefahr).
• Ungeeignete Umgebungen: Einsatz in explosionsfähiger Atmosphäre ist untersagt; bei besonderen Atmosphären (korrosiv, sehr feucht, salzhaltig) nur nach Rücksprache.

Sicherheitsaspekte, Prüfungen & Betrieb

• WLL einhalten: Die angegebene Tragfähigkeit ist die maximale Last, die angeschlagen werden darf.
• Nie unter schwebender Last aufhalten und Lasten nicht unbeaufsichtigt angehoben lassen.
• Nur geeignete Kranhaken mit Sicherungsfalle verwenden; die Aufhängeöse muss im Haken frei beweglich sein und genügend Platz haben.
• Vor Arbeitsbeginn prüfen: Sicht- und Funktionsprüfung (Risse, Verformungen, Leichtgängigkeit, Sperrklinke). Kontaktflächen am Hebegut möglichst fett-, farb-, schmutz- und zunderfrei halten.
• Wiederkehrende Prüfung: Mindestens 1x jährlich durch eine befähigte Person (abhängig von Einsatzbedingungen ggf. öfter); Prüfungen sind zu dokumentieren.
• Lastführung: Transport langsam, vorsichtig und bodennah; bei langen Lasten sind zwei oder mehr Greifer in Verbindung mit einer Traverse empfehlenswert, um Pendeln und Schrägstellung zu vermeiden.

Passende Artikel zur Verwendung (Yale / TOMANRO-Umfeld)

Für den sicheren Einsatz des Rundmaterialgreifers TRU werden in der Praxis häufig ergänzende Komponenten benötigt: Ein geeignetes Hebezeug (z. B. Kettenzug), passende Anschlagmittel (Kettengehänge, Schäkel) sowie – insbesondere bei langen Rundmaterialien – eine Traverse zur stabilen Lastführung. TOMANRO weist zudem darauf hin, dass Lastaufnahmemittel je nach Zweck mit Hebezeugen, Anschlagmitteln und Tragmitteln kombiniert werden.
