Wimag Gamma-Levator 820

Der Gamma-Levator 820 von Wimag ist ein Akku-Vakuumheber für den Hebezeugbetrieb (z. B. an Kran, Bagger oder anderen Hebezeugen) und dient dem horizontalen Handling von ebenen und luftundurchlässigen Platten, z. B. Naturstein, Betonplatten oder Blech. Das Levator-System ist für das Handling von glatten sowie rauen Platten ausgelegt.

Die Energieversorgung erfolgt über eine aufladbare 12V-Batterie, sodass keine Strom- oder Druckluftzuleitung erforderlich ist. Nach dem Aufsetzen baut das System das Vakuum auf und hält die Last bis zur gezielten Freigabe über ein Schiebeventil; die Überwachung erfolgt über Manometer und eine optische Warneinrichtung, die Batteriespannung wird über ein Voltmeter kontrolliert.

Einsatzbereiche

• Garten- und Landschaftsbau: Umsetzen und Positionieren von Naturstein- und Betonplatten in horizontaler Lage.
• Tiefbau/Straßenbau: Handling von luftundurchlässigen Plattenelementen (baustellenspezifisch mit zusätzlicher Sicherung nach EN 13155).
• Metallbau und Werkstatt: Aufnehmen und Umsetzen von Blechen und plattenförmigen Werkstücken.
• Materialumschlag: Lastaufnahme an wechselnden Einsatzorten über vorhandene Hebezeuge.

Greifbereich / Arbeitsbereich

Arbeitsbereich: horizontaler Transport von ebenen und luftundurchlässigen Platten; geeignet für glatte und raue Oberflächen (system- und oberflächenabhängig). Der Gamma-Levator kann an jedem Hebezeug betrieben werden.

Hinweis zur Auslegung: Die maximale Tragfähigkeit gilt bei optimaler Oberfläche und einem Unterdruck von mindestens -0.5 bar; bei rauen oder porösen Oberflächen kann sich die Tragfähigkeit verringern bzw. nicht vorhanden sein.

Unterschiede der Varianten

Der Gamma-Levator 820 ist als System mit unterschiedlichen Saugplatten und optionalen Trägersystemen verfügbar. Je nach Ausführung unterscheiden sich vor allem Tragfähigkeit und Eigengewicht; die Grundfunktion (Akku-Vakuumheber, Vakuumkontrolle, Bedienkonzept) bleibt gleich.

Lieferumfang

Lieferumfang Gamma-Levator: 12V-Batterie (ausreichend für ca. 8 Stunden Arbeitsbetrieb), Vakuumpumpe, Wasserabscheider, Filter, Voltmeter, Manometer, Vakuumspeicher, Rückschlagventil, optische Warneinrichtung, komplett betriebsbereit.

Sicherheitsaspekte & Normen

Beim Einsatz auf Baustellen muss der Vakuumheber nach EN 13155 zusätzlich mit einer formschlüssigen Halteeinrichtung ausgerüstet sein (z. B. mit zwei Sicherungsketten). Zudem ist der Einsatz auf den bodennahen Bereich begrenzt (max. 1.8 m über dem Boden).

• Vakuumüberwachung: Manometer und optische Warneinrichtung zur Kontrolle des Vakuums.
• Betrieb ohne Versorgungsschläuche: 12V-Akku vermeidet Stolper-/Schlauchrisiken durch externe Leitungen.
• Kontrollierte Lastfreigabe: Freigabe über Schiebeventil (Last wird erst bei gezielter Betätigung gelöst).
• Auslegungsgrenze: Maximale Tragfähigkeit nur bei optimaler Oberfläche und mindestens -0.5 bar Unterdruck; bei rau/porös kann Tragfähigkeit sinken.
• Wiederkehrende Prüfung: Im Betrieb sind regelmäßige Kontrollen von Saugfläche, Dichtheit und Warn-/Messsystemen einzuplanen.

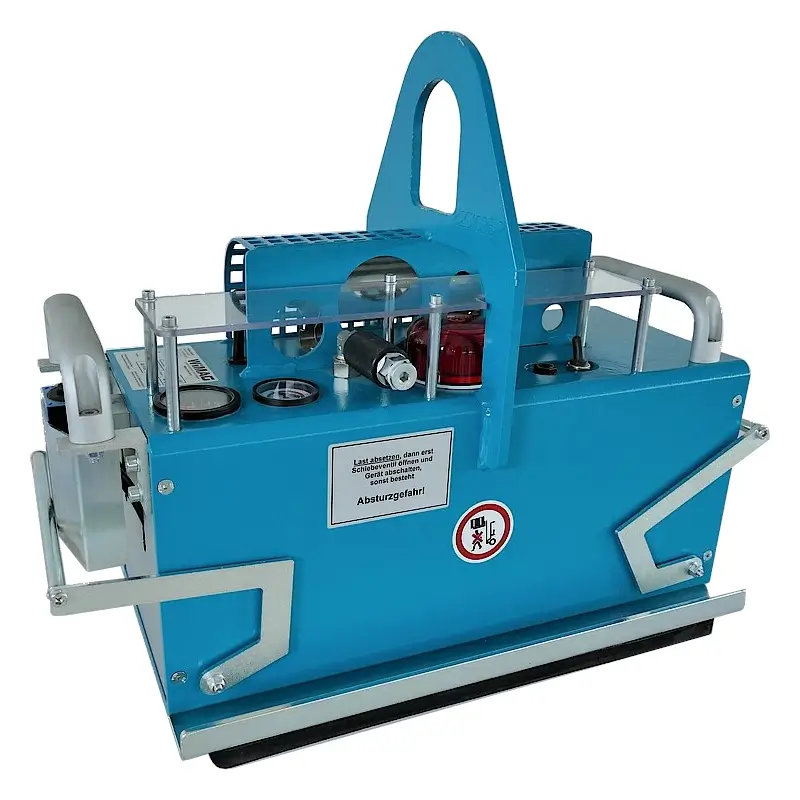

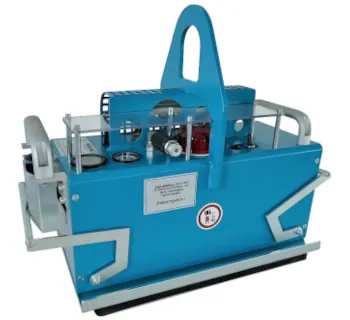

Produktbild

Passende Artikel/Zubehör

• Wimag Saugplatten (Systemmodule): SP 200, SP 300, SP 500, SP 750 (je nach benötigter Tragfähigkeit).
• Wimag Trägersysteme: G 2 und G 4 für größere/variable Lastaufnahmen (systemabhängig).
• Wimag Sicherungsketten gemäß EN 13155 (baustellenabhängige Zusatzsicherung).
• Ladegerät für 12V-Energieversorgung sowie Funkfernsteuerung (Zubehör).
• Hebezeuge (praxisrelevant): z. B. Elektrokettenzug oder Portalkran als passende Hebetechnik für den Betrieb des Vakuumhebers.
